影响环氧树脂硬度的因素 (提升硬度方法及故障解决)

本文深入解析温度、混合比例、搅拌方式等影响环氧树脂硬度的核心因素，明确各因素的具体影响机制与控制标准，同时补充硬度提升实操方法、常见固化故障解决及相关专业知识，为把控环氧树脂固化硬度提供全面参考。

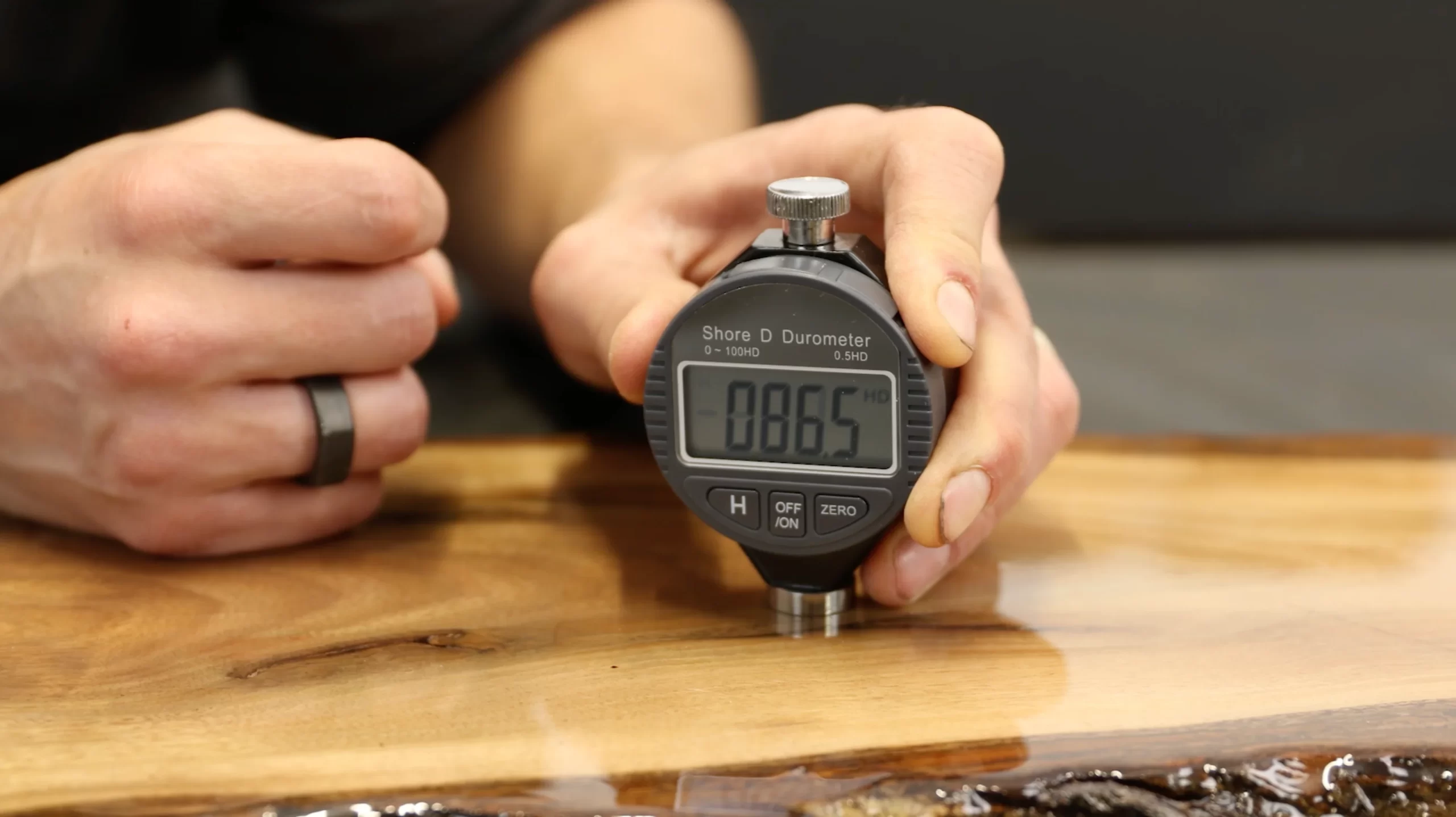

一、影响环氧树脂硬度的核心因素及控制要点

环氧树脂的最终硬度由固化温度、混合比例、搅拌方式、工作与固化时间、环境条件五大核心因素共同决定，任一环节把控不当都会导致固化后硬度不足、性能下降，各因素的具体影响及标准控制要求如下：

（一）固化温度：硬度成型的基础条件

环氧树脂对温度变化高度敏感，温度直接影响固化反应速率与反应完全度，进而决定最终硬度，理想固化温度为 21-27℃（70-80°F）。

1. 温度过低的影响：树脂粘稠度大幅增加，难以与固化剂充分混合，易出现树脂浑浊、表面有瑕疵的问题，严重时会导致固化反应无法完全进行，成品软质不硬化；
2. 温度过高的影响：会触发环氧树脂的放热反应，导致固化速度过快，内部产生大量热量无法及时散出，出现冒烟、表面开裂、内部酥松等问题，硬度大幅降低；
3. 温度控制技巧：低温环境下，可将密封的树脂和固化剂瓶放入温水浴加热（使用前彻底擦干瓶身，避免进水），但加热后树脂工作时间会缩短约 10 分钟；固化全程保持环境温度稳定，避免温度骤降造成成品表面凹痕、硬度不均。

（二）混合比例：硬度达标的关键前提

树脂与固化剂的精准配比是保证环氧树脂充分固化、达到设计硬度的核心，比例错误会直接导致固化失败，无有效硬度。

1. 标准配比要求：工业清胶类环氧树脂建议按体积比 2:1混合树脂与固化剂，不同品类环氧树脂配比需严格遵循厂家标注，不可随意调整；
2. 错误操作危害：用称重方式替代体积比配比、添加过多固化剂或树脂，都会破坏固化反应的化学平衡，导致树脂粘稠度异常、固化不完全，成品出现软斑、整体发软的问题；
3. 配比实操要点：树脂与固化剂的倒入顺序可任意，无需刻意规定，核心是保证配比精准，建议使用带刻度的专用容器调配，减少配比误差。

（三）搅拌方式：保证硬度均匀的核心环节

充分且规范的搅拌能让树脂与固化剂完全融合，避免局部混合不均导致的硬度瑕疵，搅拌不彻底是成品出现软斑、局部硬度不足的常见原因。

1. 标准搅拌方法：使用平边搅拌棒，搅拌时紧贴容器侧面和底部，缓慢搅拌 4 分钟，既保证混合充分，又能减少搅拌过程中卷入空气产生气泡；
2. 避坑要点：搅拌完成后倒出树脂时，避免刮擦容器壁底部，防止未充分混合的原料被一同倒出，在成品中形成软斑；
3. 优化搅拌技巧：将初次搅拌后的混合物转移至第二个干净容器，再次搅拌 1 分钟，实现树脂与固化剂的完全融合，从根源避免硬度不均问题。

（四）工作与固化时间：把控硬度成型的时间窗口

环氧树脂的工作时间（可操作时间）与固化时间有严格的时间范围，超时操作或未给到足够固化时间，都会影响最终硬度表现。

1. 工作时间把控：工业清胶类环氧树脂混合后约 45 分钟会开始变稠，稠化后无法继续操作，强行使用会导致成型后结构疏松、硬度不足；混合后容器内的热量会加速固化，建议尽快将调配好的树脂倒入施工模具 / 工作面，且使用宽口大容器调配，利于散热，延长有效工作时间；
2. 固化时间要求：环氧树脂在标准环境下，24 小时内会实现坚实干燥，达到基础硬度，但此时未完成完全固化，7 天后会达到设计最终硬度，期间不可对成品进行打磨、承重、外力触碰等操作；
3. 时间相关故障排查：若 24 小时后树脂仍未干燥，大概率是固化环境温度过低导致固化反应缓慢；若混合后短时间内就粘稠不动，说明化学配比失衡，固化反应已失败，无法形成有效硬度。

（五）环境条件：保障硬度稳定的辅助因素

施工与固化的环境洁净度、温湿度、通风性，会间接影响环氧树脂的固化反应与表面硬度，同时避免成品出现外观瑕疵影响实际使用性能。

1. 环境温湿度：除核心的 21-27℃固化温度外，环境湿度建议控制在 50% 左右，最高不超过 80%，湿度过高会导致树脂固化后出现泛白、起雾、附着力下降的问题，间接影响硬度发挥；
2. 环境洁净度与通风：需在无尘、通风良好的空间操作，即使是无 VOCs 的工业清胶，良好通风也能保证固化反应平稳进行；灰尘颗粒会沉积在未固化的树脂表面，形成凸起、瑕疵，不仅影响外观，还会导致局部应力不均，降低实际使用中的硬度与耐磨性；
3. 环境操作要点：施工前做好环境清洁，关闭门窗减少灰尘进入，同时保证适量通风，固化期间避免环境中有强风直吹，防止树脂表面快速干燥、内部固化缓慢，出现硬度分层。

二、提升环氧树脂硬度的实操方法与专业技巧

在把控核心影响因素的基础上，通过材料选择、施工操作、后期处理的优化，可进一步提升环氧树脂的固化硬度，满足高硬度需求的应用场景，具体方法如下：

1. 选择高硬度型环氧树脂：根据使用需求选用专用高硬度环氧树脂，如工业耐磨地坪用、模具制作用的高硬度款，其配方设计本身具备更高的固化硬度，基础性能优于普通通用型环氧树脂；
2. 添加硬度增强填料：在树脂与固化剂按比例混合后，可加入石英粉、滑石粉、玻璃微珠等专用硬度增强填料，充分搅拌均匀后使用，填料能提升树脂固化后的抗压、抗刮擦能力，显著增加表面硬度，添加量需遵循厂家要求，不可过多（易导致树脂粘稠、难以施工）；
3. 采用二次固化工艺：对高硬度需求的成品，可在常温 24 小时初步固化后，采用阶梯式加温二次固化（如先 40℃烘烤 2 小时，再 60℃烘烤 2 小时），加速内部固化反应完全，提升整体硬度与稳定性，加温时需缓慢升温，避免温度骤升导致开裂；
4. 做好表面后期处理：树脂完全固化（7 天）后，对表面进行精细打磨（从粗砂纸到细砂纸逐步打磨），再涂抹一层环氧树脂清漆，不仅能提升表面光洁度，还能形成双层防护，增强表面硬度与耐磨性。

三、环氧树脂硬度相关常见故障及解决办法

实操中易因各因素把控不当，出现硬度不足、硬度不均、固化后发软等问题，针对不同常见故障，精准定位原因并采取对应解决办法，具体如下：

四、环氧树脂硬度把控的补充注意事项

1. 不同品牌、型号的环氧树脂，其固化温度、混合比例、工作时间存在差异，核心参数需严格遵循厂家提供的产品说明书，不可照搬通用标准；
2. 调配树脂的容器、搅拌棒需保证干净、干燥、无油污，油污会破坏树脂与固化剂的融合，导致固化反应受阻，硬度不足；
3. 环氧树脂的硬度与耐磨性相关但不相同，高硬度不一定代表高耐磨，若需兼顾硬度与耐磨性，除把控固化硬度外，可选用添加耐磨填料的专用环氧树脂；
4. 低温环境下施工，若没有加温条件，可选用低温型固化剂，适配低温环境的固化反应，避免因温度过低导致的硬度问题；
5. 环氧树脂成品达到最终硬度后，也需避免长期处于高温、高湿、强化学腐蚀的环境中，否则会逐渐出现硬度衰减、表面老化的问题。
