环氧树脂消泡方法 (环氧树脂气泡产生原因及解决技巧)

本文围绕环氧树脂气泡问题展开，从气泡产生的核心原因出发，详细讲解搅拌、施工、基材处理等实操消泡方法，同时补充真空脱泡、助剂使用等专业技巧，并解答环氧消泡过程中的常见问题，全方位解决环氧树脂气泡残留、针孔等应用痛点。

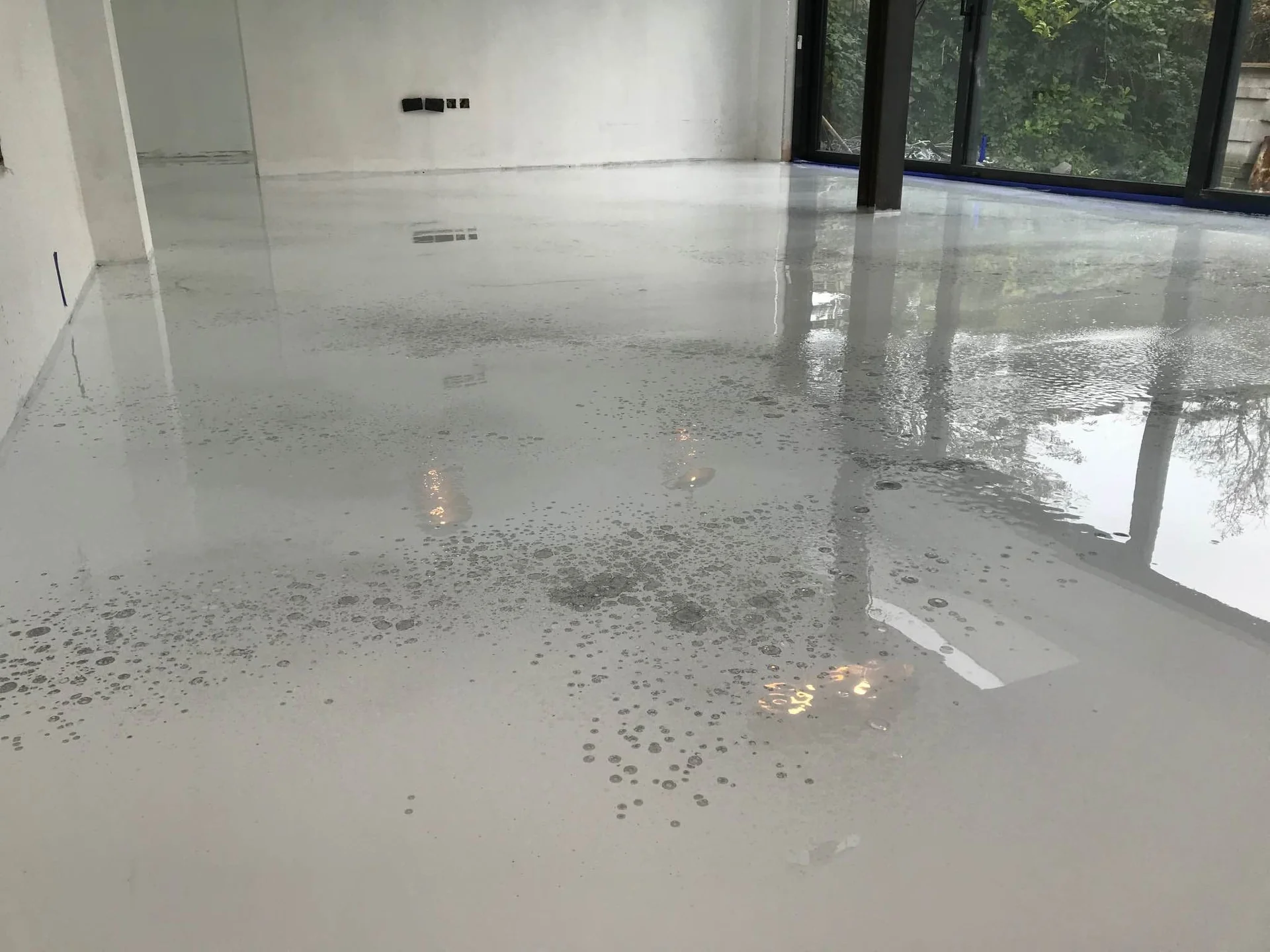

一、环氧树脂气泡产生的核心原因

环氧树脂气泡的出现并非单一因素导致，而是物理卷入、反应产气、基材特性等多方面因素共同作用的结果：

1. 机械卷入空气：搅拌速度过快、搅拌方式不当，会将大量空气卷入树脂与固化剂的混合体系，形成微气泡，若粘度较高，气泡难以逸出就会残留。
2. 化学反应产气：胺类固化剂与环氧树脂交联，或固化剂吸水后发生副反应，会释放氨气、二氧化碳等小分子气体，形成微小气泡。
3. 基材孔隙藏气：木材、混凝土等多孔基材存在大量毛细管空隙和滞留空气，树脂渗入时会将空气挤压，最终以气泡形式释放到树脂中。
4. 温度与粘度影响：环氧固化是放热反应，温度升高会让溶解在树脂中的气体析出；而树脂粘度随固化反应升高，会大幅降低气泡上浮速度，使其被 “冻结” 在体系中。

二、环氧树脂气泡的基础预防与消除方法

基础实操方法是避免气泡的关键，操作简单易落地，适合常规环氧树脂施工场景，核心围绕 “减少气泡引入” 和 “快速消除已产生气泡” 展开：

1. 慢速搅拌，从源头减少气泡搅拌环氧树脂与固化剂时，采用手工慢速搅拌的方式，顺着一个方向轻轻搅拌，避免剧烈搅动将空气卷入，从源头减少气泡生成。
2. 火焰喷枪，快速消除表面气泡树脂倒入并涂抹后，用火焰喷枪在树脂表面快速移动，利用高温使表面气泡破裂逸出；若气泡持续释放可重复操作，注意火焰不可长时间停留，且不可处理超过 45 分钟工作窗口的树脂，否则会导致固化后表面出现瑕疵。
3. 密封基材，封堵孔隙藏气在木材、混凝土等多孔材料表面施工时，先做好基材密封处理：可选用专用基材密封剂，或用刷子 / 戴手套的手涂抹一层极薄的环氧树脂，形成密封屏障，重点封堵基材的裂缝、结疤、空隙等部位；待第一层密封剂完全干燥后，再进行后续树脂涂刷或涂覆工业透明漆。

三、环氧树脂消泡专业进阶技巧

针对对表面质量要求高的场景（如高端涂层、电子封装、复合材料制作），在基础方法上搭配专业技巧，可实现 95% 以上的气泡脱除率，彻底解决气泡残留问题：

1. 预热 + 真空脱泡，处理体系内微气泡将树脂和固化剂分别用温水浴预热至 25-30℃，降低体系粘度，让气泡更易逸出；随后将预热后的混合体系放入真空罐，抽至 0.08-0.1MPa 并保持 3-5 分钟，使微气泡膨胀破裂，释放真空后完成脱泡，适合高粘度环氧树脂体系。
2. 添加消泡剂，全流程控泡根据施工场景选择合适的消泡剂，实现 “抑泡 + 破泡 + 脱泡” 全流程控制：
   • 高粘度 / 高填充体系（如风电叶片、复合材料）：选硅油类消泡剂，添加量 0.3%-0.8%，破泡速度快，耐高温性优异；
   • 低粘度 / 高外观要求体系（如电子封装、精密涂层）：选有机类消泡剂，添加量 0.1%-0.5%，相容性好，无硅斑残留；
   • 复杂场景可采用 “硅油 + 有机” 复配消泡剂，实现源头抑泡和末端破泡的协同效果，添加量可降低 20%-30%。
3. 阶梯式固化，避免热胀产气采用阶梯式升温固化程序，升温速率≤5℃/ 分钟，避免因温度骤升导致树脂内气体快速膨胀形成气泡；固化后缓慢降温，减少热胀冷缩产生的内应力，防止二次针孔、缩孔。

四、环氧树脂消泡常见相关问题解答

1. 问：环氧树脂固化后出现针孔，并非表面气泡，该如何解决？答：固化后针孔多是体系内微气泡未逸出或固化收缩导致，可从三方面解决：一是搅拌后增加真空脱泡步骤，去除微气泡；二是添加消泡剂 + 流平剂组合，降低表面张力，避免气泡突破涂膜形成针孔；三是控制固化收缩率，添加 5%-10% 聚氨酯预聚物改性树脂，将体积收缩率控制在 2% 以下。
2. 问：户外施工环氧树脂，高温高湿环境下气泡更多，该怎么处理？答：高温高湿环境下，温度升高加速气体析出、基材水分气化也会形成气泡，施工时需做好两点：一是避开温度超过 30℃、湿度超过 85% RH 的时段；二是施工前对基材进行干燥处理，同时添加耐温型消泡剂和润湿剂，提升体系的抗泡性和流平性。
3. 问：使用火焰喷枪消泡后，树脂表面出现焦斑，是什么原因？答：焦斑主要是火焰喷枪停留时间过长，局部温度过高导致树脂轻微碳化，或喷枪距离树脂表面过近造成。解决方法是保持喷枪与树脂表面 10-15cm 距离，以每秒 2-3 次的速度快速移动，仅利用火焰的热量使气泡破裂即可。
4. 问：多孔基材密封后，涂刷树脂仍有气泡，问题出在哪里？答：大概率是密封层未完全干燥，或密封层涂刷过薄未完全封堵孔隙。需确保密封层干燥至完全固化，对于孔隙较大的基材，可采用多次薄涂密封剂的方式，逐层封堵孔隙，待每层完全干燥后再进行后续操作。
5. 问：添加消泡剂后，环氧树脂表面出现缩孔，该如何调整？答：缩孔多是消泡剂与树脂相容性差导致（如纯硅油消泡剂易出现此问题），可更换聚醚改性硅油消泡剂，或搭配流平剂（如 BYK-333）使用，降低表面张力，改善体系的流平性，消除缩孔缺陷。

五、环氧树脂消泡关键注意事项

1. 所有操作需在环氧树脂的工作窗口内完成，超过凝胶时间后，不可再进行消泡、搅拌等操作，否则会导致固化后表面瑕疵、性能下降；
2. 消泡剂需提前分散均匀，不可直接大量添加，否则会出现局部消泡剂团聚，影响消泡效果和树脂性能；
3. 真空脱泡时，不可长时间抽真空，否则会导致树脂中的低沸点成分挥发，形成新的气泡；
4. 基材处理是基础，无论采用何种消泡方法，都需保证基材表面无灰尘、油污、水分，多孔基材必须做好密封封堵。
