本文核心解析环氧树脂固化后仍保持粘性的核心诱因，涵盖配比、搅拌、温度等实操问题，并给出针对性解决办法与专业补救流程，同时补充环氧固化的关键专业知识和常见问题解答，助力规避固化不良问题。

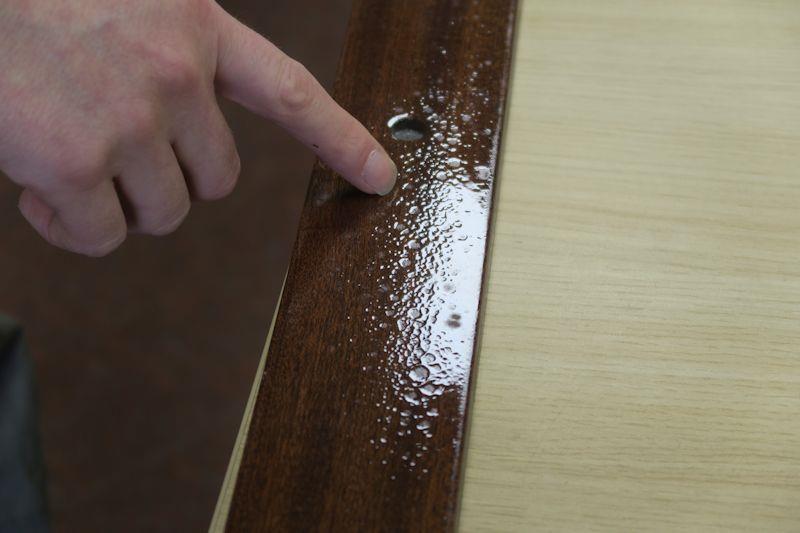

一、环氧树脂保持粘性的核心原因
环氧树脂固化后出现粘手、粘稠未干的情况，本质是树脂与固化剂的交联反应未充分进行，主要由以下实操不当及外界因素导致：
- 配比精度不足：测量树脂与固化剂时，未按照产品指定比例（如常见体积比 2:1）调配，比例失衡会直接导致固化反应无法完全启动，是固化不良的头号原因。
- 混合搅拌不充分：仅简单搅拌树脂与固化剂，未对混合容器的侧面、底部进行彻底刮擦搅拌，导致部分树脂和固化剂未接触融合，未混合的物料会使固化表面出现软粘性斑点。
- 固化温度过低：固化环境温度低于 10 摄氏度（50 华氏度）时，固化剂分子活性大幅降低，无法与树脂分子有效结合，交联反应速度骤降甚至停止，树脂无法正常硬化。
- 添加物过量干扰：色料等添加物加入过多，破坏了树脂与固化剂的原有比例平衡，挤占固化反应的有效分子结合空间，导致两者无法正常完成固化。
- 材料受潮或老化（补充核心诱因）：环氧树脂或固化剂受潮，水分会与固化剂发生副反应生成胺盐，造成表面发黏；固化剂放置过久老化变质，也会直接导致固化反应失效。
二、环氧树脂粘性问题的补救方法
若环氧树脂在 21-27 摄氏度（70-80 华氏度）的温暖干燥环境中放置 24 小时后，依然保持粘稠未固化状态，说明其交联反应已无法自然继续，需按以下步骤专业补救：
- 清理未固化树脂：使用工具彻底刮除表面所有液体、稀质及粘性树脂，避免残留物料影响后续重新施工。
- 处理已固化区域：对基材上已固化的环氧树脂区域进行打磨处理，增加表面粗糙度，提升新树脂层的附着力。
- 清除施工残渣：仔细清理打磨过程中产生的砂磨残渣，保持施工表面清洁无杂质。
- 重新调配施工：按照产品说明精准测量树脂与固化剂比例，充分搅拌并刮擦容器壁底，确保混合均匀，重新倒入一层工业清胶。
- 控制固化环境：将重新施工后的作品置于 21-27 摄氏度的温暖干燥环境中，保证固化过程的温度稳定性，直至完全硬化。
三、环氧树脂固化的专业知识补充
1. 固化的核心原理
环氧树脂的固化是树脂分子中的环氧基团与固化剂分子的活性基团发生化学交联反应的过程，反应后形成致密的三维网状结构，使树脂从液态变为固态并具备相应强度；若反应不充分，网状结构无法完整形成，树脂则会保持粘性。
2. 配比的关键要求
环氧树脂与固化剂的配比需遵循重量比 / 体积比精准原则，不同类型固化剂配比差异显著：胺类固化剂常用树脂：固化剂 = 100:8-12（质量比），聚酰胺固化剂为 100:40-60（质量比），不可凭经验随意调整，过量或不足都会导致固化失败。
3. 固化的理想环境参数
- 温度：常规环氧固化的理想温度为 20-30 摄氏度，最低不低于 15 摄氏度，高温固化型环氧需按要求控制在 80-120 摄氏度。
- 湿度：施工及固化环境湿度需低于 70%，过高湿度会引发胺析现象，导致表面发黏、起雾。
- 洁净度：施工表面需无油污、灰尘、水分，杂质会阻碍分子间的交联反应，影响固化效果。
4. 搅拌的标准操作
搅拌时需先低速搅拌树脂，再加入固化剂，搅拌时间不少于 2-3 分钟，同时全程刮擦容器壁和底部；混合后可更换干净容器再次搅拌，避免容器壁未混合物料污染整体混合物，确保树脂与固化剂分子充分接触。
四、环氧树脂固化的常见相关问题解答
1. 环氧树脂固化后局部粘手其余部分正常，是什么原因？
主要是搅拌时容器壁底的物料未刮擦混合，导致局部树脂与固化剂未充分融合，交联反应不完全；也可能是施工时物料流动不均，局部添加物浓度过高干扰了固化反应。
2. 冬季施工如何避免环氧树脂粘手？
冬季环境温度低，需先将环氧树脂、固化剂及施工环境预热至 20-25 摄氏度，可借助暖风机、空调提升环境温度；同时可在产品说明允许范围内，适当增加 5% 左右的固化剂用量，提升固化反应活性。
3. 加入色料时如何把控用量，避免固化不良？
色料添加量需控制在树脂总质量的 5% 以内，优先选用环氧专用色料；添加前先将色料与少量树脂混合稀释，再倒入整体树脂中搅拌，避免局部色料浓度过高破坏配比平衡。
4. 如何判断环氧树脂是否彻底固化，而非表面干燥？
表面干燥的环氧树脂用手触摸无粘性，但按压可能出现轻微凹陷；彻底固化的环氧树脂不仅表面无粘性，且质地坚硬，按压无变形，不同类型环氧的完全固化时间约为 24-72 小时，需按产品说明等待足够时长。
5. 环氧树脂固化后粘手，能否直接在表面再涂一层树脂补救？
不可以。未固化的粘性树脂会与新涂树脂混合，导致新层也无法正常固化；必须按补救流程刮除未固化物料、打磨固化区域后，再重新施工。
