工业透明树脂为何是填孔最佳环氧树脂 (木材填缝实操技巧)

本文核心解析工业透明树脂成为填孔最佳环氧树脂的核心原因，阐述其在粘度、收缩性、力学性能等方面的独特优势，同时补充木材填孔填缝的实操方法、适配技巧及常见问题解决办法，为木材缝隙修补提供专业参考。

一、工业透明树脂成为填孔最佳环氧树脂的核心原因

工业透明树脂凭借配方与性能的精准设计，完美适配各类材质尤其是木材的填孔填缝需求，相较于普通环氧树脂，其在渗透力、成型稳定性、力学性能等方面具备不可替代的优势，也是其成为填孔首选的关键，具体优势如下：

1. 粘度适中，渗透与施工性兼备工业透明树脂拥有精准调配的适中粘度，既能够快速且有效地渗透进木材的细微孔隙、深层裂缝中，保证缝隙填充的密实度，又能轻松从容器中倾倒，也可通过注射器、滴管等工具精准注入狭窄缝隙，适配不同宽度、深度的孔洞与裂缝，施工操作灵活且精准。
2. 无收缩特性，成型后贴合度高其成分中含 100% 固体且未添加任何填充物，干燥固化后不会发生体积收缩，能始终保持与孔洞、裂缝的完美贴合，避免普通填缝材料收缩后出现缝隙、翘边的问题，从根本上保证填孔的密封性与稳定性，同时固化后表面平整，无需额外多次修补。
3. 固化后硬度高，增强基材结构工业透明树脂固化后会形成坚硬的固体表面，并非简单的填充，还能对有孔洞、裂缝的木材起到结构增强与稳定的作用，弥补木材因破损产生的结构缺陷，提升木材整体的承重性与耐用性，延长基材的使用年限。
4. 高抗拉强度 + 适度弹性，抗裂性优异按 ASTM D638 标准检测，工业透明树脂的抗拉强度高达 7100 psi，固化后具备极强的坚固性和耐用性，能承受较大的外力与应力；同时配方中特意添加了一定弹性，可适应木材因温湿度变化产生的轻微形变，有效防止填充部位因基材形变而产生新的裂纹，解决了高硬度材料易脆裂的痛点。
5. 透明特性，保留基材原生外观作为透明环氧树脂，其固化后仍保持高透光性，不会改变木材等基材的原生纹理与色泽，填孔后能实现与基材的视觉融合，尤其适合实木家具、木质工艺品、木地板等对外观有较高要求的材质填缝，兼顾实用性与美观性。

二、工业透明树脂木材填孔填缝实操步骤与专业技巧

工业透明树脂的填孔效果不仅取决于材料本身，规范的施工操作更是关键，结合木材的材质特性，从前期处理到后期固化，整理全套实操步骤与优化技巧，适配大小不同的木材孔洞、裂缝：

（一）施工前期：基材处理与材料准备

1. 清理缝隙：用毛刷、气吹枪等工具彻底清理木材孔洞、裂缝内的灰尘、木屑、杂物，保证缝隙内部干净无杂质，避免杂质影响树脂与木材的粘合性；若缝隙内有油污，需用无水乙醇擦拭干净并晾干。
2. 干燥基材：确保木材基材的含水率控制在 8%-12%，湿度过高会导致树脂固化后出现泛白、脱层问题，潮湿的木材需放在通风处自然晾干后再施工。
3. 材料与工具准备：按比例调配工业透明树脂（严格遵循厂家配比要求），充分搅拌至无分层、无气泡；准备注射器（窄缝用）、刮刀（宽缝 / 大孔用）、胶带（边缘防护）、夹子（固定用）等工具。
4. 边缘防护：若木材填缝部位靠近边缘，用美纹纸胶带粘贴在缝隙周边，防止树脂溢出污染木材表面，后期撕掉胶带即可保持边缘整洁。

（二）施工中期：树脂填充与消泡处理

1. 分层填充：深度超过 5mm 的孔洞 / 裂缝需采用分层填充方式，每层填充厚度控制在 3-5mm，待上一层树脂初步固化（通常 1-2 小时）后再填充下一层，避免单次厚涂因放热反应导致内部产生气泡、开裂。

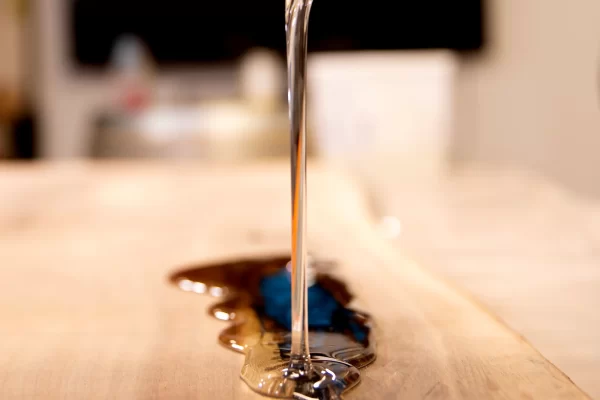

2. 精准注入：狭窄细微裂缝用注射器将树脂缓慢注入，直至树脂完全填满缝隙并略微高出木材表面；较宽的缝隙或大孔洞用刮刀将树脂刮入，轻轻按压保证填充密实。
3. 消泡处理：填充后若表面有气泡，可用热风枪低温档轻扫表面（保持 10cm 距离），或用牙签轻轻刺破气泡，让树脂重新流平，保证填充部位无气泡、无空鼓。

（三）施工后期：固化处理与表面修整

1. 固化环境：将填充后的木材放在 21-27℃、湿度≤80% 的无尘环境中固化，工业透明树脂常规 24 小时初步固化，7 天达到完全固化，固化期间避免触碰、搬动，防止树脂移位。
2. 表面打磨：待树脂完全固化后，用砂纸从粗目（120 目）到细目（400-600 目）逐步打磨填充部位，直至打磨后的表面与木材基材齐平、光滑，打磨时轻磨慢磨，避免磨伤周边木材。
3. 后期防护：打磨完成后，可在木材表面涂抹木蜡油、清漆等防护层，既提升木材的防水、耐磨性能，又能让填充部位与木材的光泽度保持一致，优化整体外观。

三、工业透明树脂填孔常见问题及针对性解决办法

实操中易因基材处理、施工操作、环境控制不当出现各类问题，针对工业透明树脂填孔的高频故障，精准定位原因并给出高效解决办法，避免返工损失：

四、工业透明树脂填孔的适用场景与材料选型建议

工业透明树脂并非仅适用于木材填孔，其优异的填充性能可适配多种材质，同时不同场景需选择对应型号的工业透明树脂，保证填充效果，具体选型与场景适配如下：

（一）核心适用场景

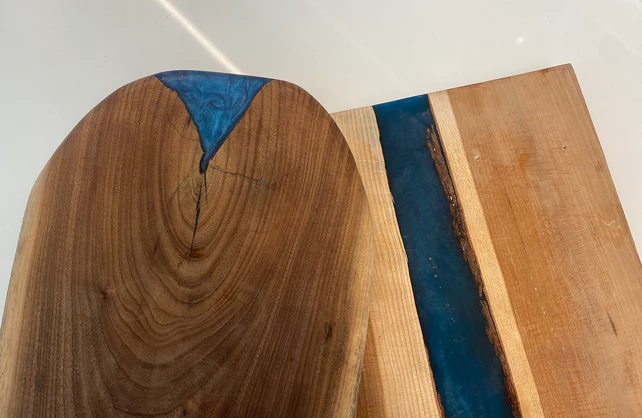

1. 木质类：实木家具、木质工艺品、木地板、木门、木梁的孔洞、裂缝、节疤填充，是最核心的适用场景；
2. 石材类：大理石、花岗岩、石英石的细微裂缝、小坑洼填充，固化后透明无痕，不影响石材纹理；
3. 玻璃 / 亚克力类：玻璃制品、亚克力板材的小裂缝、小缺口填充，粘合性与透明性兼具；
4. 金属类：金属小件的细微孔隙、小凹坑填充，可起到密封、防锈的辅助作用。

（二）材料选型建议

1. 精细填缝款：针对木材、玻璃的细微裂缝（宽度＜1mm），选择低粘度工业透明树脂，提升渗透能力，保证填充密实；
2. 通用填孔款：针对宽度 1-5mm 的木材缝隙、小型孔洞，选择中等粘度的常规款工业透明树脂，兼顾渗透力与施工性；
3. 大孔填充款：针对宽度＞5mm 的木材大裂缝、大孔洞，选择高粘度工业透明树脂，可搭配石英粉等无粉化填料使用，提升填充厚度与结构强度，避免树脂流淌。

五、工业透明树脂填孔的补充注意事项

1. 工业透明树脂的调配需严格遵循厂家的混合比例与搅拌要求，配比错误会导致固化不完全、弹性与硬度失衡，直接影响填孔效果；
2. 施工时保证操作环境通风良好，部分工业透明树脂有轻微刺激性，建议佩戴一次性手套、口罩，避免直接接触皮肤；
3. 未使用的工业透明树脂需密封存放于阴凉干燥处，温度控制在 25℃左右，避免阳光直射，树脂与固化剂分开存放，防止误混；
4. 工业透明树脂填孔后，固化完全前切勿对木材进行打磨、上漆、承重等操作，否则会破坏填充结构；
5. 若需对填充后的木材进行上色、上漆，需待树脂完全固化并打磨平整后再进行，避免漆层与树脂结合不牢出现掉漆。
