木材空洞填补用什么环氧树脂 (木材填孔环氧树脂选型技巧)

本文核心讲解了木材空洞填补的环氧树脂核心选型要求，明确了适配的树脂特性，并补充了不同场景的选型方案、树脂特性适配要点及常见选型与使用问题解答，为木材修复选胶提供专业参考。

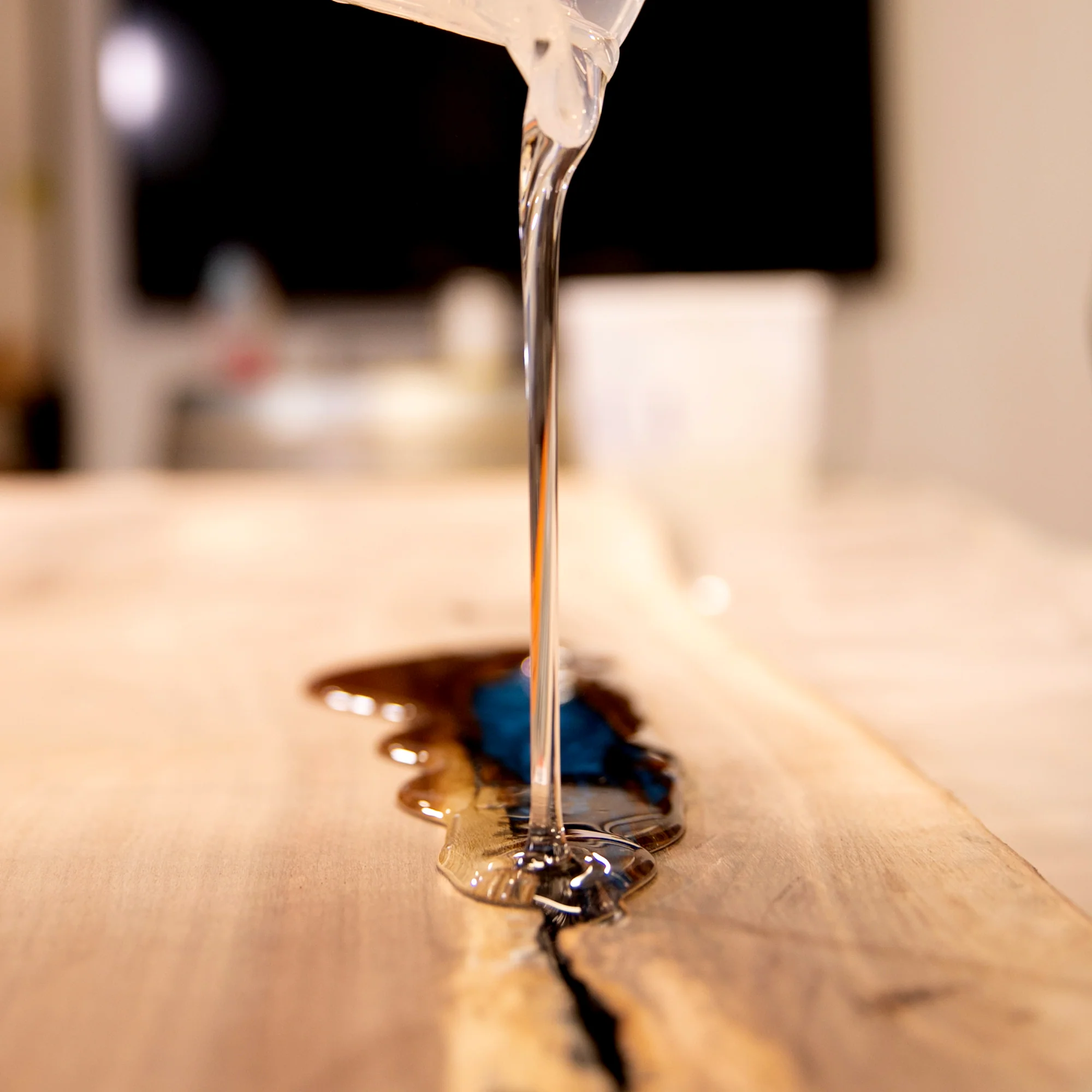

一、木材空洞填补的环氧树脂核心选型要求

填补木材空洞的环氧树脂，首选双组分液态环氧树脂，且需满足粘度、结合性、强度与弹性的综合要求，核心标准如下：

1. 粘度控制在低到中等区间：需有足够稀薄度，能充分渗透木材纤维，形成牢固的分子结合，避免仅表面附着；同时不能过于稀薄，防止操作时流淌、无法填满细小裂缝，也能减少渗漏问题。
2. 兼具卓越强度与适度弹性：固化后需有足够的结构强度，支撑木材空洞处的受力，避免后期破损；同时具备一定弹性，可适配温度、湿度变化带来的木材自然膨胀与收缩，防止树脂在应力作用下开裂、断裂。
3. 基础适配性要求：与木材的亲和性佳，固化后不与木材发生化学反应，且透明款需保证高透度，最大程度保留木材自然纹理。

二、不同木材修复场景的环氧树脂精准选型

结合木材修复的孔洞大小、使用环境、施工位置，搭配对应特性的双组分环氧树脂，具体选型方案如下：

三、木材填孔环氧树脂关键特性补充

（一）双组分环氧树脂的配比与固化要点

木材填孔用双组分环氧树脂为树脂 + 固化剂组合，常规配比为 1:1、2:1、3:1（按产品说明为准），配比偏差会直接影响固化效果：配比不足会导致固化不完全、胶层发软；配比过量会加速固化，缩短操作时间，且易出现胶层开裂。

固化阶段需遵循 “常温自然固化” 为主，低温环境（＜15℃）可适当升温（≤40℃），但避免局部高温，防止树脂与木材间产生内应力。

（二）粘度与施工操作的关联

环氧树脂粘度以mPa·s为单位，木材填孔忌用超高粘度（＞1000mPa・s）和超低粘度（＜100mPa・s）产品：

• 超高粘度：无法渗透木材纤维，仅能表面填充，粘接力差，后期易脱落；
• 超低粘度：流动性过强，填充垂直面孔洞时会快速流淌，且易从木材底部渗漏，需额外做多层密封，增加施工难度。

（三）弹性与木材形变的适配原理

木材属于天然有机材料，温湿度变化下的膨胀收缩率约为 0.1%-0.3%，若选用完全刚性的环氧树脂，固化后无弹性缓冲，木材形变时会对胶层产生持续应力，最终导致胶层开裂、脱落。

优质填孔环氧树脂的断裂伸长率需≥5%，既能保证结构强度，又能通过轻微弹性形变适配木材的自然伸缩。

四、木材填孔环氧树脂常见问题及解决方案

问题 1：选低粘度树脂填充孔洞，出现严重渗漏

原因：树脂粘度过低，流动性过强，未做好木材底部密封，或孔洞有细微通道导致树脂渗透流失

解决：用油漆胶带 + 醋酸纤维片对孔洞底部做双层密封；在低粘度树脂中加入少量触变剂，提高稠度；也可更换中粘度环氧树脂施工

问题 2：树脂固化后与木材剥离，受力后脱落

原因：未选木材专用增韧型树脂，胶层弹性不足；木材表面有油污、灰尘，未清理干净；树脂未渗透木材纤维，仅表面填充

解决：更换木材专用增韧型双组分环氧树脂；施工前用砂纸打磨木材表面，用酒精擦拭清除油污灰尘，增强粘接力；低粘度树脂可多次少量填充，让其充分渗透木纤维

问题 3：户外使用后，树脂快速发黄、开裂

原因：选用普通室内环氧树脂，无耐候、耐黄变特性；户外温湿度剧烈变化，树脂弹性不足

解决：更换耐候型双组分环氧树脂，优先选添加抗紫外线剂的产品；户外木材填孔后，可在树脂表面再涂一层耐候清漆，双重防护

问题 4：混合树脂后，操作时间过短，来不及填充

原因：固化剂配比过量；环境温度过高，加速树脂固化；选用了快固型环氧树脂，不适配大空洞施工

解决：严格按产品说明精准配比树脂与固化剂；高温环境（＞30℃）可在阴凉处施工，或选用慢固型双组分环氧树脂；大空洞施工可分批次混合树脂，避免浪费

五、木材填孔环氧树脂施工配套建议

1. 填充深孔洞（＞12.7mm）时，无论选用哪种树脂，均需分阶段浇筑，每层浇筑后静置除泡，待凝胶固化（3-5 小时）后再浇筑下一层，避免内部产生空隙、气泡。
2. 填充有色木材或需做纹理修复时，可在环氧树脂中加入同色系木粉、云母粉，既增强与木材的结合力，又能让填充处与木材本体色泽、质感更贴合。
3. 操作双组分环氧树脂时，需佩戴丁腈手套、护目镜，施工环境保持通风，避免树脂直接接触皮肤；未用完的树脂与固化剂需分开密封保存，置于阴凉干燥处。
4. 树脂固化后，需用砂纸从粗到细打磨表面，使填充处与木材表面平齐，再涂面漆或清漆，提升整体美观度与耐用性。
