环氧树脂能填补木材大缝隙吗 (木材缝隙环氧树脂填补方法)

本文明确环氧树脂可有效填补木材大缝隙，核心讲解了缝隙密封防漏、深缝分层浇筑的关键操作方法，以及除泡、打磨的后续处理要点，同时补充了该工艺的专业操作技巧和常见问题解答。

一、环氧树脂填补木材大缝隙的核心前提

环氧树脂可适配木材各类大小缝隙、孔洞的填补作业，且固化后粘接强度高、稳定性好，能与木材紧密结合，填补后不易出现开裂、脱落问题，核心前提是做好缝隙底部的密封防漏处理，防止环氧树脂浇筑过程中从缝隙底部渗漏，导致填补不饱满、材料浪费，同时大缝隙 / 深孔洞需配合模具 / 框架固定，保证填补形态规整。

二、环氧树脂填补木材大缝隙的专业操作步骤

从前期准备到后期打磨，按标准化流程操作，能有效避免气泡、渗漏、固化不均等问题，具体步骤如下：

（一）前期准备：清洁与密封

1. 清理缝隙：用毛刷、吹风机将木材缝隙内的木屑、灰尘、杂物彻底清理干净，确保缝隙内部干燥、无杂质，提升环氧树脂与木材的粘接性；
2. 密封防漏：针对缝隙底部，用高粘性护套胶带直接粘贴封堵，若缝隙孔洞不规则，可裁剪醋酸纤维片贴合洞底后再用胶带固定，确保密封无死角；
3. 固定成型：对于特别大的裂缝 / 孔洞，用与木材尺寸匹配的模具或框架将木材固定，防止浇筑环氧树脂时木材形变，同时保证填补部位形态规整。

（二）中期浇筑：调胶与分层施工

1. 调配环氧树脂：选用木材专用的低收缩环氧树脂，按产品说明的体积比（如常规 2:1）精准配比树脂与固化剂，充分搅拌 3 分钟以上，刮擦容器侧壁和底部，确保混合均匀；

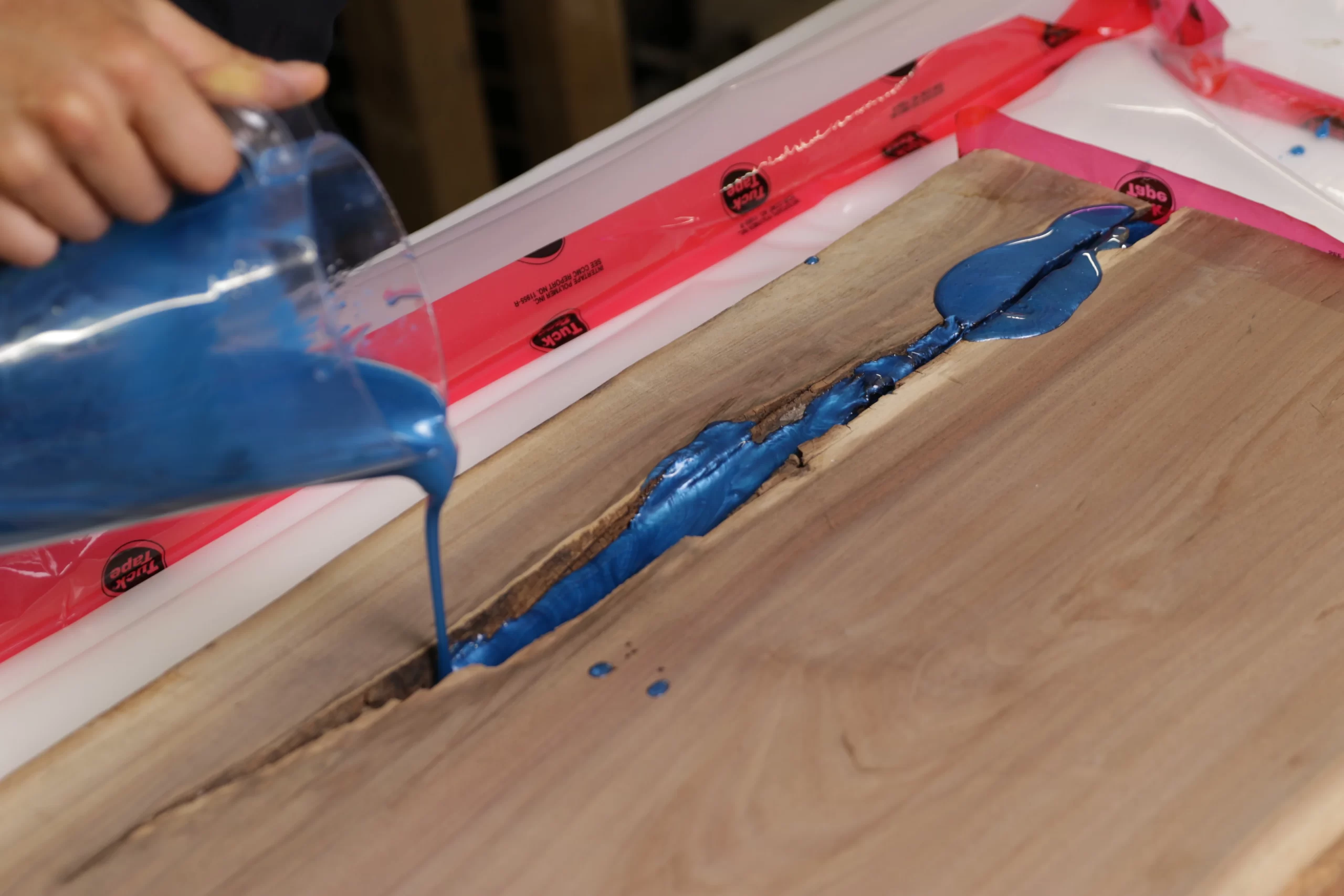

2. 分层浇筑：缝隙厚度 / 孔洞深度超过 15mm 时，必须分阶段分层浇筑，每层浇筑厚度控制在 10-15mm，避免单次浇筑过厚导致树脂内部滞留气泡、因固化放热过快出现开裂；
3. 即时除泡：每层环氧树脂涂覆完成后，立即用热风枪（低温档）沿缝隙表面匀速吹扫，或用火焰喷灯快速掠过表面，破除树脂内的气泡，确保填补层密实无空隙。

（三）后期处理：固化与打磨

1. 静置固化：将浇筑后的木材放在 21-27℃的恒温干燥环境中静置，常规木材专用环氧树脂表面固化需 24 小时，完全固化需 72 小时，深缝填补需适当延长固化时间，切勿提前打磨；
2. 打磨修整：待环氧树脂完全固化后，用砂纸从粗目（400 目）到细目（800-1200 目）逐步打磨，去除木材表面多余的环氧树脂，将填补部位打磨至与木材表面齐平、光滑，若需做漆面处理，可打磨至 2000 目提升表面细腻度。

三、环氧树脂填补木材缝隙的专业技巧

1. 选胶适配：优先选用木材专用环氧树脂，这类树脂固化后收缩率低，与木材的热膨胀系数相近，避免因冷热形变出现开裂，户外木材缝隙填补需选用耐紫外、耐潮湿的改性环氧树脂；
2. 控制环境：施工环境温度保持 21-27℃、湿度 50%-60%，高温高湿易导致树脂固化过快、出现气泡，低温则会延缓固化，影响粘接效果；
3. 添加填料：对于超大缝隙（宽度＞5cm），可在环氧树脂中添加木粉、竹粉等填料，减少树脂用量、降低成本，同时提升填补层与木材的结合度，避免固化后出现分层；
4. 预留余量：浇筑时在木材表面预留少量环氧树脂，打磨时可更好地保证填补部位与木材表面齐平，避免因树脂固化轻微收缩出现凹陷。

四、常见相关问题解答

1. 环氧树脂填补木材缝隙后，会出现开裂吗？

规范操作下不会出现开裂，若出现开裂，多因未分层浇筑（单次过厚固化放热开裂）、选用普通高收缩环氧树脂、木材未干燥（水分蒸发导致开裂）或固化环境温度骤变，按要求选胶、分层施工、控制环境即可避免。

2. 木材缝隙有水分，能直接用环氧树脂填补吗？

不能，木材缝隙内的水分会导致环氧树脂固化时产生大量气泡，且会降低树脂与木材的粘接强度，填补前需将木材放在通风处彻底干燥，木材含水率控制在 8%-12% 为宜。

3. 小缝隙（＜5mm）需要分层浇筑环氧树脂吗？

无需分层，小缝隙可一次性浇筑环氧树脂，浇筑后及时用热风枪除泡即可，分层浇筑主要针对厚度 / 深度＞15mm 的大缝隙 / 深孔洞。

4. 环氧树脂填补木材缝隙后，能进行刷漆、上蜡处理吗？

可以，环氧树脂完全固化并打磨平整后，表面可直接做刷漆、上蜡、木油涂装等后续工艺，且环氧树脂表面光滑，能提升漆面、蜡层的附着效果。

5. 户外木材的缝隙，用环氧树脂填补后耐用吗？

耐用，只需选用户外专用耐紫外环氧树脂，填补后做好表面漆层防护，环氧树脂能抵御户外潮湿、雨水、紫外线的侵蚀，不会出现脱落、粉化，使用寿命远高于普通木胶填补。

6. 固化后的环氧树脂填补层，能和木材一起进行雕刻、榫卯加工吗？

可以，完全固化的环氧树脂硬度高、韧性好，与木材结合紧密，可随木材一起进行雕刻、打磨、榫卯等二次加工，加工时按木材加工的常规工艺操作即可。

7. 用环氧树脂填补木材缝隙，比普通木胶效果好在哪里？

环氧树脂粘接强度远高于普通木胶，且防水、耐腐、耐高低温，固化后无收缩，填补缝隙密实无空隙；而普通木胶防水性差，固化后有轻微收缩，大缝隙填补易出现凹陷、开裂，仅适合小缝隙的简单粘接。
