胶衣树脂是干什么用的(胶衣和普通树脂有什么区别)

胶衣树脂是一种用于复合材料零件表面的凝胶涂层,它们的外观范围可以从允许后续层可见的清晰色调到可以与无限颜色匹配的着色涂层,可以保护零件免受风化、潮湿和化学物质的影响。

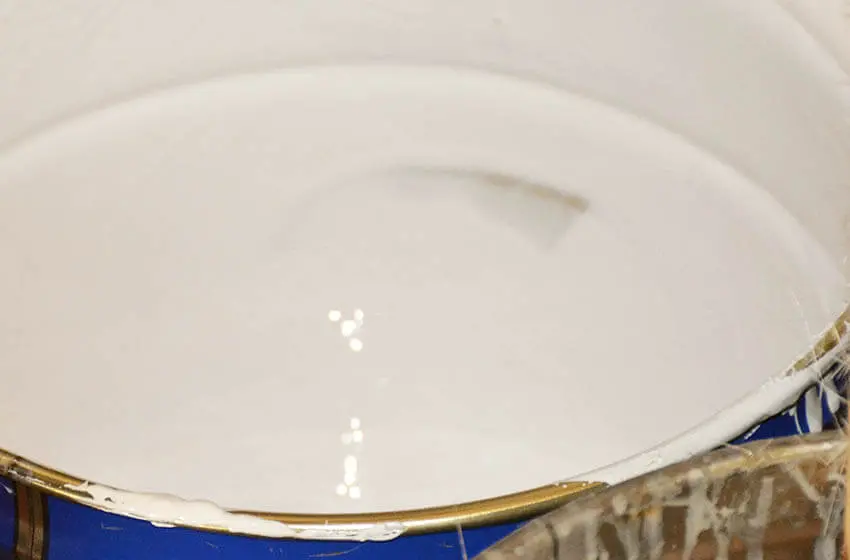

胶衣树脂漆面

在玻璃钢行业,通常胶衣树脂也称为胶衣,本质上它就是普通树脂经过改性的涂层面漆。它与普通树脂区别是具有更好触变性、消泡能力和耐候耐化学性,所以被用于部件表面起到保护和美化的作用。

由于树脂基体和添加剂的不同,不同品牌的胶衣树脂性能也差别万化,根据自己的实际需要选择适合价位的胶衣体系,例如:环氧>乙烯基>间苯新戊二醇>简苯>邻苯,价格几乎也是依次降档

根据工况和实际要求来评估自己的需求,仔细考虑这些问题,以便于您的利益最大化。

版权声明:本文由用户自发贡献,仅供学习参考,不代表本站立场。发布用户:材料号,本文出处:https://www.frpyg.com/16993.html

(2)

相关文章

  • 玻璃钢表面开裂怎么修复?

    造成玻璃钢部件表面开裂的原因有很多,例如受外力破坏或内应力等等原因。对于玻璃钢修复是非常简单的,因为是由树脂与玻璃纤维复合而成,所以最简单的方式就是原材料修补加固即可。使用更好性能的粘接材料也可以,注意打磨断裂处进行加固即可。

    2021年8月27日
  • 胶衣树脂的保质期是多久?最好的储存方法是什么?

    通常聚酯树脂和胶衣的保质期为3个月。推荐的储存条件是使用原包装,在15°C至25°C之间的环境,避免阳光直射。

    2019年6月23日
  • 胶衣固化剂加多了有什么影响?

    会加速胶衣凝胶时间,这意味着胶衣针孔/气泡率增大,但多到一定程度后也存在不固化情况,固化后的交易较脆并产生能剥离等风险。 总之,不要过度催化或欠催化。过多的固化剂会塑化胶衣,这样会使耐水性降低、加速垩化和腐蚀。固化不好的胶衣是脆弱的并且将会因为老化而退化。推荐的固化剂用量是1.2%到3%的(在理想温度 77℉ (25℃)下是1.8%)MEKP(浓度9%活性氧...

    2022年4月26日
  • 我的模具上有裂缝,就像蜘蛛一样!这是什么原因?

    这通常是由于对模具背面的某种冲击所致,也许您没有对其进行处理,并且它承受了持续的爆震,这将立即对层压板施加压力并导致胶衣破裂。 最好的处理方法是仔细地钻出裂纹的末端,使其刚好穿过模具壁厚的一半,然后用小型修路工具将裂纹磨出,沿着损坏的每个部分进行处理,然后用丙酮清洗并填充模具胶衣,至少放置一夜,然后水磨并抛光处理,完成后不要忘了将模具当作新模具来处理。我的意...

    常见问题 2020年4月24日
  • 胶衣冬季使用注意事项有哪些?

    在寒冷的条件下,胶衣较慢的凝胶时间和固化时间需要后固化,其能造成可见的印痕和/或变形。我们列出了在寒冷天气下有效使用胶衣的一些建议,希望对您能有一些帮助,这些包括: 在寒冷的天气下,由于胶衣和固化剂粘度的增加,喷涂设备的校准(一直是重要的)是特别重要的。 在使用前,给予足够的时间回温,检查材料的温度。取出桶回温两到三天,甚至放在温暖的车间内。在非常寒冷的天气...

    2022年4月26日
  • 胶衣发粘正常吗?如何解决呢?

    通常聚酯胶衣在作为第一层使用时,仍然会保持轻微的粘性,以便于后续树脂积层得到较好的交联,这是正常的;但是当胶衣在外部使用时(比如在产品表面上),发粘就会是一个问题和障碍,比如用胶衣修复模具或者用作为表面翻新涂层时。 为了解决发粘这个问题,可以使用蜡液添加到不饱和聚酯或乙烯基胶衣中(通常2-5%比例)。由石蜡与苯乙烯溶液配制而成的蜡液,在胶衣固化时会使石蜡受热...

    2019年11月30日
  • 胶衣中促进剂和固化剂用量多少(胶衣固化剂比例)

    胶衣中的促进剂和固化剂类型及级别决定了具体用量、凝胶时间和固化性能。

    2022年1月28日
  • 做环氧模具必须用胶衣吗?

    由于复合材料多孔性的缘故,对于环氧模具还是建议使用环氧胶衣的,道理很简单,配套性效果会更好,模具会更耐用。虽然有人说,环氧胶衣太贵,本质上也是环氧树脂,刷树脂也是一样的。 因为产品的光洁和平滑度,与模具表面效果有直接关系,所以处理模具会比产品更简单,自己慢慢权衡吧!

    2020年8月27日
