环氧树脂粘木头能用多久（木材涂环氧树脂施工与保养技巧）

本文核心介绍了环氧树脂在木材表面的使用寿命及影响因素，同时详细讲解了木材涂覆环氧树脂的施工准备、固化要求、日常保养及损伤修复方法，补充了专业施工要点与常见问题解答，为木工作品的环氧树脂应用提供全面参考。

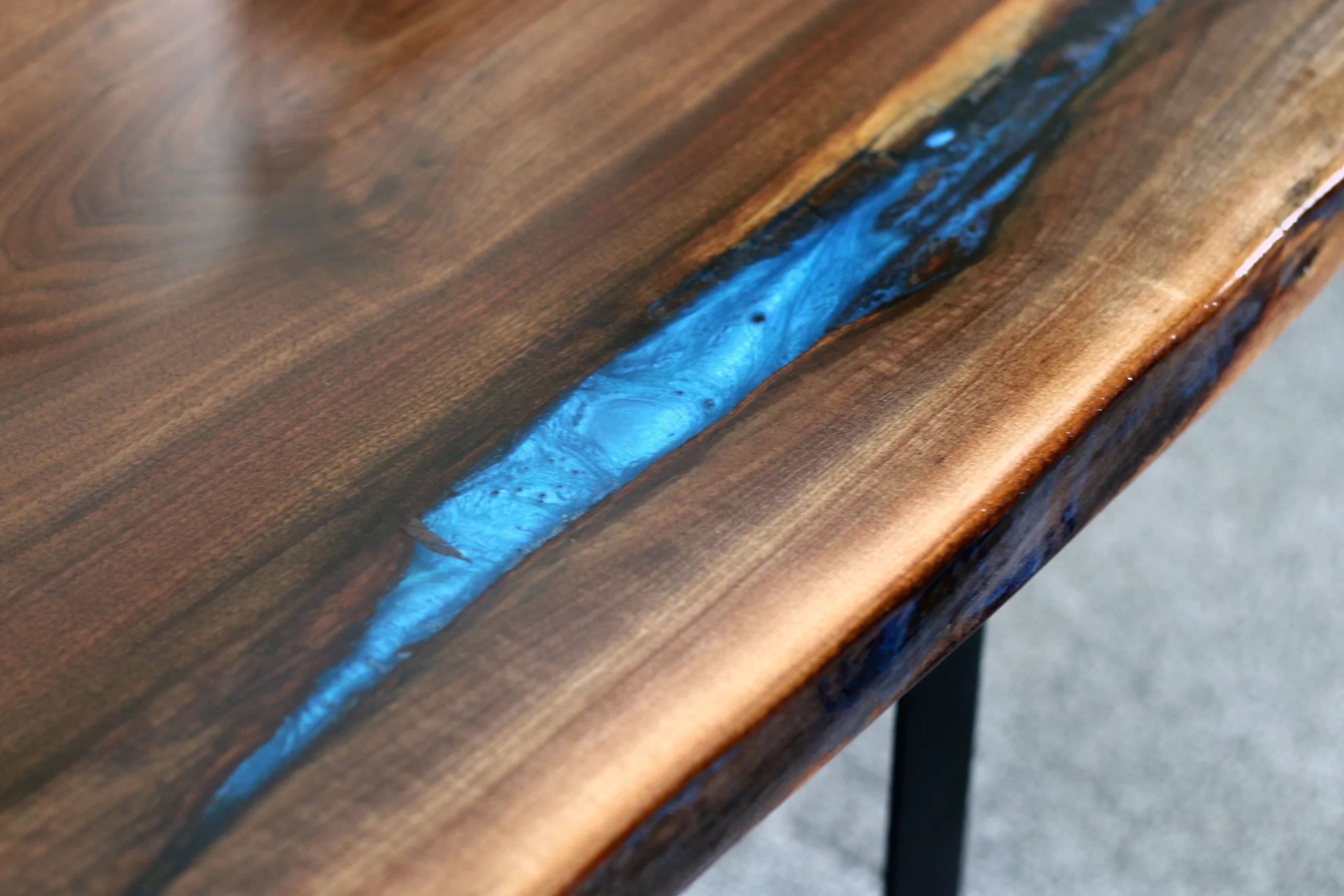

只要进行妥善的保养和维护，环氧树脂在木材上可以保持数十年之久，其使用寿命核心受存放环境、日常磨损程度影响，同时与施工前木材处理、固化工艺等操作环节密切相关，规范操作与科学养护能大幅延长其使用年限。

一、环氧树脂在木材上的核心使用要求

1. 施工前木材处理

木材在涂覆环氧树脂前必须彻底干燥，潮湿木材会随温湿度变化发生膨胀与收缩，持续对树脂层产生压力，长期下来易造成树脂开裂，这是保障树脂层与木材结合牢固、避免后期损坏的基础前提。不同木材因孔隙度不同，干燥要求略有差异，多孔性木材如白蜡木需延长干燥时间，确保内部含水率达标。

2. 固化关键标准

环氧树脂在木材表面浇筑后，室温下 24 小时会触感干燥，但需完全固化至少 7 天后才能投入使用，完全固化后的树脂层会坚硬如石，能更好抵御外界磨损。固化的理想温度为 21-27℃，温度低于 15℃时固化速度会大幅减慢，高于 32℃则易出现树脂开裂问题，若 24 小时后树脂仍处于粘稠状态，可适当提升环境温度促进固化，若温暖环境下仍无法固化，则需及时采取补救措施。

3. 环境使用禁忌

环氧树脂层需避免长时间暴露在紫外线下，紫外线会造成树脂层黄变、老化等不可逆损害；同时需远离超过 88℃的高温环境，高温会破坏树脂的分子结构，导致其失去原有硬度与粘接性。户外木工作品建议在树脂层外增加抗紫外线涂层，提升耐候性。

二、环氧树脂木工作品的保养与损伤修复

1. 日常保养要点

日常使用中需避免尖锐物品直接刮擦树脂表面，减少重物撞击，降低树脂层出现划痕、破损的概率；对于户外使用的环氧树脂木构件，需定期检查树脂层状态，及时清理表面污渍，避免腐蚀性液体长时间接触。

2. 常见损伤修复方法

树脂表面出现划痕后，可通过打磨平整划痕区域，再重新涂抹一层环氧树脂的方式修复，恢复表面完整性；若出现轻微开裂，需先清理开裂处的灰尘与杂质，再填充木质专用环氧树脂胶，固化后进行打磨抛光；若树脂层出现大面积脱落，需将原有残留树脂打磨干净，重新处理木材表面后再涂覆环氧树脂。

三、影响环氧树脂木材使用寿命的专业因素

1. 环氧树脂选型：需选择木质专用环氧树脂胶，这类产品添加了木材亲和成分，黏结力更强，且固化后有一定韧性，能适应木材的热胀冷缩，户外使用需额外选用耐候型环氧树脂，避免雨水浸泡、温湿度变化导致的胶层老化。
2. 木材材质特性：多孔性木材如白蜡木会快速吸收树脂，需增加涂覆层数；致密硬木如枫木则对树脂的渗透性有一定抵抗性，施工前需轻度打磨表面增强附着力；带有节疤的木材需提前做密封处理，避免节疤处因结构特殊导致树脂层开裂。
3. 施工工艺规范：环氧树脂与固化剂的混合比例需严格按照产品说明操作，比例失调会导致固化不完全、胶层发脆等问题；涂覆时建议薄涂多次，每次涂层厚度不超过 0.2mm，避免一次性厚涂产生气泡、流挂等缺陷，影响树脂层的整体稳定性。
4. 后期维护频率：室内环氧树脂木工作品维护频率可适当降低，户外产品因受自然环境影响，需定期进行抗老化、抗紫外线防护处理，及时修复微小损伤，避免损伤扩大影响整体使用寿命。

四、环氧树脂木材应用常见问题解答

1. 为什么环氧树脂涂在木头上会出现发白、发雾现象？

这种情况多因施工环境湿度超过 60% 导致的胺 blush 现象，潮湿环境会影响树脂的固化反应，形成浑浊薄膜；解决方法是施工前控制环境湿度，若已出现发白，可待树脂完全固化后用细砂纸打磨表面，再重新薄涂一层环氧树脂。

2. 环氧树脂与木材粘接不牢，出现剥离怎么办？

主要原因是木材表面未清理干净，存在油污、灰尘，或未进行打磨处理导致附着力不足；修复时需将剥离的树脂层去除，用砂纸打磨木材表面至粗糙状态，清理干净后重新涂覆木质专用环氧树脂胶，施胶后用夹具固定至完全固化。

3. 户外环氧树脂木景观的防腐效果能持续多久？

采用环氧树脂基防腐技术处理的木质景观，渗透深度可达 1.2mm，抗盐雾腐蚀能力达 1000 小时，正常维护下 5 年内不会出现腐朽现象，搭配纳米二氧化硅等助剂的环氧树脂涂层，还能将抗 UV 能力提升 300%，进一步延长防腐寿命。

4. 环氧树脂固化后出现开裂，除了温度因素还有哪些原因？

除了高温或温度骤变，木材含水率过高、环氧树脂涂层过厚、固化剂比例过多等，都会导致固化后开裂；木材含水率过高会让树脂层随木材收缩被拉裂，涂层过厚会导致内部固化应力过大，固化剂过多则会让树脂层发脆易裂。

5. 可以用环氧树脂修复腐烂的木材吗？

可以，环氧树脂能有效修复轻微腐烂的木材，适合修复湿腐且腐烂面积不超过 15% 的木质构件，如木窗、木扶手等；修复时需先清除腐烂的木材部分，让木材彻底干燥，再涂刷液态环氧树脂固化剂，最后用可塑形环氧树脂填充缺损部位，固化后打磨平整即可，但若木材为干腐或腐烂面积过大，建议直接更换。
