环氧树脂做木材填充剂好吗 (环氧树脂木材填充剂使用方法及优势)

环氧树脂凭借高强度、高稳定性和强适配性的核心优势，成为木材孔洞、裂缝修复的优质填充材料，在结构支撑和外观修复上均优于传统腻子类填充剂，且适配室内外多种木材修复场景。

一、环氧树脂作为木材填充剂的核心优势

1. 结构性能卓越，适配全类型木材损伤

环氧树脂为双组分反应型材料，混合后能深入渗透木材纤维内部，固化后形成坚硬的复合结构，可填补任意大小、深度的木材孔洞与裂缝，无论是细小钉眼、浅表层划痕，还是大面积深度开裂、腐朽缺损，都能提供充足的结构支撑，固化后可直接钻孔、上螺丝，能满足木材承重部位的修复需求。

2. 理化性质稳定，耐候性与耐用性突出

环氧树脂分子结构稳定，与木材的热膨胀系数接近，不会因环境温湿度变化出现开裂、脱落问题；同时具备优异的耐酸碱、抗紫外线和防水性能，能有效阻隔水分、有害微生物侵入木材，防止木材二次腐蚀，室内使用可实现长期持久修复，户外使用也能适应恶劣自然环境。

3. 多功能性强，满足个性化修复需求

环氧树脂可根据修复需求进行个性化处理，透明款能最大程度保留木材原有纹理和自然质感，有色款可调配与木材匹配的颜色，也可在填充时嵌入装饰性物体；固化后表面可打磨、抛光、染色、上漆，能实现无缝修复，兼顾木材的功能性和美观性。

4. 对比传统填充剂，综合优势显著

相较于腻子、普通木填料等传统木材填充材料，环氧树脂在结构强度、耐用性、适配性上均有明显优势，传统填料多仅能满足表面美容修复，易收缩、开裂，且无法为木材提供结构支撑，而环氧树脂既能做美容修复，也能完成结构性修复，是木材长期修复的优选方案。

二、环氧树脂木材填充剂的正确使用方法

环氧树脂作为木材填充剂使用时，需遵循标准化操作流程，才能保证修复效果，新手也可轻松上手：

1. 表面清理：清除木材损伤部位的松动纤维、灰尘、油污、旧漆层等杂物，腐朽木材需用凿子、刮刀剔除至坚实木质部分，保证修复面干净、干燥。
2. 材料混合：按产品说明的比例，将环氧树脂树脂和固化剂充分搅拌至颜色均匀，混合时避免带入气泡，影响填充效果。

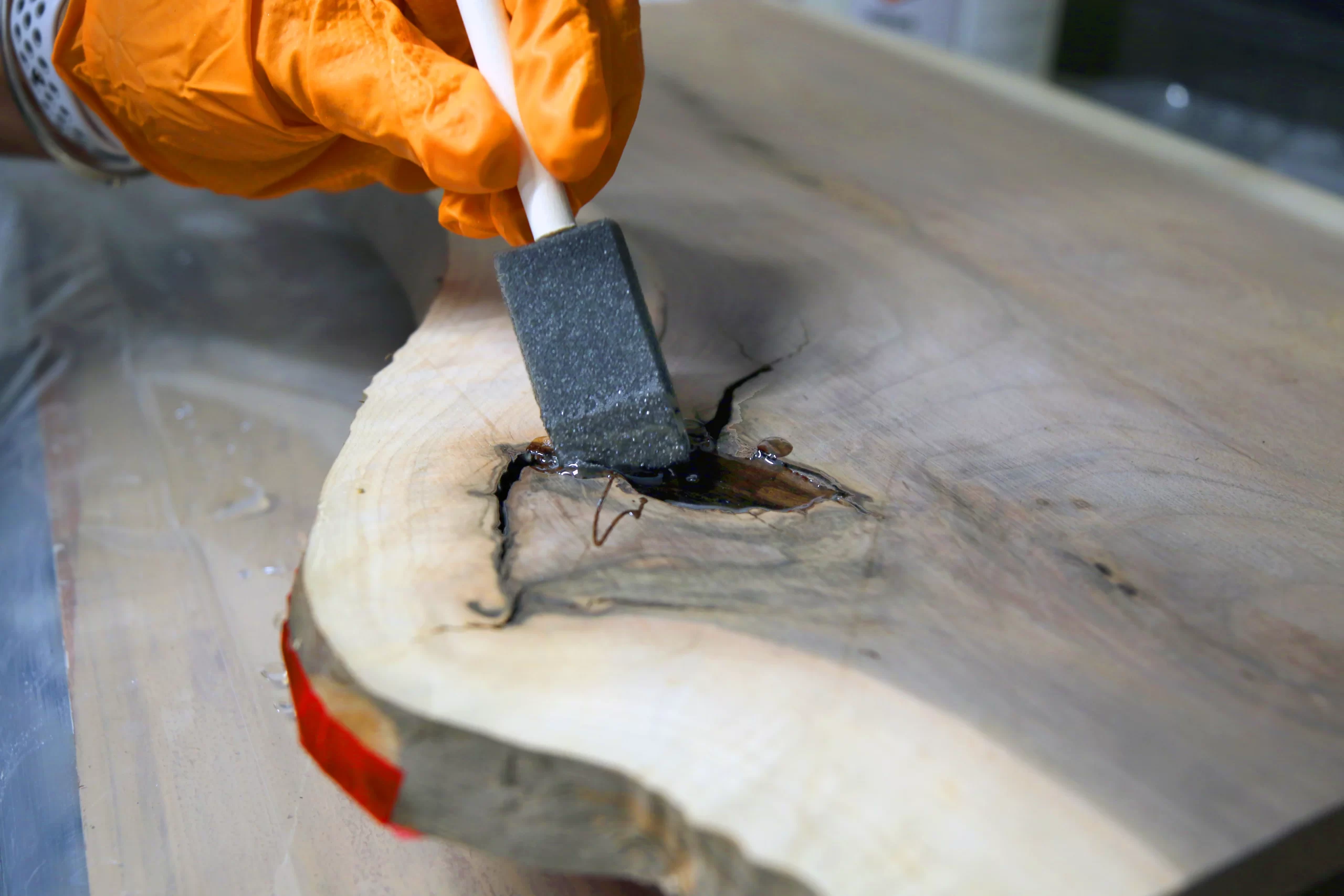

3. 填充操作：用腻子刀或戴手套直接将混合后的环氧树脂按压进木材损伤处，轻微过度填充，预留打磨余量，确保胶体完全填满缝隙、孔洞，无空隙。
4. 静置固化：根据产品类型和环境温度，静置等待固化，常温下初始固化约 4-6 小时，完全固化需 24-72 小时，低温、高湿环境会延长固化时间，固化期间避免触碰、晃动。
5. 后期处理：待环氧树脂完全硬化后，用砂纸从粗到细打磨修复表面，使其与木材原表面齐平，后续可根据需求进行染色、上漆、打蜡等装饰处理。

三、环氧树脂木材填充剂的适用与不适用场景

1. 适用场景

• 木材结构性损伤修复：如家具承重部位开裂、木质建筑梁柱缺损、户外木栈道腐坏等；
• 木材深度损伤修复：如大尺寸孔洞、宽裂缝（宽度超 2cm）、木材边角缺失等；
• 室内外高要求修复：如实木家具、仿古木结构、户外木质门窗、木围栏等的修复与保护。

2. 不适用场景

• 仅需临时美容修复的细小划痕：传统木填料操作更便捷、成本更低；
• 对修复效率要求极高的场景：环氧树脂固化时间较长，不如普通腻子干燥快；
• 无结构支撑需求的简易木材制品：如一次性木质摆件、简易包装木材等，无需使用高成本的环氧树脂。

四、环氧树脂木材填充剂常见相关问题解答

1. 环氧树脂木材填充剂可以和普通腻子混用吗？

不建议混用。两者固化原理、理化性质不同，混用后会影响各自的粘结性和稳定性，易出现分层、开裂问题；若需兼顾精细度和强度，可先用环氧树脂做底层结构性填充，完全固化后用环氧腻子做表层精细找平。

2. 环氧树脂填充木材后会变色吗？

普通环氧树脂长期受紫外线照射可能轻微黄变，若用于户外木材或对色泽要求高的实木家具，建议选择添加 UV 稳定剂的专用木材环氧树脂，这类产品能有效防止黄变，保持透明质感。

3. 环氧树脂木材填充剂的成本高吗？

相较于普通腻子、木填料，环氧树脂木材填充剂单价更高，8oz 套装约 20-30 元，加仑装约 60-100 元，是传统填料的 2-3 倍，但从长期使用来看，其耐用性强、无需反复修复，综合使用成本更低，适合高要求的木材修复项目。

4. 环氧树脂能修复已经腐朽的木材吗？

可以。对于轻度至中度腐朽的木材，可先用环氧树脂液体固化剂渗透加固腐朽纤维，待其固化后，再用环氧树脂腻子填充缺损部位，实现从内到外的修复，避免木材继续腐坏；但重度腐朽、木质完全粉化的木材，不建议仅用环氧树脂修复，需先更换部分木材再做填充。

5. 环氧树脂木材填充剂可以在潮湿木材上使用吗？

不建议。环氧树脂的粘结性和固化效果受木材含水率影响较大，潮湿木材会导致胶体固化不完全、粘结不牢固，修复前需将木材干燥至合理含水率（通常 8%-12%），再进行填充操作。
