本文从材料准备技法练习安全要点等方面全面讲解环氧树脂艺术的学习方法同时补充专业操作技巧与常见问题解答助力新手快速掌握环氧树脂艺术创作核心能力。
一、基础材料准备
开展环氧树脂艺术创作，核心是配齐适配的材料与工具，优质且合适的物料是作品成型的关键，不同品类的材料选择直接影响创作效果与成品质感：
- 环氧树脂 AB 胶：艺术创作的核心材料，由树脂（A 胶）和固化剂（B 胶）组成，混合后发生化学反应形成高光泽固体，优先选择艺术专用高透型，新手建议挑选操作时间 30-40 分钟的低气味款，适配基础创作节奏。
- 颜料与染料：树脂专用色精、色膏、粉末颜料为优选，液体颜料操作便捷，粉末颜料可精准控制色彩浓度，还可混合相容染料调配独特色感，添加量不超过 5%，避免影响固化效果。
- 混合测量工具：需准备精度 0.1g 的电子秤、硅胶混合杯、搅拌棒，部分精细创作可搭配滴管 / 针筒，电子秤保障树脂与固化剂精准配比，硅胶杯防粘易清理，搅拌棒需兼顾刮擦杯壁杯底的需求。
- 创作表面与模具：表面可选天然木板（需提前用密封剂处理）、透明亚克力板、玻璃，分别适配质朴风、分层透明设计、杯垫 / 抽象创作；模具以硅胶材质为主，含晶洞模具、杯垫模具、铸造模具，可制作珠宝、花瓶、3D 雕塑等不同形态作品，硅胶模具具备易脱模的优势。
- 消泡工具：热风枪、小型火炬或酒精喷壶，热风枪 / 火炬通过控温去除气泡，使用时保持 5cm 安全距离快速扫过表面，酒精喷壶可轻喷破表面小气泡，新手也可采用静置 5-10 分钟的自然消泡法。
- 防护装备：一次性手套、护目镜、防护口罩，环氧树脂具有潜在刺激性，全程佩戴可防止皮肤、眼部接触，同时搭配防尘罩，避免固化过程中灰尘落入作品。
- 辅助工具：脱模剂、水平仪、砂纸（400-3000 目）、抛光膏，脱模剂适配硅胶模具提升脱模成功率，水平仪保障创作表面平整，砂纸与抛光膏用于成品边缘修整和光泽恢复。
二、核心创作技法练习
环氧树脂艺术创作需从基础技法入手，通过反复实践掌握操作要点，再逐步尝试复杂设计，核心技法均注重操作节奏与细节把控，新手建议先在废料表面练习：
1. 树脂浇注技术
基础的流体创作技法，将混合好的树脂倒在平整表面，利用树脂自流平特性自然扩散，也可通过倾斜画布、用工具引导流向的方式打造抽象纹理；可尝试多色分层浇注、脏倒法，搭配不同颜色组合营造视觉层次，浇注时需控制速度，沿中心缓慢倒入避免产生大量气泡。
2. 树脂晶洞艺术
模仿天然晶洞纹理的热门技法，通过分层浇注树脂，逐层添加金属粉末、闪粉、水晶颗粒打造立体晶簇效果，核心是从中心向外逐步铺色，利用色粉与树脂的融合度营造渐变质感，每层树脂需待表面表干后再进行下一步，避免层间混色。
3. 树脂涂层和包埋
兼具保护与创意的技法，涂层是在绘画、照片、拼贴画表面浇注薄树脂层，提升作品光泽度与耐用性，包埋是将干花、标本、贝壳等物件嵌入树脂中，打造 3D 封存效果；包埋创作需采用薄层倒法，先倒 1/3 树脂放入物件，固化后再继续浇注，每层厚度不超过 1.5cm。
4. 进阶创意技法
掌握基础后可尝试海洋效果、星云效果、仿琥珀效果，海洋效果通过蓝白渐变树脂搭配白色色膏打造浪花，星云效果用深紫、藏蓝树脂混合荧光粉，搭配牙签点涂白点模拟星星，仿琥珀效果可包裹完整干花或昆虫标本，还原琥珀的自然封存质感。
三、创作成功关键要点
环氧树脂艺术是化学与美学的结合，精准的操作细节与良好的创作习惯，能大幅提升作品成功率，同时兼顾创作安全与创意发挥：
- 严格遵守安全规范：全程在通风良好、室温 25℃左右、湿度低于 70% 的环境创作，环氧树脂在固化过程中会散发轻微气味，通风可快速散味，温湿度不适易导致作品雾白、固化缓慢；废弃树脂材料按化学品规范处理，工具不与餐具混用。

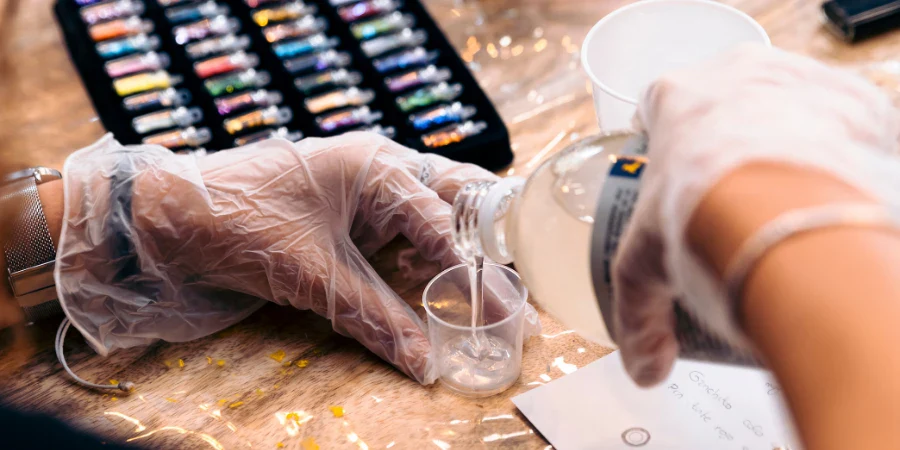

- 精准配比充分混合：树脂与固化剂常见配比为 3:1 或 2:1，务必按产品说明以重量比精准称量，先倒 A 胶再加 B 胶，缓慢搅拌 3-5 分钟，全程刮擦杯壁杯底，确保混合无条纹，混合不充分会导致作品发粘、无法完全固化。
- 把控固化与脱模节奏：树脂表干需 4-8 小时，完全固化需 24-72 小时，7 天后达到最大硬度，新手切勿脱模过早，避免作品变形、粘模；脱模后用美工刀修整边缘，再从低目数到高目数打磨，最后用抛光膏抛光恢复透明光泽。
- 大胆实验注重积累：鼓励尝试不同材料、技法的组合，比如在树脂中加入金箔、光纤丝、温变粉，打造独特效果；首次创作建议用少量材料试验，记录配比、温湿度、固化时间，建立专属创作数据，适配不同品牌树脂与季节的操作调整。
- 交流学习打造风格：与其他树脂艺术家交流创作经验，借鉴优质作品的配色、技法思路，同时结合自身喜好尝试创新，逐步形成专属创作风格，也可通过专业树脂艺术课程，系统学习进阶技巧。
四、常见问题与解决方案
新手创作环氧树脂艺术时，易因操作细节把控不当出现各类问题，针对性解决可有效提升作品质量，以下为高频问题及实用解决方案：
- 作品不固化 / 表面发粘：多为树脂与固化剂配比错误、混合不充分或环境温度过低，解决方案是重新按重量比精准称量，延长搅拌时间至 5 分钟，将创作环境温度提升至 20℃以上，若局部发粘可薄涂一层新的混合树脂补救。
- 成品气泡过多：原因包括搅拌过快、倒入过急、多孔表面未密封，解决方案是采用 “翻拌” 手法缓慢搅拌，沿搅拌棒缓慢倒入模具，木板、画布等多孔表面提前用密封剂或底涂处理，浇注后及时用消泡工具处理。
- 作品雾白 / 浑浊：核心诱因是环境湿度过高、树脂与低温模具接触，解决方案是使用除湿机将湿度控制在 70% 以下，将模具提前放置至室温，若成品已雾白，可用 2000 目以上砂纸打磨后抛光恢复透明度。
- 表面不平整 / 树脂流挂：因创作表面未找平、树脂浇注量过多，解决方案是用水平仪调整表面至完全平整，控制单次浇注量，若出现流挂，待树脂表干后用刮刀修整，固化后再进行打磨抛光。
- 颜色混色不均 / 结块：多为颜料添加过多或与树脂不相容，解决方案是选择树脂专用颜料，从少量开始逐步添加，搅拌颜料时轻轻混合，避免过度搅拌产生气泡，复杂配色可先在小杯试色。
- 成品出现划痕 / 开裂：划痕是因固化后未妥善保护，开裂是因树脂层过厚、温湿度骤变，解决方案是固化过程中放置在无尘无震动环境，单次浇注厚度不超过 1.5cm，分层浇注预留足够固化时间，避免作品在高温与低温环境间频繁切换。
五、创作进阶建议
- 从小型作品起步：新手先从杯垫、钥匙扣、手机壳等小型作品入手，掌握材料配比、消泡、固化等基础操作后，再尝试河流桌、大型抽象画、3D 雕塑等复杂作品，降低创作难度与材料损耗。
- 合理选择树脂类型：小件装饰作品可选用 UV 树脂，通过紫外线灯快速固化，提升创作效率；大型艺术创作、功能性作品（如餐桌、杯垫）优先选择环氧树脂 AB 胶，保障成品硬度与耐用性。
- 注重细节打磨：成品的边缘修整、表面抛光直接影响质感，低目数砂纸用于去除毛边，高目数砂纸用于打磨光泽，最后用抛光膏或牙膏轻擦，可让作品呈现玻璃般通透效果。
- 挖掘创意素材：生活中的干花、贝壳、金属片、旧照片均可作为包埋素材，结合不同配色与技法，让作品兼具创意与纪念意义，也可根据家居风格创作定制化装饰作品，提升实用性。
