环氧树脂浇注脱模剂选择技巧 (环氧脱模剂类型及使用方法)

本文围绕环氧树脂浇注用脱模剂展开，详细介绍了主流脱模剂类型、选择依据、应用方式，同时补充了脱模剂的专业分类、使用要点及生产中常见问题的解决办法，为环氧树脂铸造脱模操作提供全面的实操参考。

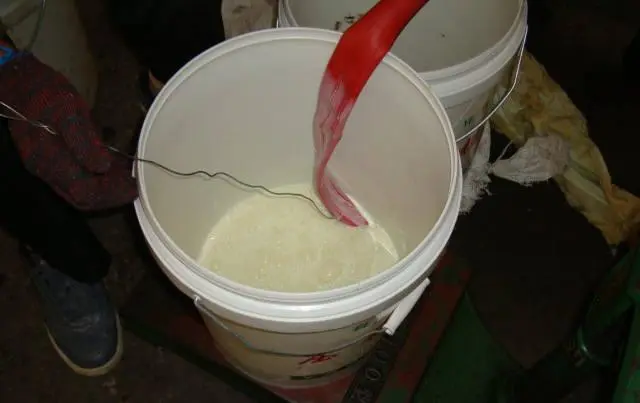

环氧树脂作为热固性聚合物，具备优异的物理强度、耐温性、耐化学性，除粘接、密封、涂层等应用外，还广泛用于铸造领域。但环氧树脂对金属、塑料等多数基材的强粘接性，会导致浇注成型后脱模困难，因此需在模具表面涂抹脱模剂形成隔离层，或直接采用特殊材质模具，确保环氧树脂铸件无缝脱模且不影响树脂固化效果。脱模剂的选型需综合考量基材与环氧树脂性质、铸件尺寸、施工难度、安全要求及成本等因素，其中含氟聚合物类和聚硅氧烷类是目前应用最广泛的两类脱模剂。

一、环氧树脂浇注主流脱模剂类型及特性

（一）聚硅氧烷（有机硅）类脱模剂

这类脱模剂是环氧树脂浇注的常用选择，核心依托有机硅低表面张力的特性形成稳定隔离层，细分品类及特点如下：

硅油：以聚二甲基硅氧烷为代表，常用黏度 0.100-1Pa.s，高黏度硅油可溶于有机溶剂或制成水基乳化液，也可与填料混合成膏状，适配不同模具形态；黏度大于 3Pa.s 的硅油制成喷雾型脱模剂，操作便捷且脱模效果优异，低温环境下不建议使用水基乳化液，避免水分难以蒸发影响成膜。
硅橡胶：可溶解于有机溶剂后喷涂在模具表面，溶剂挥发后形成硅橡胶薄膜，可硫化也可直接使用，脱模效果好且可重复涂布；也可直接用室温硫化硅橡胶制作模具，实现环氧树脂浇注的永久性脱模，同时模具仿真性极强。
硅脂：由硅油与气相二氧化硅混炼而成，呈膏状且触变性强，可直接在模具表面刮涂，适合模具结构简单的压力铸造场景。

有机硅类脱模剂整体施工简单、适配性广，成膜均匀且对环氧树脂固化无影响，成本适中，适合中小批量、常规温度的环氧树脂浇注生产。

（二）含氟聚合物类脱模剂

以 PTFE（聚四氟乙烯）为核心成分，凭借极低的表面临界张力和优异的化学稳定性，成为环氧树脂高温浇注的优选脱模剂：

核心特性：耐温性极佳，多数品级连续使用温度超 150℃，部分可达 260℃，耐树脂、溶剂腐蚀，脱模后无残留，不影响环氧树脂制品后续加工（如上漆、粘接）。
应用形式：可制成浓缩分散液涂料，喷涂后经 90℃烘干、380℃烧结并急冷淬火形成致密涂层；也有商用成品，分外用涂覆型和内掺混型，外用型可在模具表面形成高附着力薄膜，实现多次脱模，模具清洁频率低。
专用成品：如氟系列环氧电气脱模剂，无色无味、空气快速固化，一次喷涂可实现多个脱模周期，适用于绝缘子、干式变压器等电气环氧制品的常压浇注、真空注射、模压等工艺。

含氟聚合物类脱模剂脱模效果持久、适配高温工艺，但涂覆后需高温固化，工序相对复杂，成本高于有机硅类，适合高温模压、长期循环使用的金属模具及高要求环氧树脂浇注制品。

二、环氧树脂脱模剂的专业分类

除上述主流品类外，脱模剂可从多维度划分，不同分类适配不同生产需求，助力精准选型：

按使用方式：分内脱模剂和外脱模剂，外脱模剂直接涂覆于模具表面，是环氧树脂浇注的主要使用形式；内脱模剂加入环氧组分中，兼具内润滑和脱模作用，辅助提升脱模效果，减少树脂流体阻力。
按物理状态：分液体、固体，以液体脱模剂为主，固体多为蜡状物，液体脱模剂又分溶剂型、水基型，水基型更环保，适合对环境要求高的生产场景。
按使用寿命：分一次性、半永久性、永久性，一次性脱模剂单次使用后需重新涂覆，半永久性可实现多次脱模，永久性主要为硅橡胶、有机氟塑料制成的模具，成本高但脱模效果终身有效，适合定型化大批量生产。
其他品类：蜡类脱模剂（天然蜂蜡、合成聚乙烯蜡）成本低、易获取，适合模压、缠绕成型的环氧玻璃钢制品；树脂型脱模剂形成的隔离层坚韧，可重复脱模 10 次以上，对金属模具保护效果好，适合风电叶片、船体等大型环氧制品浇注。

三、环氧树脂脱模剂的选择与应用要点

（一）选型核心依据

模具材质：金属模具优先选含氟聚合物类或树脂型脱模剂，塑料模具适配有机硅类脱模剂，避免脱模剂腐蚀模具；
工艺温度：常温浇注选有机硅类，高温模压（150-180℃）选 PTFE 类含氟脱模剂；
生产规模：小批量试产选一次性有机硅喷雾脱模剂，大批量定型生产选半永久性含氟脱模剂或永久性硅橡胶模具；
制品要求：对表面光洁度、后续加工有要求的制品，选无残留的含氟脱模剂，常规制品可选成本更低的有机硅类。

（二）规范应用方法

模具预处理：使用前彻底清洁模具表面，去除油脂、旧脱模剂残留，确保表面干燥光洁，否则会导致脱模剂成膜不均；
涂覆方式：主流为喷涂，喷涂均匀性最佳，也可根据模具形态选择刷涂、刮涂、浇涂，喷涂时控制用量，避免过多导致残留；
涂覆次数：常规制品喷涂 2-5 遍，对表面质量要求严苛的制品，每喷涂一遍后用干净棉布擦拭，确保隔离层均匀无漏涂；
成膜等待：部分脱模剂（如含氟类、溶剂型）需等待溶剂挥发或完全成膜后再进行环氧树脂浇注，避免未成膜导致粘模。

四、环氧树脂脱模剂使用常见问题及解决办法

生产中脱模剂使用不当易引发粘模、残留、制品表面瑕疵等问题，针对性解决可提升生产效率和制品质量：

（一）粘模问题

主要原因：脱模剂涂覆不均形成漏涂区域、脱模剂未完全成膜、环氧树脂固化剂浓度过高、树脂固化度不足；
解决办法：漏涂区域补喷 2 遍脱模剂，延长脱模剂成膜时间；固化剂氨水过浓时更换乳白色专用脱模剂；确保环氧树脂固化度达标（巴柯尔硬度≥40）后再脱模，避免强行脱模。
应急处理：轻微粘模可用液氮将模具冷冻至 – 50℃保持 30 分钟，配合尼龙撬棒缓慢分离；中重度粘模可注入二氯甲烷：丙酮 = 3:1 的混合液，作用 15 分钟后用乙醇冲洗，再分离模具。

（二）脱模剂残留问题

主要原因：脱模剂喷涂过量、未擦拭模具、选用高残留的低品质脱模剂；
解决办法：喷涂后用干净棉布擦拭模具表面，控制涂覆量；更换无残留的含氟或高品质有机硅脱模剂；制品脱模后用 pH10.5 的碱性清洗剂 60℃超声处理 15 分钟，去除表面残留。

（三）制品表面雾面 / 留痕

主要原因：脱模剂成膜不均、模具表面有杂质、涂覆时环境湿度超标；
解决办法：重新清洁模具并均匀喷涂脱模剂，每遍喷涂后擦拭；环境湿度＞75% 时启动除湿系统，确保浇注环境干燥。

五、特殊脱模方案：专用材质模具

若想从根源上解决脱模问题，可直接采用硅橡胶或含氟聚合物（PTFE）制作模具，这类模具与环氧树脂无粘接性，无需额外涂抹脱模剂，且不影响环氧树脂的固化过程和制品性能。该方案虽前期模具制作成本较高，但可实现多次甚至永久性脱模，减少脱模剂采购和施工成本，适合定型化、大批量的环氧树脂浇注生产，能有效提升生产效率。
