本文详细解析聚酯船船体胶衣渗透鼓泡的形成原理、识别方法、预防措施，同时补充专业的修复工艺和行业相关知识，解答船主常见问题，助力船主及时处理该问题避免船体结构受损。
一、什么是船体胶衣渗透鼓泡
船体胶衣渗透鼓泡是聚酯船特有的物理化学反应现象，水渗透过船体表面的凝胶涂层后滞留在内部空腔，与涂层内化学物质发生反应使空腔不断扩大，最终形成鼓泡，若鼓泡破裂产生裂缝，水分会进一步侵入下方层压板，严重时会造成层压板分层，直接降低船体整体强度，对船舶航行安全造成威胁。
这种现象也被业内称作玻璃钢船舶的 “隐性病害”，其形成并非瞬间发生，而是水分长期缓慢渗透、内部反应不断积累的结果，在玻璃钢 / 聚酯材质船舶中属于较为常见的问题。
二、如何识别船体胶衣渗透鼓泡
- 外观识别：最直观的特征是船体凝胶涂层表面出现大小不一的鼓泡，伴随涂层局部增厚，小鼓泡无明显安全隐患，当鼓泡尺寸达到 5 毫米至 50 毫米之间时，说明渗透问题已加重，需及时处理。
- 触感与拆解识别：小心撬开鼓泡，会有水分从中释放，且散发出明显的酸醋味，这是因玻璃纤维粘结剂水解分解出酸性物质所致；若出现结构性渗透，聚酯层压板会受影响，表面露出松散的玻璃纤维，此时鼓泡周边的涂层会失去韧性，按压易出现开裂。

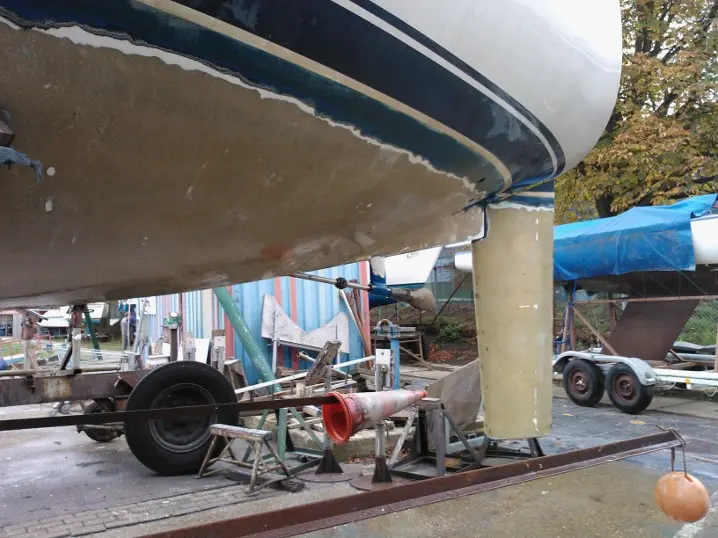

- 专业检测识别：吊船出水后立即用油性笔标注鼓泡位置，防止水分蒸发后鼓泡收缩难以辨识；也可使用湿度仪检测船体不同区域，湿度差异明显的部位即为渗透隐患区；还可通过敲击法辅助判断，用橡胶锤敲击船体，空层区域会发出沉闷的声响。
三、船体胶衣渗透鼓泡的形成原因
（一）生产工艺层面
- 固化工艺不当：胶衣及积层树脂固化时，温度（最佳 16-30°C）、湿度（相对湿度低于 80%）未达标，或固化剂用量不足（应控制在 1-2.5%）、含水量过高（含水量≤3%），会导致胶衣固化不充分，表面存在微小孔隙，为水分渗透创造条件。
- 铺敷操作不规范：玻璃纤维层与胶衣层之间按压、脱泡不彻底，形成微小空腔；胶衣背后第一层玻纤未被树脂完全浸润，层间结合力不足，易出现水分滞留的空隙。
- 胶衣层厚度不足：航海级胶衣建议厚度为 0.6mm 左右，若胶衣层过薄，致密性不足，抗水解能力大幅下降，水分易快速渗透，实验表明胶衣厚度从 0.25mm 增加至 1mm，抗起泡时间可从 350 小时提升至 1500 小时。
（二）材料选择层面
- 胶衣与树脂质量：普通邻苯胶衣抗水解性差，远不及航海级间苯 / 新戊二醇胶衣；积层树脂若选用耐水性差的类型，会加快层间渗透，乙烯基积层树脂耐水泡性优于间苯树脂，间苯树脂又优于邻苯树脂。
- 玻璃纤维与填料：乳液型粘结剂的玻璃纤维毡易水解产生酸性物质，粉末粘结剂型则更耐水；胶衣中填料若选用碳酸钙，其不规则颗粒结构易形成水渗透通道，滑石粉的片状结构则能延缓水分渗透。
- 添加剂使用不当：颜料糊配比过高、催化剂载体更换不当，或施工中过量使用丙酮清洗，都会降低胶衣层的抗渗透能力，加速鼓泡形成。
（三）船舶使用与保养层面
- 长期浸泡与环境影响：船舶常年在海水中浸泡，海水的盐分、温度变化会加速胶衣层老化，同时增大渗透压，促使水分向船体内部渗透。
- 日常检查缺失：未及时发现胶衣层的微小划痕、破损，水分从破损处侵入；未定期对船体进行全面检查，小鼓泡未及时处理，逐渐发展为大面积渗透。
- 外力损伤未修复：船体因搁浅、碰撞、摩擦出现的胶衣层破损，若未及时修补，会成为水分渗透的主要入口，加重渗透鼓泡问题。
四、船体胶衣渗透鼓泡的修复方法
（一）轻微鼓泡修复（无层压板损伤）
- 用木锤轻轻敲击鼓泡处，将内部气泡彻底弄破，排出积水；
- 用刀或圆锉将鼓泡处斜削处理，增大胶接面积；
- 用丙酮反复清洁处理部位，去除油污、水分和残留杂质；
- 涂抹船检部门认可的胶衣腻子，腻子涂抹高度略高于胶衣表面；
- 待腻子固化后，用 400-600# 耐水砂纸贴在垫板上打磨平整，根据船体部位需求，用抛光剂进行抛光。
（二）中度渗透修复（鼓泡开裂但层压板未外露）
- 沿鼓泡周边 5-10mm 处划圈，用砂轮或金属锯切除破损胶衣层，切至坚实的胶衣基层为止；
- 将切除部位削成 V 型槽，用丙酮清洁槽内及周边区域，确保无杂质、干燥；
- 向 V 型槽内填充胶衣树脂，或用刮刀逐层填充胶衣腻子，每次填充后确保无气泡；
- 固化后依次用 400#、600# 砂纸打磨，抛光处理，使修复部位与周边胶衣层保持一致。
（三）结构性渗透修复（层压板外露、纤维松散）
- 切除破损的胶衣层和受损的层压板，切除边缘斜削处理，斜接角宽度按板厚确定（板厚 10mm 以上时，斜面宽≥板厚的 1.5 倍）；
- 用丙酮清洁切除区域，将玻璃纤维毡、粗玻璃纤维布按工艺剪裁，底层铺毡，上层铺布，每层布比下层毡小 15mm 以上，最后再铺一层毡；
- 按糊制工艺铺敷玻璃纤维材料并涂刷树脂，确保树脂完全浸润纤维，用脱泡辊压实排泡；
- 待树脂固化后，涂抹胶衣腻子找平，打磨抛光；修复后需保证修补部位强度与原船体相应部位一致。
五、船体胶衣渗透鼓泡的预防措施
- 定期全面检查：新旧船舶均需定期检查，吊船出水后立即检查胶衣层，标注鼓泡、划痕、破损部位，及时处理；建议每 3-6 个月进行一次常规检查，每年进行一次深度检测，平均可减少 18% 的维修成本。
- 做好日常防护：避免船体搁浅、碰撞，装卸货物时防止尖锐物划伤胶衣层；船舶停泊时，做好防摩擦、防碰撞措施，减少胶衣层外力损伤。
- 及时修复微小破损：发现胶衣层的划痕、小裂缝、小鼓泡时，立即按轻微修复工艺处理，避免破损扩大，水分进一步渗透。
- 做好船体养护：定期为船体胶衣层做打蜡、封釉处理，增强胶衣层的致密性和抗水性；船舶长期闲置时，尽量上岸存放，避免长期浸泡在水中。
- 选择优质材料与专业施工：建造或维修船舶时，选用航海级间苯胶衣、耐水性好的积层树脂和粉末粘结剂型玻璃纤维毡；施工时选择专业团队，保证固化、铺敷等工艺符合标准。
六、渗透检查的核心好处
- 平均维修成本减少 18％，避免小问题发展为大面积结构性损伤，大幅降低后期维修费用；
- 深入了解渗透鼓泡的形成原因、发展结果和对应解决方案，针对性做好船体养护；
- 有效预防或推迟船体重大维修，延长胶衣层和船体结构的使用寿命；
- 常规检查操作简单、价格实惠，无需高额设备和人工成本，船主可自行完成基础检查。
七、船主常见问题解答
1. 小型鼓泡不处理会自行消失吗？
不会。小型鼓泡是水分初步渗透的表现，若不处理，水分会持续侵入，内部化学反应不断进行，鼓泡会逐渐变大，最终发展为中度甚至结构性渗透，且水分蒸发后鼓泡看似消失，实则内部孔隙仍在，渗透会继续加重。
2. 所有聚酯船都会出现渗透鼓泡吗？
渗透鼓泡是聚酯 / 玻璃钢船的常见问题，但并非不可避免。通过选用优质材料、规范施工工艺，再加上日常科学养护和定期检查，可大幅延缓甚至避免渗透鼓泡的出现，实验表明专业养护的船舶，胶衣抗起泡时间可延长 10 倍以上。
3. 自行修复需要注意什么？
自行修复仅适用于轻微鼓泡和小破损，修复时需保证施工环境干燥、无尘，温度控制在 16-30°C；丙酮、树脂等材料具有一定腐蚀性，需做好防护；若出现层压板外露、纤维松散等结构性问题，建议交由专业船厂修复，确保船体强度。
4. 海水和淡水对胶衣渗透的影响有区别吗？
有区别。海水中的盐分会增大船体内部的渗透压，加速水分向胶衣层内渗透，同时盐分会腐蚀玻璃纤维和树脂，加重层间损伤；淡水虽渗透速度较慢，但长期浸泡仍会导致胶衣层水解，同样会引发鼓泡，只是发展速度比海水环境慢。
