环氧树脂适用木质表面吗 (施工方法及常见问题)

本文核心介绍环氧树脂可适配各类木质表面，核心前提为木材干燥洁净，同时详解施工前处理、施工注意事项、木材与树脂适配的专业要点，并解答使用中常见的开裂变色起泡等问题，为木质表面环氧树脂应用提供全面实操参考。

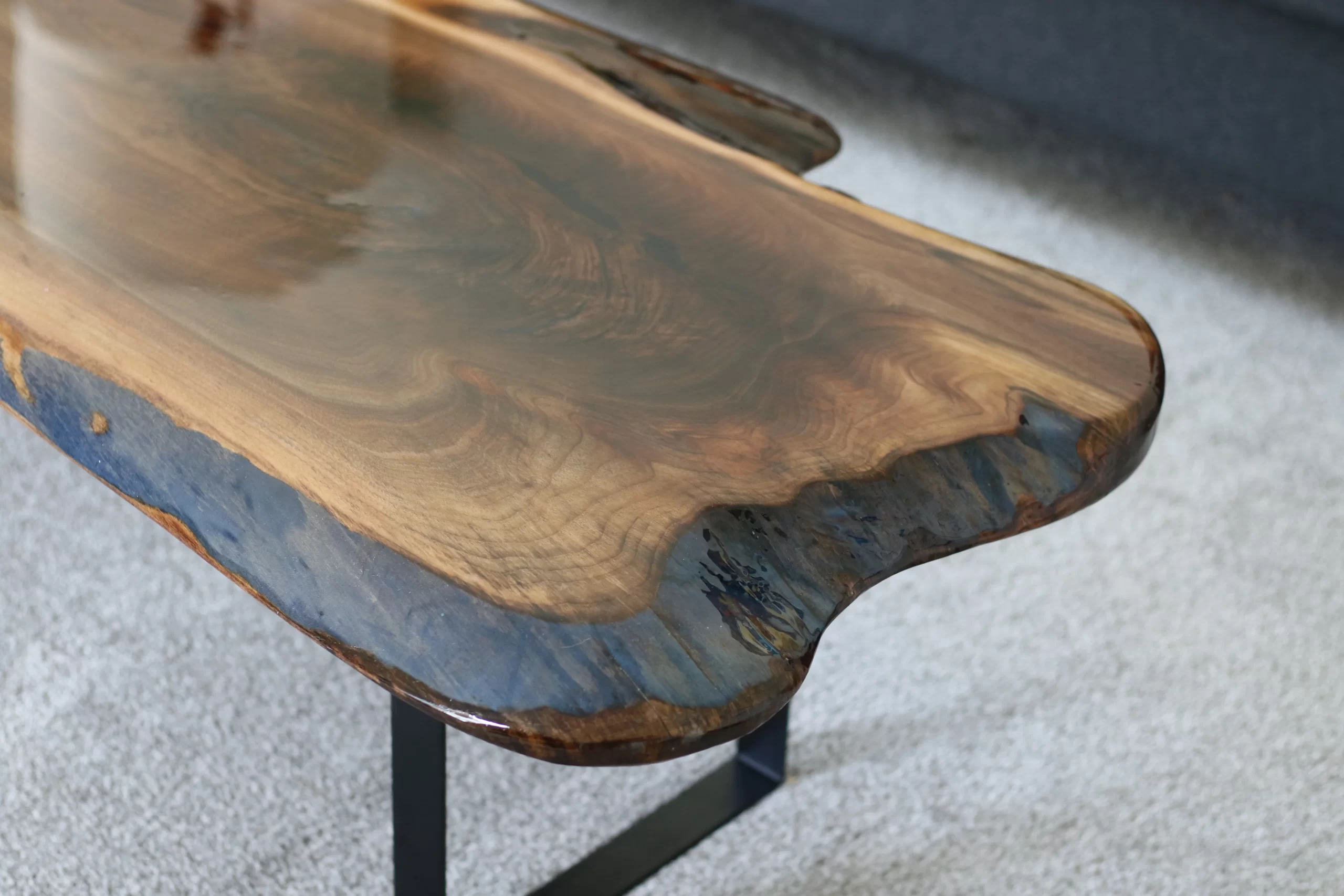

一、环氧树脂对木质表面的适配性核心结论

环氧树脂具备极佳的附着力，只要保证木材干燥且表面干净无杂质，便能牢固粘附在所有类型的木质表面，不管是实木、复合木还是速生材等，均能实现良好的粘结效果，同时环氧树脂还可通过浸渍填充的方式提升木材的力学性能、尺寸稳定性，是木材改性和表面处理的优质材料。

但木材作为天然多孔材料，自身会随温度、湿度变化发生膨胀收缩，若处理不当，会对固化后的环氧树脂产生挤压，易引发树脂开裂；且木材中的水分会导致树脂固化时出现浑浊、分层、起泡等问题，直接影响粘结效果和外观。

二、木质表面环氧树脂施工前核心处理步骤

1. 木材干燥处理

需将木材烘干至含水率8%-12% 为最佳，户外木材还需额外做好前期的防潮处理，避免内部残留水分影响树脂固化；若为潮湿环境下的施工，需保证施工环境相对湿度小于 60%，雨天不建议操作。

2. 表面清洁与打磨

使用砂纸打磨木材表面，彻底去除表面的油脂、蜡质、灰尘、松动纤维，以及原有漆面、蜡层等附着物，打磨方向需顺着木材纹理，保证表面平整；缝隙处需用毛刷或吸尘器清理杂质，有破损、虫孔的部位需先剔除松散部分。

3. 提前小样本测试

环氧树脂会轻微加深木材颜色，增强木材纹理层次感，若需保留木材原有原色，建议先取木材小样进行树脂涂抹测试；若测试后发现颜色变化不符合预期，可先在木材表面涂刷透明干燥木材密封剂（非树脂类），密封后再涂抹环氧树脂，有效隔绝树脂与木材直接接触，保持木材原色。

三、木质表面环氧树脂施工专业要点

1. 材质适配：木材粘接优先选择木质专用增韧型环氧树脂，这类树脂添加了木材亲和成分，固化后有一定韧性，能适配木材的热胀冷缩，避免胶层开裂；户外木质家具需选用耐候型环氧树脂，防止雨水浸泡、紫外线照射导致胶层老化发黄。
2. 缝隙填充：若木材表面有较大裂缝、缝隙，可在环氧树脂中混合与木材颜色一致的木粉，既能填充缝隙，又能增强树脂与木材的粘结力，填充后用夹具固定，避免树脂流失。
3. 涂抹与固化：环氧树脂与固化剂按比例混合后，需缓慢搅拌避免卷入空气，混合后静置 5-10 分钟让气泡自然上浮；涂抹时用刷子或滚筒保证均匀，避免出现条纹，单遍胶层厚度不超过 0.3 毫米；固化时需遵循 “逐步升温、缓慢冷却” 原则，避免温度骤变产生内应力，常规木质项目需保证 48 小时完全固化后再受力使用。
4. 多层施工：若需涂抹多层环氧树脂，需保证上一层完全固化（至少 24 小时）后再进行下一层施工，每层施工前可轻微打磨表面，提升层间粘结力。

四、环氧树脂应用于木质表面常见问题及解决办法

1. 树脂固化后开裂

常见原因：选用刚性无增韧剂的环氧树脂、木材含水率超标、固化时温度骤变、胶层固化不完全。

解决办法：更换添加聚硫橡胶 / 聚氨酯的增韧型环氧树脂；将木材烘干至标准含水率；采用室温初步固化后适度升温的工艺，避免骤冷骤热；延长固化时间，必要时进行规范后固化处理。

2. 树脂固化后浑浊、分层、起泡

常见原因：木材内部残留水分、搅拌树脂时卷入空气、胶层过厚导致挥发物无法排出、环境湿度超标。

解决办法：80℃烘干木材 2 小时去除内部湿气；缓慢搅拌树脂，必要时进行真空脱泡；控制胶层厚度，及时用热风枪轻扫表面消除气泡；在干燥环境下施工，做好环境除湿。

3. 木材表面颜色异常加深

常见原因：环氧树脂与木材内部色素发生反应，多孔性木材（如松木、雪松）吸附树脂更明显。

解决办法：提前做小样本测试，若需保留原色，先涂刷非树脂类透明密封剂；选择低渗透性的环氧树脂产品，减少对木材色素的影响。

4. 树脂与木材剥离、粘接不牢

常见原因：木材表面油脂蜡质未清理干净、环氧树脂与木材相容性差、施胶后过早受力。

解决办法：彻底打磨并清洁木材表面，必要时用脱脂剂处理；选用木质专用环氧树脂；施胶后用夹具固定，待 48 小时完全固化后再拆除夹具并使用。

五、环氧树脂在木质表面的延伸应用

环氧树脂不仅可作为木质表面的涂层和粘接剂，还可通过真空加压浸渍的方式填充到木材纤维缝隙和细胞腔中，形成物理填充与化学交联的协同作用，大幅提升木材的密度、力学强度、尺寸稳定性，还可通过改性环氧树脂（如导热阻燃型、生物基型）赋予木材导热、阻燃、环保等附加性能，拓宽木材在建筑、家具、装饰等领域的应用场景。

对于多孔性较强的木材（如雪松、松木），若需进行浸渍改性，优先选择低粘度环氧树脂（黏度 20～300mpa・s），这类树脂渗透性佳、载药率高，改性效果更显著。
