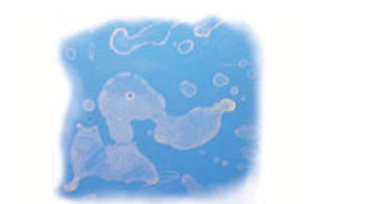

您是否曾在双组分环氧树脂的薄膜上看到蜡状、通常发白的雾状物？
很可能是一种叫做胺红的东西，它是由固化剂与大气中的水分和二氧化碳发生反应引起的。有时它也会表现为表面油腻或粘稠，虽然可以用一些通用肥皂和硬毛刷或打磨垫去除，但这绝对不是您想要看到的。
胺类脸红的危害
胺发白在几个层面上是个坏消息，因为它会干扰许多性能并导致附着力差、光泽差和重涂困难。
实际上，底漆上的胺发红意味着您会增加出现诸如在第二层涂层中爬行等问题的风险。您还可能最终导致大规模分层，因为胺腮红基本上在受影响的表面上起到了强大的粘附屏障的作用。另一方面，如果您的面漆出现胺腮红，那么您最终会出现视觉缺陷，并且表面会更容易从粘性中沾上污垢。
如何避免胺泛红
如前所述，胺发白是环氧固化剂中的胺与二氧化碳和水分反应的结果。有些胺比其他胺更容易出现问题，根据经验，那些不溶于水的风险较小。根据我自己的经验，我发现了基于异佛尔酮二胺(IPD)的环氧树脂固化剂——一种非常常见的固化剂，因为它具有高反应性、非常稀薄且便宜——特别容易发生胺发白，在这方面要小心感觉。
显然，条件对固化剂是否会发白也起着重要作用，凉爽、潮湿的条件是最大的问题。在这种情况下，空气中有大量水分，固化速度会大大减慢，从而使反应有足够的时间进行。在较温暖的天气下，固化周期会缩短，胺发白往往会更不一致地发生，而且我已经看到产品在前一天在相同情况下完美下降后表现不佳。
胺类腮红的其他一些建议
最后，关于胺类腮红，我还有一些其他建议。
首先，在遇到胺泛白问题时，很少有人会考虑等式中的二氧化碳部分。二氧化碳升高的一个常见来源是用于加热房间和缩短固化时间的燃气加热器。如果您使用的是容易发红的固化剂，那么加热房间可能不是一个选择。其次，检查任何产品泛白可能性的最简单方法是通过技术数据表(TDS)。在使用前检查产品限制并查看制造商对湿度和温度要求的说明。如有疑问，请直接询问制造商。
大多数使用环氧树脂地坪一段时间的承包商都发现过某种形式的胺发白。你？你做了什么？
