手糊玻璃钢模具的使用寿命无固定值，核心由模具表面胶衣类型决定，聚酯胶衣简易模仅适短期使用，乙烯基胶衣模具可达 300-400 模，环氧胶衣模具可超千模，同时模具材料、制造工艺、日常使用操作与维护也会显著影响其寿命，做好科学选材、规范制作与预防性维护，能在控制成本的前提下大幅延长模具使用时长。
一、手糊玻璃钢模具的基础寿命参考
玻璃钢模具因制造成本低、制作门槛低，适配中小厂家小批量生产需求，其使用寿命核心由表面胶衣类型决定，在模具结构无明显变形、使用操作规范的前提下，不同胶衣打造的模具基础寿命有明确参考标准，且整体性能与寿命呈正相关、与成本呈负相关：
- 聚酯胶衣模具：为简易模常用胶衣，综合性能最弱，仅适合短期、小批量使用，无明确耐用模次参考，不建议用于对寿命有要求的模具加工；
- 乙烯基胶衣模具：性价比最高，是手糊玻璃钢模具的主流选择，综合性能优异，可稳定满足300-400 模的生产需求；
- 环氧胶衣模具：综合性能最强，耐用性极佳，正常使用下可达到上千模甚至更高，适合大批量、长期连续的生产场景。
理想的模具使用状态为：模具表面胶衣达到寿命极限时，整体结构变形仍在可接受范围内，此时仅需通过低成本的胶衣翻新处理，即可让模具继续投入生产，最大化降低模具更换成本。
二、影响手糊玻璃钢模具寿命的核心因素
手糊玻璃钢模具的实际寿命并非仅由胶衣类型决定，而是由材料选择、制造工艺、使用与操作三大核心因素共同影响，任一环节出现问题，都会大幅缩短模具的实际使用时长。
（一）材料选择：模具寿命的基础保障
模具的材料体系直接决定其物理性能，是影响寿命的根本因素，不同树脂体系的模具性能、寿命与成本差异显著，且需遵循 “性能为先，成本适配” 的选材原则：
- 树脂体系性能排序：环氧＞乙烯基＞聚酯，环氧树脂模具强度高、耐腐蚀性好、变形量小，乙烯基树脂兼顾性能与成本，聚酯树脂仅适简易模，三者制造成本也随性能递减；
- 零收缩树脂的优势：新型零收缩树脂能精准控制模具加工精度，减少成型后收缩变形，同时提升模具整体耐用性，是高端模具的优选材料，能有效延长模具实际寿命；
- 选材核心原则：需根据产品生产需求（批量、使用环境）选择适配材料，在满足模具物理性能的前提下再寻求成本优化，切勿用低价材料代替正品，此类替代会以牺牲模具质量和耐用性为代价，看似降低制造成本，实则大幅缩短寿命、增加后期更换与维护成本。
（二）制造工艺：模具寿命的关键支撑
合理规范的制造工艺是保证模具性能、延长寿命的关键，即便选用优质材料，若工艺不当，模具在使用中也会快速出现脱层、开裂、变形等问题，核心工艺要点需覆盖设计、成型、后处理全流程：
- 模具设计：需根据产品外形、受力情况进行科学设计，合理规划模具结构、分型面，避免因设计缺陷导致使用中局部应力集中，引发开裂、变形；

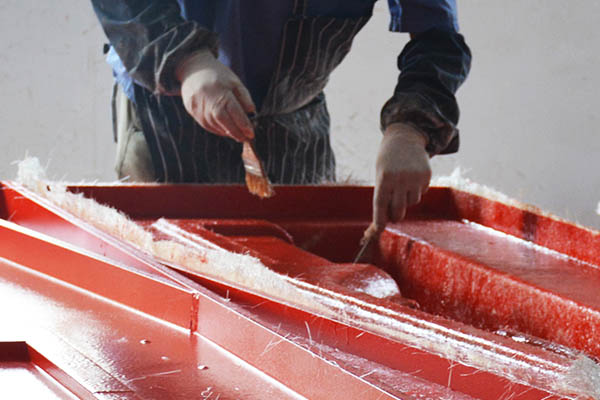

- 成型工艺：多数手糊模具采用手工糊制，操作简单、成本低，但需保证铺层均匀、树脂充分浸润纤维、辊压消泡彻底，避免层间气泡、干纱等问题；追求更高性能可采用真空工艺成型，模具致密度更高、结构更稳定，寿命也会相应提升；
- 后处理细节：模具成型后，加强筋处理是关键，需根据模具大小、受力点合理布置加强筋，提升模具整体刚性，减少使用中的变形；同时做好胶衣层、过渡层的粘结处理，避免后期脱层。
（三）使用操作：模具寿命的直接影响因素
不规范的生产操作是缩短模具寿命的最常见原因，日常使用中的不当操作会直接损伤模具表面胶衣和内部结构，而预防性维护则是延长模具寿命的有效手段：
- 不规范操作的危害：脱模时暴力撬拽、制品粘模后强行剥离、未及时清理模具表面残留树脂、脱模剂使用不当等，会直接划伤胶衣层、破坏模具表面，甚至导致模具结构破损，不仅缩短寿命，还会增加返工、维修成本；
- 预防性维护的重要性：预防性维护是主动保护模具表面，如每次脱模后及时清理模具、定期检查胶衣层状态、规范涂抹脱模剂，而非等模具出现粘模、破损后再处理，后者会导致模具质量下降、维护成本升高；
- 模具管理要求：遵循标准化的模具使用与管理流程，专人负责模具的使用、清理与维护，做好使用记录，及时发现模具的微小损伤并处理，才能让模具发挥最大使用价值。
三、延长手糊玻璃钢模具寿命的专业实操技巧
想要在控制成本的前提下，让模具实际寿命接近甚至超过理论寿命，需从选材、制作、使用、维护、翻新五个维度做好全流程把控，核心实操技巧如下：
1. 科学选材：按需匹配，拒绝劣质替代
- 小批量（＜300 模）、普通民用产品，选用乙烯基胶衣 + 乙烯基树脂体系，兼顾性价比与寿命；
- 大批量（＞1000 模）、高端产品或腐蚀性环境使用的模具，选用环氧胶衣 + 环氧树脂体系，提升耐用性；
- 仅临时打样、小批量试产的简易模，可选用聚酯胶衣 + 聚酯树脂，控制制造成本；
- 对精度要求高的模具，直接选用零收缩树脂，减少变形，延长实际使用时长。
2. 规范制作：严控工艺，保证模具成型质量
- 手糊成型时，玻璃纤维铺层需层层错开搭接，避免搭接缝集中，辊压时遵循 “从中间向四周” 原则，确保树脂充分浸润纤维，无气泡、干纱；
- 胶衣层喷涂严格按规范操作，湿膜厚度控制在 0.75mm±0.1mm，保证胶衣层均匀、致密，与过渡层粘结牢固；
- 模具成型后，根据实际尺寸和受力情况布置加强筋，加强筋与模具本体粘结牢固，提升整体刚性，防止使用中变形；
- 模具制作完成后，做好充分的固化养护，常温下养护不少于 48 小时，大型模具延长至 72 小时以上，确保树脂完全固化，提升模具强度。
3. 规范使用：轻拿轻放，杜绝暴力操作
- 脱模时使用专用脱模工具，轻撬慢推，避免暴力撬拽划伤模具表面胶衣，若出现粘模，先通过脱模剂辅助脱模，而非强行剥离；
- 产品成型后，及时清理模具表面的树脂残留、杂质，用专用清洗剂擦拭，避免残留树脂固化后粘在模具表面，下次脱模时划伤胶衣；
- 避免模具受到碰撞、挤压，存放时放置在平整、干燥的场地，做好防护，防止模具变形、破损。
4. 预防性维护：定期保养，主动保护模具
- 每次使用后：清理模具表面，擦干水分，均匀涂抹脱模剂，形成保护膜，防止模具表面氧化、污染；
- 定期检查：每生产 50 模后，全面检查模具表面胶衣层状态，查看是否有划痕、开裂、脱层，及时处理微小损伤，避免问题扩大；
- 环境防护：模具存放和使用环境保持阴凉、干燥、通风，避免阳光直射、高温高湿，防止胶衣层老化、树脂水解。
5. 胶衣翻新：低成本修复，延续模具寿命
当模具胶衣层出现轻微划痕、老化，或达到基础寿命但结构无变形时，可通过胶衣翻新实现模具复用，核心步骤：
- 清理模具表面，去除脱模剂和杂质，用 240 目砂纸将老化、破损的胶衣层打磨至粗糙，清理粉尘；
- 按规范喷涂新的胶衣层，薄喷多道，控制总厚度与原胶衣层一致，保证均匀、致密；
- 胶衣层固化后，做简单的抛光处理，涂抹脱模剂，即可重新投入生产。
四、手糊玻璃钢模具常见问题及解答
1. 为什么同款乙烯基胶衣模具，有的能用到 400 模，有的仅用 200 模就出现胶衣脱落？
核心原因是制造工艺和使用操作的差异：若模具制作时胶衣层与过渡层粘结不牢、铺层辊压不规范，或使用中频繁暴力脱模、未及时清理残留，会导致胶衣层提前损伤、脱落；而规范制作 + 标准化使用 + 定期维护的模具，能达到甚至接近理论 300-400 模的寿命。
2. 环氧胶衣模具成本比乙烯基高，是否适合中小厂家小批量生产？
不建议，环氧胶衣 + 树脂体系的模具制造成本显著高于乙烯基，中小厂家小批量（＜300 模）生产时，选用环氧模具会大幅增加单产品的模具成本，性价比极低；此类场景优先选用乙烯基胶衣模具，既能满足生产需求，又能控制成本。
3. 模具使用中出现轻微变形，还能继续使用吗？
需看变形量是否在产品公差范围内：若变形量小，产品成型后尺寸仍符合要求，可通过调整加强筋、后期校正的方式处理，继续使用；若变形量过大，导致产品尺寸超标，或变形引发模具局部应力集中，易出现开裂，则不建议继续使用，避免生产不合格产品。
4. 零收缩树脂制作的模具，寿命是否比普通树脂模具更长？
是的，零收缩树脂制作的模具，成型后收缩变形量极小，模具精度更高，且内部结构应力更小，不易出现因收缩导致的层间开裂、胶衣脱落等问题，同时零收缩树脂的致密性更好，耐磨损、耐腐蚀性更强，实际寿命比同类型普通树脂模具高 20%-30%。
5. 模具表面出现细小划痕，该如何处理才能避免影响后续使用？
若划痕较浅，仅损伤胶衣层表面，用 400 目砂纸轻轻打磨划痕部位，清理粉尘后，薄喷一层同型号胶衣，固化后抛光即可；若划痕较深，穿透胶衣层至过渡层，需用 240 目砂纸打磨划痕周边，露出新鲜基层，再喷涂胶衣层修复，避免划痕扩大导致粘模。
6. 脱模剂使用不当，会对模具寿命产生哪些影响？
若脱模剂涂抹不均、用量过多，会导致产品与模具之间出现隔离层不均，易引发粘模，强行脱模会划伤模具；若使用与胶衣不兼容的脱模剂，会与胶衣发生化学反应，破坏胶衣层结构，导致胶衣老化、脱落，大幅缩短模具寿命；需选用与模具胶衣匹配的专用脱模剂，均匀薄涂，形成保护膜即可。
7. 手糊玻璃钢模具最多能翻新几次？
模具的翻新次数由内部结构状态决定，若模具整体结构无变形、层间无脱层、树脂本体无老化，仅胶衣层损伤，可反复翻新 3-5 次；若模具内部出现层间开裂、树脂水解老化，即使翻新胶衣层，也无法保证模具性能和产品质量，此时应更换新模具。
8. 如何判断手糊玻璃钢模具已经达到使用寿命，需要更换？
当模具出现以下情况时，说明已达到使用寿命，建议更换：
- 胶衣层大面积脱落、开裂，翻新后仍频繁出现粘模，维护成本过高；
- 模具整体变形量超过产品公差范围，无法校正，导致产品尺寸超标；
- 模具内部出现层间脱层、树脂老化粉化，整体强度大幅下降，使用中易破损；
- 模具维修、翻新的累计成本，接近制作新模具的成本，无继续维护的价值。
