本文系统讲解小型帆船玻璃钢胶衣选材配色、固化配比、施工流程、打磨抛光与常见问题处理，手把手实现无痕修复，兼顾DIY实操与专业标准。
一、胶衣选材与配色（无色差核心）
优先选用与船体/甲板原厂色号一致的胶衣，提高匹配度。长期紫外线照射会使原胶衣变浅，必要时添加专用色浆微调，实现完美同色。使用前确认胶衣已添加约2%苯乙烯蜡助剂，形成阻氧层确保表干不粘手，满足湿磨条件。使用前充分搅拌至少1分钟，保证颜料与树脂均匀分散。
二、固化剂配比与施工环境（成败关键）
胶衣标准固化剂为MEKP，添加比例2%为理想，3%为快速固化，超过4%易导致固化失败，低于1.5%固化不完全。参考配比：每10ml树脂加6滴固化剂，1英式汤匙约14.2ml。施工温度最低不低于13℃，理想16–20℃，温度越高固化越快，低于10℃严禁施工，树脂与固化剂避免冻结。15℃时适用期约15分钟，完全固化1–3小时；20℃约1.5小时表干不粘手。
三、小面积损伤标准修复步骤（7步实操）
清洁除杂：彻底清理破损区，刮除松动颗粒，细微划痕用丙酮脱脂除油。

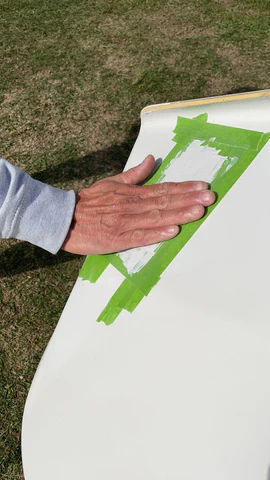

打磨造毛：美纹纸界定施工区，120目氧化铝砂纸打磨破损区，形成咬合面，丙酮再次清洁。

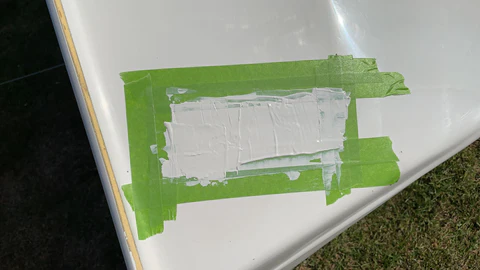

调胶施工：按色号配色并加固化剂搅匀，小塑料抹刀薄涂首遍，温度达标再施工。
充分固化：常温固化3–4小时，20℃约1.5小时表干，未完全固化不打磨。
逐级精磨：180目水磨砂纸找平，依次用200、400、600、800目，最后1000、1200目精磨，全程大水冷却防堵砂。
补涂找平：凹陷处重复补涂与打磨，仍以1000/1200目收尾，严控打磨范围不破坏原胶衣。

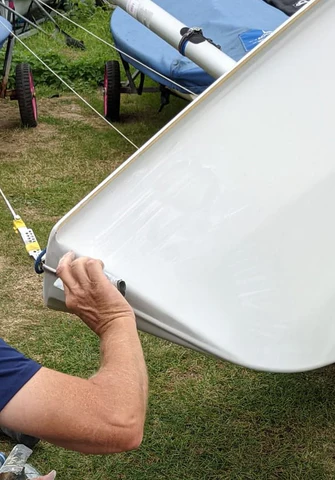

抛光封釉：1200目水磨后用粗抛、精抛，搭配船用抛光剂，还原镜面光泽。
四、专业知识补充
胶衣作用：作为玻璃钢外层防护，密封防水、抗UV、保光泽，破损不及时修会进水起鼓、分层。
材料区别：常规胶衣为邻苯型，水线以下常用乙烯基酯胶衣，耐渗水与渗透压更优。
厚度控制：修补层单次0.4–0.6mm为宜，过薄易起皱，过厚易开裂。
施工禁忌：高湿、低温、结露环境不施工，避免灰尘、油污影响附着力。
五、实操案例
船体：甲板，浅划痕未露玻纤。流程：丙酮清洁→120目打磨造毛→配色胶衣+2%MEKP→薄刮涂→20℃固化2小时→180/400/800/1200目水磨→抛光→封釉，完工无色差、光泽一致。
六、常见问题解答
Q1：新胶衣与原厂有色差怎么办？
A：先核对色号，UV老化导致原漆变浅，可加少量白色/灰色浆微调，小面积试喷对比后再施工。
Q2：胶衣固化后发粘怎么处理？
A：多为蜡助剂不足或阻氧不佳，薄喷一层含蜡面涂，或重新打磨后补涂合格胶衣。
Q3：冬季低温如何保证固化？
A：提高环境温度至15℃以上，固化剂比例调至2.5%–3%，延长固化时间至4–6小时。
Q4：打磨穿原胶衣露基材怎么办？
A：扩大防护范围，先薄涂一层封闭树脂，再按流程补胶衣、逐级打磨。
Q5：防滑甲板修复能打蜡吗？
A：不可打蜡，会丧失防滑性，仅用抛光剂还原光泽即可。
