铝粉至少需要添加50%的比率（重量），才可以得到一个看似金属的外表。更高的比率（直到树脂流动极限）， 将产生更加引人注目的金属外观和感觉。
在浇注后，金属外观并不会很明显或鲜艳，因为金属颗粒被一层非常薄的树脂层而掩盖。为了突出金属外观，可以用打磨块或金属刷来摩擦浇注制品表面。
当在聚酯或乙烯基树脂体系中添加金属粉，应该将树脂提前进行催化，这点很重要，以此而避免任何不利的金属粉与催化剂之间的反应（快速氧化）。
这种氧化或其他不利的反应，虽然在聚氨酯或环氧树脂中不大可能发生，但最好还是先混合树脂和固化剂然后再添加金属粉。
许多方法都可以用于加快树脂凝胶时间，但你是需要结合实际情况，综合考虑找到更符合自己的应对措施。首先你要了解你用的是哪种树脂，环氧树脂，还是不饱和树脂，显然它们的处理方式是略有不同的。 第一，温度是影响树脂凝胶时间关键因素 一般来说，无论是环氧树脂，还是其它类型聚酯树脂，环境温度越高，树脂固化反应越快，凝胶时间也就越短。比如环氧树脂，在常温25℃时，需要5个小...
是的，即使不加固化剂，树脂在过保质期或受热等因素影响下，也会凝结成固块而导致无法继续使用。这样的树脂固块是没有强度的，软软的感觉或者黏糊状，尤其是开封后的聚酯树脂更容易提前到临期状态。低温储存依然是最优的选择，不要低于8℃即可，即使厂家多推荐常温保存。

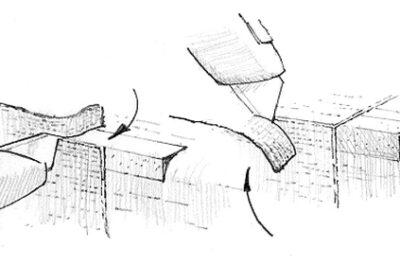

对于玻璃钢行业来说，表面毡是再熟悉不过的玻纤织物，常见规格有30g和50g居多。更厚的也有，但是偏硬，不利于拐角铺层处理，所以只能用于特定需求。 表面毡可以用于增强物的第一层，或在胶衣背面起到“纹路隔离层”，这能得到相对光滑、平整的表面质量。同样，也能用在玻璃钢制品的最后一层，达到光滑的产品背面。 无论用于玻璃钢部件加工，还是模具制造，你需要完全浸润表面毡，...
对于手糊玻璃钢操作，衣服上沾上树脂是难免的。虽然有很多溶剂都能清洗树脂，但不见的都会有储备。你可以使用最为常见的丙酮就可以清洗衣服上的树脂，但一定要在未完全固化之前清洗掉。否则，会难再清理掉了。
我们永远不会反对使用呼吸器，无论烟雾还是蒸汽都存在着危害，聚氨酯快速树脂的气体危害非常小，大多数人会考虑在一个通风环境良好，面积宽阔的地方工作。
通常树脂粘度是最大的区别，显然真空树脂具备更好的流动和渗透性，这对完成树脂真空导入工艺会是一个安全和一致性保障。所以，还是推荐您采用标准类型的真空树脂，毕竟安全是重要的。 假如非要采用手糊类型，那么手糊树脂只能缓慢的流动，较大的部件将需要更多的树脂输送管道（导流螺旋管）。长时间的导流意味着它更容易完成较小部件的导流过程，或者布置更多的导流螺旋管，高粘度是较长...
是的，需要打脱模剂的。 当然，使用脱模蜡也是可以的，但效果没有溶剂型的脱模剂要好。因为脱模蜡一般耐温才80多度，而不饱和树脂固化时的放热峰可以高达150度，所以蜡会再次漂移，但脱模剂则完全可以轻松耐到400度。
从事玻璃钢行业的，胶衣的喷涂是必不可少的工序。货卖一张皮，作为玻璃钢产品的外表层，胶衣喷涂的效果尤为关键，也是最易出问题的一个环节。 很多的时候，胶衣层出问题，不是因为产品质量的问题，而是由于工人的玻璃钢经验不足造成的。在国内很少有企业主，会对基层工人做专业的培训，多是前任师傅一手带的居多，造成一瓶子不满，半瓶子咣当的情况较多，会操作，但让他说出，如何才能干...
通常积层时你将使用编织布与树脂结合而制作高强度的复材制件，但是没有理由不允许在树脂中添加一些碳纤维粉末以改变其属性或性能等。其有效性将取决于你想达到什么样的效果，一般预先进行一个小实验将非常有用。

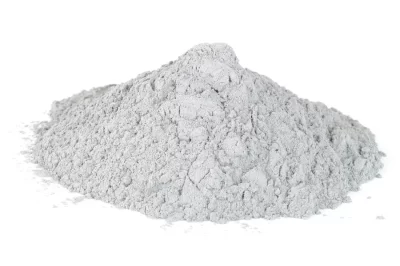

非常细 (如250目)高纯度铝粉可适用于一系列树脂填料应用，包括树脂浇注工艺或改变树脂及胶衣的特性等。在树脂中添加铝粉主要有两个目的： 1.提高温度稳定性 铝粉常添加在树脂或胶衣中，而提高它们的尺寸稳定性，特别用在较高温度时。环氧模具胶衣、积层糊状物和浇注树脂都可以添加铝粉，来提高它们的高温尺寸稳定性。 2.获得金属质感 将铝粉添加到浇注树脂中，如聚氨酯快速...
