碳纤维抽环氧树脂表面有孔（原因及解决办法）

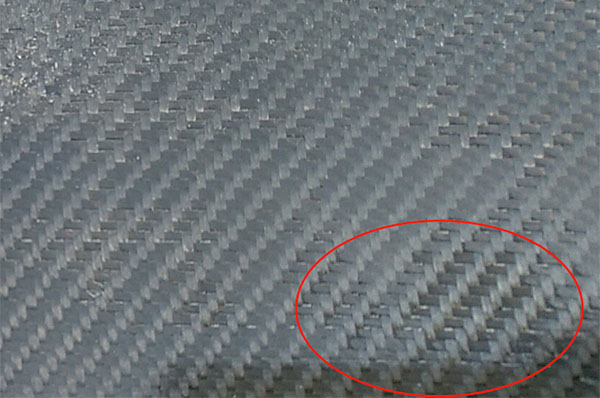

干碳布抽环氧树脂时碳纤维表面出现孔隙是行业常见问题，核心源于树脂粘度、碳布编织结构等因素导致的浸润不充分，高端制造多采用预浸料工艺规避该问题，同时可通过更换低粘度树脂、优化制备工艺等方式改善树脂浸润性，减少孔隙产生。

一、碳纤维表面出现孔隙的核心原因

干碳布抽环氧树脂的工艺中，碳纤维表面无法做到完全无空隙，并非操作失误导致，而是由材料特性和工艺本身的特点共同决定，主要有两大核心因素：

树脂粘度的先天限制：即便真空导流工艺所使用的环氧树脂，其粘度只是相对聚酯树脂更低，仍存在一定的粘度值，无法实现像低粘度液体一样的无阻碍渗透，在碳布纤维间隙的渗透过程中易形成局部空白区域，固化后就会形成孔隙。
碳布编织的结构特点：碳纤维布的编织纹理存在交错和间隔的位置，这些位置的纤维排列相对致密，树脂难以充分填充到细微的缝隙中，成为孔隙产生的高频区域，这也是干碳布工艺难以规避的结构性问题。

孔隙的存在不仅会影响碳纤维部件的表面美观度，还会削弱其力学性能，造成应力集中，降低层间剪切强度、抗冲击性能和抗疲劳性，当孔隙体积分数超过 2% 时，碳纤维部件的拉伸强度会降低 5%-10%，压缩强度最多可降低 20%。

正是因为干碳布抽环氧树脂工艺难以避免孔隙问题，高端碳纤维部件制造才更倾向于采用预浸料工艺，预浸料是将碳纤维布提前在工厂中用树脂充分浸渍，并经过烘干定型处理后的复合材料，与干碳布工艺相比，其核心优势体现在三个方面：

浸润更充分：工厂标准化的浸渍工艺能让树脂均匀分布在碳纤维的每一处缝隙中，从源头解决了手工 / 现场浸渍时的渗透不充分问题，大幅降低孔隙率。
性能更稳定：预浸料的树脂含量和纤维排布都经过精准控制，制成的部件不仅表面无明显孔隙，还具备更高的强度、刚度和尺寸稳定性，抗环境腐蚀和抗疲劳能力也更强。
工艺更可控：预浸料可适配真空袋压、热压罐固化等多种工艺，能精准控制固化的温度和压力，进一步减少气泡和孔隙的产生，适合制造航空航天、高端新能源汽车等领域的高精度碳纤维部件。

而干碳布（湿碳工艺）的优势则在于加工灵活、成本较低，更适合对表面精度要求不高的普通部件制造。

如果因生产成本、加工需求等因素，仍需使用干碳布抽环氧树脂的工艺，可通过针对性优化材料和工艺，改善树脂对碳纤维的浸润性，减少表面孔隙，核心方法如下：

更换低粘度环氧树脂：这是最直接的改善方式，选择粘度更低的环氧树脂，能提升其在碳纤维布缝隙中的渗透能力，更好地填充编织交错位置的空隙，减少固化后的孔隙数量。
对树脂进行真空脱泡处理：在树脂使用前，将其放入真空脱泡机中处理 10 分钟左右，去除树脂中混合的微小气泡，避免气泡在固化过程中被困在碳纤维与树脂之间形成孔隙。
优化成型压力与时序：采用分段加压模式，初始阶段施加 0.3-0.5MPa 压力排出树脂和碳布中的挥发物，凝胶阶段加压至 0.8-1.2MPa 确保树脂充分浸润纤维，固化阶段维持压力防止收缩形成新孔隙，压力过低无法排泡，过高则会导致树脂过量挤出。
对碳纤维进行表面改性：可在环氧树脂中加入 KH550 硅烷偶联剂，其分子能在碳纤维和树脂之间形成 “桥接”，既提升两者的界面结合强度，又能促进树脂在碳纤维表面的铺展和渗透，减少界面孔隙；也可通过等离子体刻蚀等方式增加碳纤维表面粗糙度，提升树脂浸润效果。
采用超声波辅助浸渍：利用 200W、40kHz 的超声波水浸处理碳纤维树脂混合体 10-20 分钟，超声波的空化效应能破碎树脂内的气泡，并通过机械振动推动树脂渗透到碳纤维束的微小间隙中，显著降低孔隙率。

问：碳纤维表面的微小孔隙可以修复吗？答：可以修复，对于非结构性的装饰部件，可在真空条件下向孔隙中注入粘度≤200 厘泊的低粘度环氧树脂，然后在 120℃下后固化 2 小时，恢复部件的表面完整性；对于承重部件，建议由专业机构进行修复，确保修复后的力学性能达标。
问：预浸料工艺制造的碳纤维部件会完全无孔隙吗？答：预浸料工艺能将孔隙率控制在极低水平，符合航空航天、高端汽车等行业的质量标准（如航空航天要求孔隙面积 < 1.5%），但无法做到绝对的无孔隙，只是孔隙的数量和尺寸远低于干碳布工艺。
问：除了树脂粘度，还有哪些因素会导致碳纤维表面孔隙？答：树脂与固化剂的配比不当、碳布铺层时夹杂空气、固化温度升温过快导致树脂挥发物无法排出、模具表面有杂质影响树脂铺展等，都会加剧孔隙问题，制造过程中需做好工艺全流程的把控。
问：如何判断碳纤维部件的孔隙率是否达标？答：可通过敲击测试进行快速现场检查，表面存在明显孔隙的位置会发出异常的空洞声；对于高精度检测，可使用超声 C 扫描、相控阵超声等设备，精准定位孔隙并量化孔隙率，行业通用标准为结构部件的孔隙率应≤2%。
