复合材料成型工装的基础与类型

几乎所有复合材料加工工艺都需借助模具赋予产品特定形状。仅用于塑造复合材料零件表面几何形态的器具被称为模具，而工装是更为广义的概念，既包含模具，也涵盖所有参与零件成型的装配部件。二者在特定场景下可互换使用，但需注意工装的范畴更为宽泛。

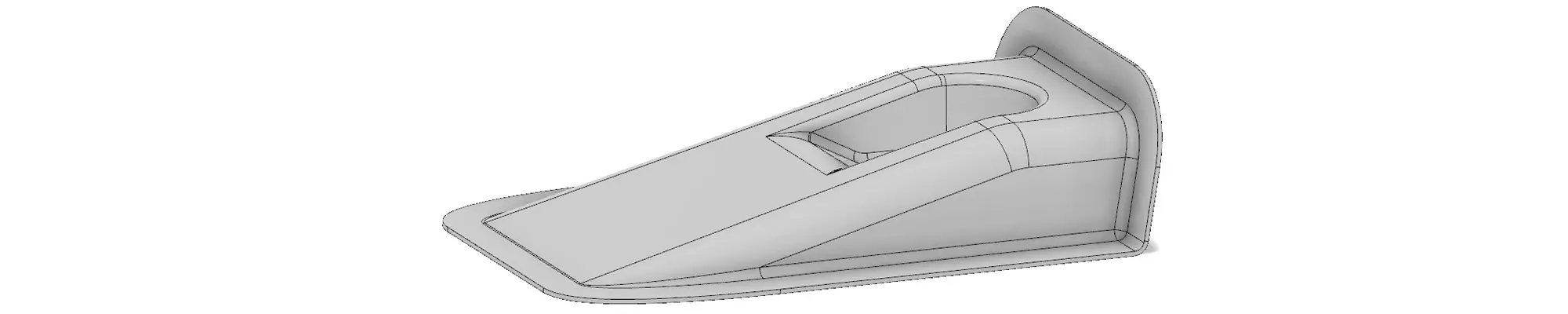

本文将以一个虚构的复合材料零件为例，阐述工装的各类类型、加工流程及相关专业术语，该示例零件涵盖了复合材料成型零件的常见结构特征。

一、量产核心工装：阳模/样板→阴模

若需制作某一形状的复合材料零件，多数情况下需先制作一个与成品外表面光洁面完全一致的实体，可选用木材、玻璃纤维、金属、塑料或多种材料的组合进行制作，该实体被称作阳模或样板。

阳模的制作要求

1. 表面光洁度需高于成品要求，以确保成品表面效果达标；
2. 需集成成品所需的所有法兰、定位结构等特征。

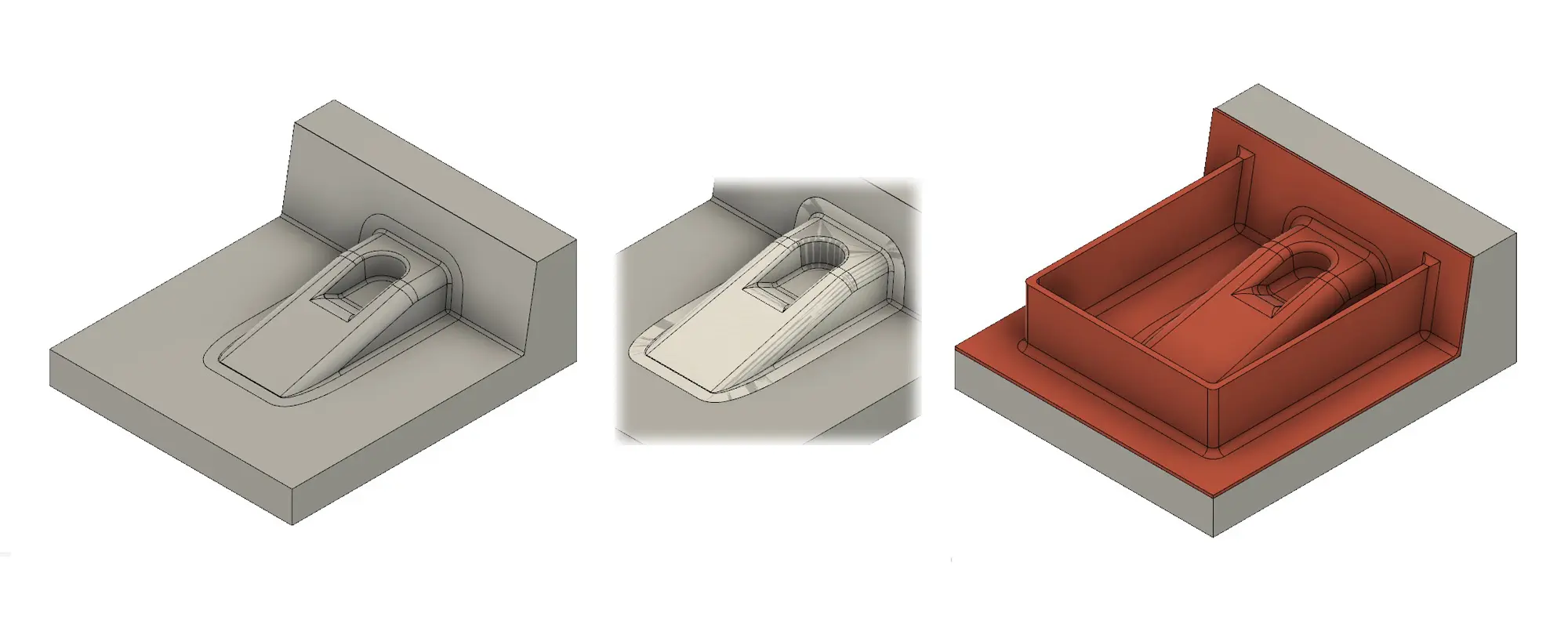

从阳模到阴模的成型流程

1. 阳模是包含法兰、定位结构的基础实体，成品的几何形态内嵌于阳模中（如3D模型中，白色成品轮廓嵌套在灰色阳模轮廓内）；

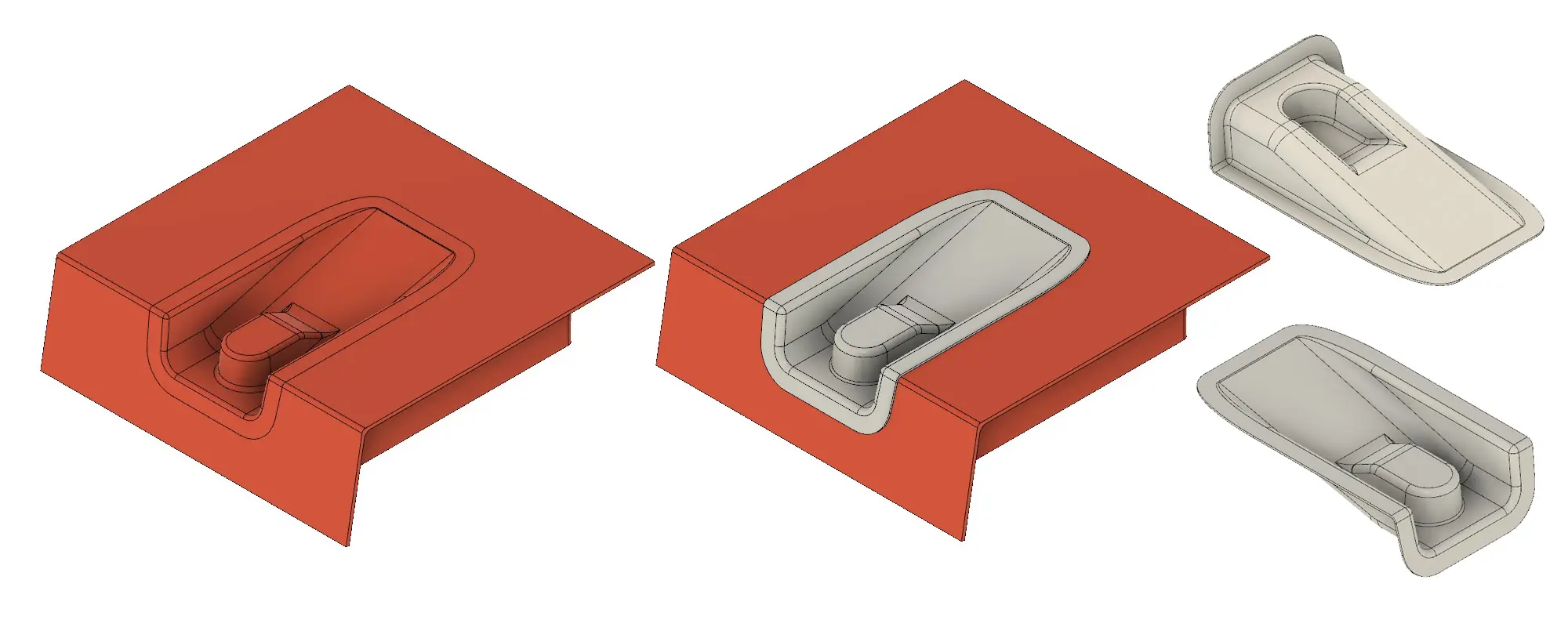

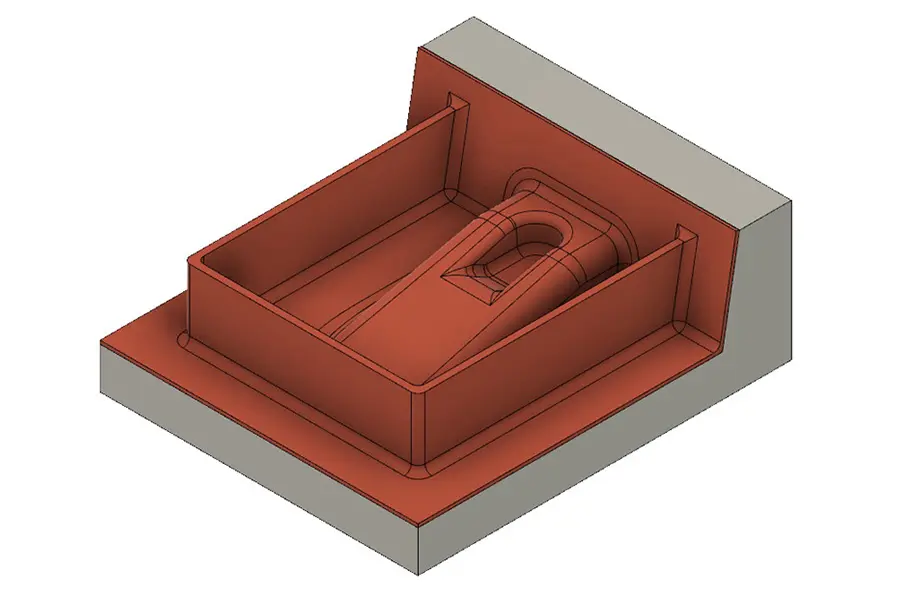

2. 以阳模为基底，在其表面层压制作阴模——阴模是形成零件成型的型腔（或凸面结构），成型后需为阴模增加支撑结构，以保证其稳定性和操作便利性；
3. 合格的阴模会完整复刻阳模的所有结构特征和表面光洁度，以此制作的成品，能与阳模的原始表面形态完全一致。

成品的成型与脱模

1. 阴模从阳模上脱模后，即可用于零件量产；将复合材料在阴模内层压成型，再经脱模即可得到成品（实际生产中零件边缘会预留加工余量，后续需进行修剪）；
2. 设计阴模时需明确零件的工装面/模面：该面直接在阴模内成型，表面光滑平整，通常会涂覆胶衣，是成品的外观面；
3. 零件的另一面为背面/袋面（真空袋成型工艺中称袋面），该面成型效果较差，表面粗糙，一般需做隐藏处理或手工打磨，若需该面也达到精整效果，可选用压制成型、树脂传递模塑/真空辅助树脂传递模塑（RTM/VARTM）、挤压成型等工艺。

脱模剂的关键使用原则

1. 阳模与阴模之间、阴模与成品之间，均需涂抹脱模剂，以确保顺利脱模；
2. 新脱模体系需在低风险场景下先进行测试（如制作与阳模表面效果一致的测试面），脱模效果受阳模表面材料等多种因素影响；
3. 脱模剂厂商会提供使用说明，即便如此，复合材料生产中仍易出现脱模问题，轻则耗时返工，重则导致模具和成品报废，切勿直接量产，应测试先行。

二、单件/小批量生产的捷径工艺

制作单件或小批量零件时，可采用简化工艺：将阳模制作成成品内表面的尺寸规格（故意做小），成型后手工精整零件外表面，该工艺被称为阳模成型，其模面会保持光洁。

该工艺的核心优势是成本远低于阴模成型，适合大型单件产品，例如船体制作，是单件船体成型的优选工艺。

1. 阳模成型

阳模为凸面结构，零件直接在阳模表面层压成型，成型后零件外表面为非精整面，若有需求需手工进行打磨、刮腻、底漆、喷漆等精整处理。

注：仅当该工艺为权宜之计（存在成型缺陷，理想状态下会选用其他工艺）时，称为“阳模成型”；若该工艺为量产的标准工艺（即便量产千件也采用），则直接统称“成型”。

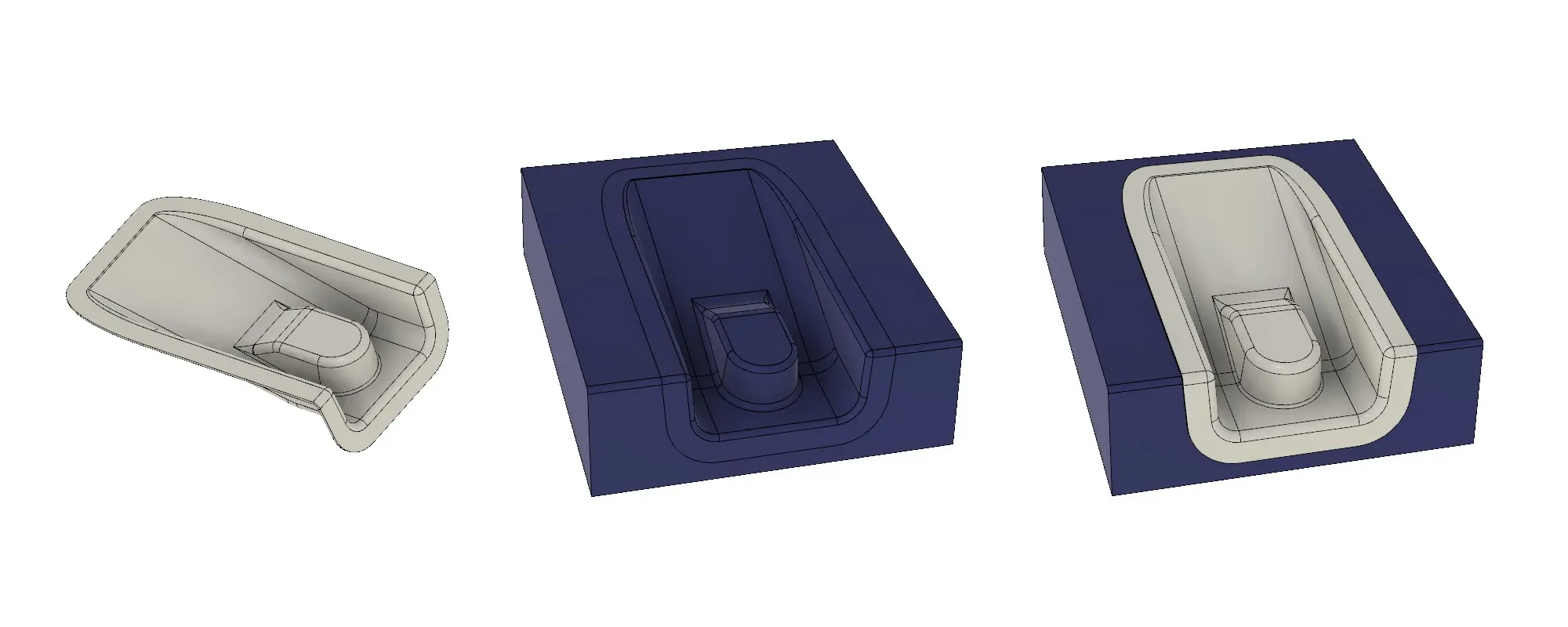

2. 阴模成型

阴模为凹面结构，零件在阴模型腔内成型，适用于汽车零件、机翼、自行车、船体等外表面需高精度光洁度的产品，是此类产品的主流成型工艺。

• 单件阴模的制作特点

可通过直接加工MDF板、工装板、铝合金等材料，一步制作出符合零件模面几何形态的单件阴模；部分阴模会采用上下分体式设计，并通过金属球实现定位，碳纤维单件零件的阴模常采用该设计。

• 金属模具的特殊优势

金属模具可跳过阳模制作步骤，直接加工成阴模，适合小型零件或大批量生产，例如自行车车架。成型模具方面，行业内存在多种精巧的金属模具设计。

3.阳模/样板与阴模的称呼与性别属性无关

工装表面的“阳（凸面）”或“阴（凹面）”特征，与其为阳模/样板还是阴模并无直接关联。例如，船体的“阳模/样板”与“阳模成型的模具”外观相近，仅后者会依据船体层压厚度进行尺寸缩小处理。

三、模具设计的核心关键要点

在设计复合材料成型零件时，需重点考量模具的适配性，核心关注拔模角度、拐角半径、法兰结构三大要素，合理的设计可显著降低生产难度，实现零件的高效成型。

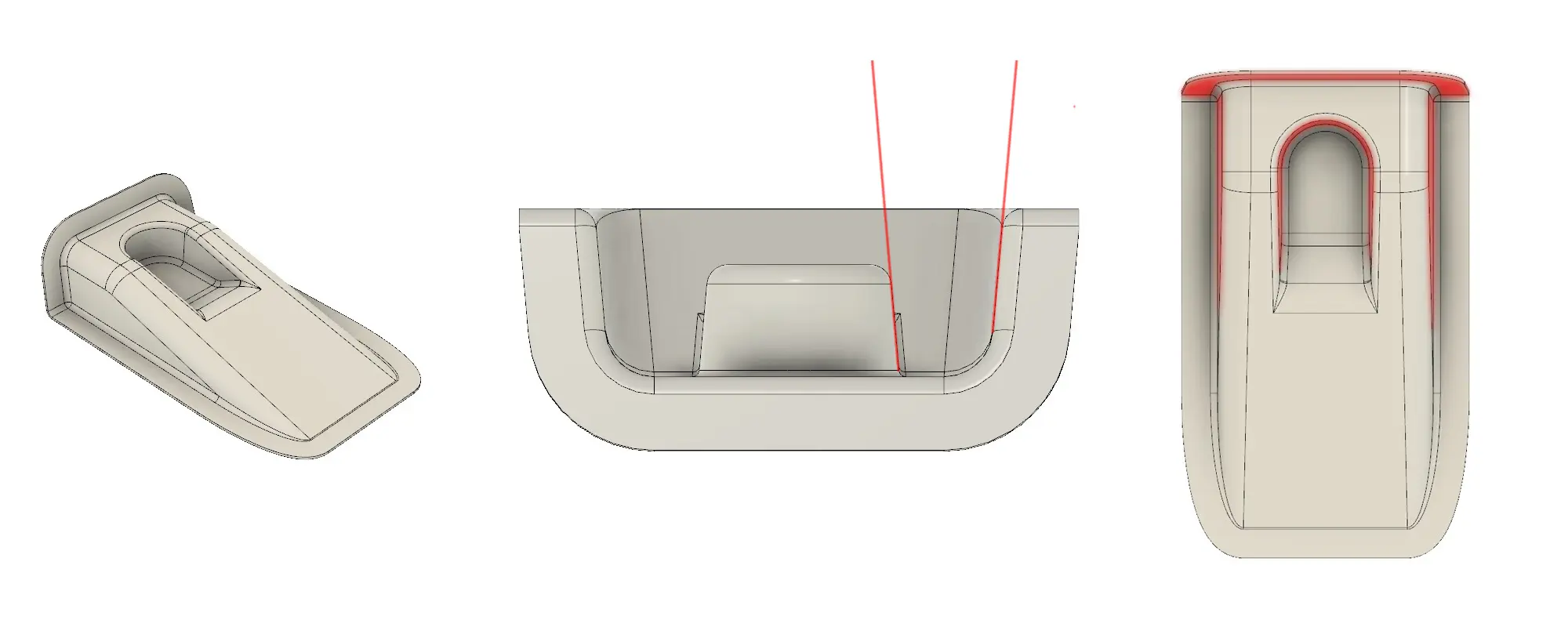

1. 拔模角度

与铸造、注塑工艺相同，零件的几何形态需确保能够顺利从模具中脱模，因此需设计拔模角度——即零件与脱模方向大致共线的侧面，需设计一个微小的倾斜角度。

• 常规设计：侧面与竖直方向的夹角建议为5°，零件脱模时会随分离距离的增加而逐渐松动，避免卡模；
• 无拔模角度的情况：仅适用于单件生产（脱模时模具可承受一定损伤）；若零件需平行侧面，则应将模具设计为分体式结构。

2. 拐角半径

复合材料成型应避免尖角设计，若需尖角，需通过非结构材料填充实现，设计时应遵循以下原则：

• 拐角半径尽可能大；
• 避免半径小于层压材料厚度（会导致内层形成硬角）；
• 理想半径为层压材料厚度的2倍及以上，以适配滑动连接结构。

3. 法兰结构

示例零件的外部大法兰用于与其他表面粘接，等宽度法兰不仅便于修剪，外观更为规整，还是复合材料零件连接的优质方案——无需二次层压即可实现拼接。

设计时需提前考虑零件的装配方式，将尽可能多的装配细节集成到模具中，以降低装配难度。

四、常见问题

五、总结

工装设计是复合材料制造工艺的核心环节，其设计的合理性直接决定生产过程的难易程度：设计得当，零件可实现近乎自动化的成型；设计不当，则会导致生产效率低下、成品合格率低等问题。
