玻璃钢模具胶衣最佳厚度 (施工工艺及常见问题解答)

本文围绕玻璃钢模具胶衣的厚度选择展开，明确湿膜 0.8mm 为最佳厚度并建议分两遍喷涂，同时补充胶衣施工工艺、厚度影响及常见问题解决等专业知识，为玻璃钢模具制作提供全面的胶衣使用指导。

一、玻璃钢模具胶衣最佳厚度选择

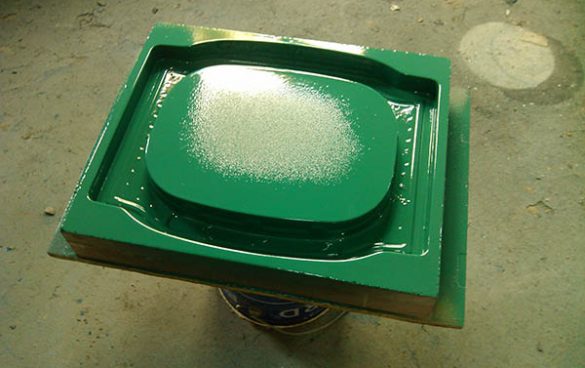

玻璃钢模具胶衣的厚度把控是模具制作的关键环节，结合多年喷涂施工经验，湿膜 0.8mm 为模具胶衣的最佳厚度，施工时建议分两遍完成喷涂作业。

胶衣厚度若低于该标准，模具表面的胶衣层耐磨性、抗冲击性不足，在后续脱模、使用过程中易出现磨损、破损问题，无法对模具形成有效保护，大幅降低模具的使用寿命；若胶衣厚度过厚，不仅会造成胶衣材料的浪费，增加制作成本，还会降低胶衣层的韧性，固化过程中易因收缩不均产生裂纹，脱模时也易出现脱层、碎裂等情况，影响模具整体质量。

二、模具胶衣喷涂专业施工工艺

（一）喷涂核心要求

1. 两遍喷涂时，每遍涂层建议进行二次垂直角度喷涂，保证胶衣层厚度均匀，避免出现局部厚薄不均的情况；
2. 第一遍喷涂后需凝胶并适度固化，再进行第二遍喷涂，防止出现皱皮现象；小面积模具可在第一遍喷涂后停顿几分钟排泡，在凝胶前完成第二遍喷涂，提升施工效率；
3. 胶衣粘度过大时，需用苯乙烯稀释，禁止使用丙酮，丙酮挥发过快易导致胶衣层产生气泡、针孔等缺陷。

（二）喷涂后后续操作

1. 胶衣层达到粘手不粘胶的状态时，是进行树脂后积层操作的最佳时间，凝胶速度需结合室温、空气流动、湿度、催化剂类型及浓度灵活调整；
2. 喷涂完成后，至少在当天用过渡层覆盖胶衣，避免胶衣过度固化收缩从模型上脱模，同时防止粉尘、脏物堆积影响树脂层压粘合效果。

三、玻璃钢模具胶衣相关专业知识

1. 模具胶衣多为乙烯基酯型高性能胶衣，具备硬度高、光泽度高、抗冲击性强、耐热性优异、耐磨性好等特点，专门用于高要求玻璃钢模具制作，可根据施工需求选择手刷或喷射成型方式，手工涂刷时需注意施加力度，让胶衣紧密贴合模具表面。
2. 胶衣层的核心作用是保护玻璃钢模具表面，为模具提供优良的耐磨、耐老化、耐化学腐蚀性能，同时改善模具外观，间接保证玻璃钢制品的表面质量。
3. 可选用不同颜色的模具胶衣进行喷涂，能在模具使用过程中，及时提示第一层胶衣是否被打磨透，方便后续维护。

四、玻璃钢模具胶衣常见问题及解决办法

（一）胶衣开裂 / 脱层

原因：胶衣层厚度过厚；模具制造工艺不严谨，胶衣与树脂间未做过渡层，粘结力差；脱模剂不匹配或使用不当；脱模时用力过度，拐角等受力大的部位易受损。

解决：严格控制胶衣湿膜厚度为 0.8mm；胶衣与高填料模具树脂间增加乙烯基聚酯树脂过渡层；选用匹配的脱模剂并规范操作；脱模时避免暴力撬边、重物敲击；开裂处先轻度 V 型打磨，用高强纤维腻子填充后再涂刷胶衣修补，最后打磨抛光。

（二）胶衣层起皱

原因：胶衣层局部过薄；胶衣固化不充分就进行背衬层施工；固化剂用量不足；操作环境湿度过大、温度过低。

解决：保证整体胶衣层厚度均匀，核心湿膜厚度 0.8mm；待胶衣层手指不粘后再进行后续操作；按标准增加固化剂用量；将操作环境湿度控制在 40-60RH，适当提高操作温度。

（三）针孔 / 气泡

原因：胶衣喷涂一次过厚；喷涂流量大、雾化效果差；喷枪喷嘴与模具距离不当；脱模剂选择不当；胶衣凝胶过快来不及脱泡。

解决：分两遍喷涂达到指定厚度，避免单次喷涂过厚；调整喷涂流量和压力，保证胶衣雾化良好；将喷枪喷嘴与模具距离控制在 45-75cm；禁用硅酮类脱模剂，选用指定类型；根据实际情况调整固化剂用量，延长胶衣凝胶时间。

（四）胶衣表面光泽差

原因：模具表面光洁度低、有灰尘；固化剂用量不足，胶衣固化不完全；操作环境温度低、湿度大；胶衣层未完全固化就脱模。

解决：施工前彻底清理模具表面，保证模具光顺度和光洁度；按标准添加固化剂，确保胶衣充分固化；控制操作环境温湿度；待胶衣层完全固化后再进行脱模操作。
