本文核心介绍强芯毡与环氧树脂的适配性，说明环氧树脂虽黏度大但通过选料和稀释等方式可实现对强芯毡的充分浸润，同时补充了不同工艺下的操作要点、专业适配知识及常见问题解答。
强芯毡与环氧树脂体系可完全兼容，环氧树脂虽因自身黏度较大，实操中操作性不如聚酯树脂，易让人担心无法充分浸润强芯毡，但无论是手糊还是真空导入工艺，只需选对适配的环氧树脂型号，或对环氧树脂进行适量丙酮稀释，就能轻松实现树脂对强芯毡的完全浸润，操作难度大幅降低。
一、强芯毡与环氧树脂的基础适配特性

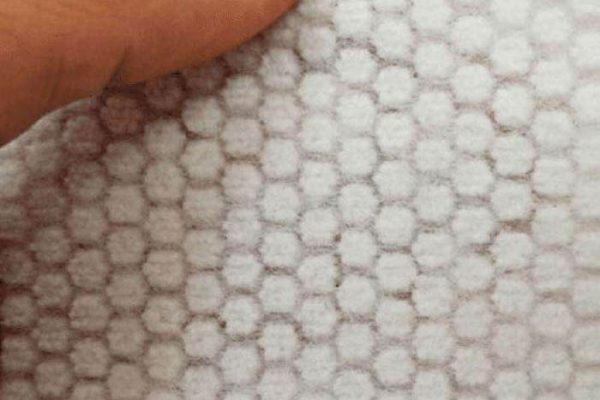

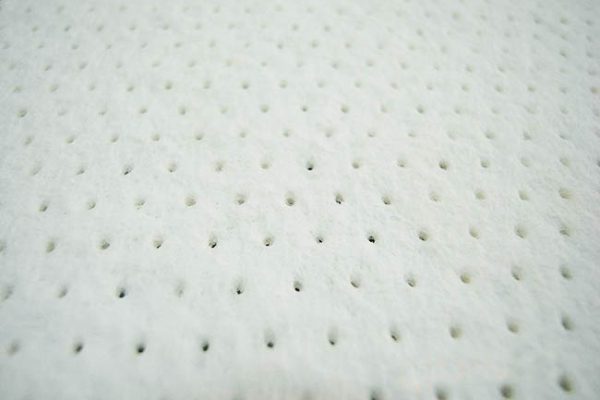

- 强芯毡作为复合材料专用夹芯材料，主要由聚酯纤维 / 玻璃纤维与微粒小球组成，通过可溶于苯乙烯的胶粘剂粘接成型，其结构具备良好的树脂浸润基础，可与环氧树脂、聚酯、乙烯基酯等多种树脂体系兼容。
- 强芯毡内部的微珠为闭合结构，仅占用空间不吸收树脂，即便被环氧树脂充分浸润，在相同厚度下制成的复合材料，重量也比传统玻璃钢制品轻 30% 以上，同时能避免产品表面因铺层不均出现的印透问题。
- 适配的环氧树脂与强芯毡结合后，可制备低密度预浸料，这类预浸料密度能控制在 0.5g/cm³ 以下，铺覆较少层数即可获得较高刚度和厚度，大幅提升复合材料生产效率。
二、环氧树脂浸润强芯毡的工艺操作要点
（一）通用优化手段
- 精准选胶：优先选择低黏度、与强芯毡浸润剂匹配的环氧树脂，环氧树脂体系建议选用含环氧基团硅烷偶联剂（如 KH-560）的类型，提升树脂与强芯毡纤维的界面相容性，加快浸润速度。
- 适度稀释：针对高黏度环氧树脂，可加入适量丙酮进行稀释，降低树脂黏度提升流动性，确保树脂能快速渗透强芯毡纤维间隙，注意稀释比例需根据工艺需求把控，避免影响固化后性能。
- 环境调控：施工环境温度控制在 10℃以上，湿度低于 60%；低温环境下可对环氧树脂进行适度预温，提升分子链活动能力，同时避免强芯毡因低温变硬导致的浸润困难。
（二）不同工艺专属操作
- 手糊工艺：采用分层薄涂方式，每层树脂涂抹厚度控制在 0.5mm 以内，涂刷后用工具十字交叉滚压，排出气泡的同时推动树脂渗透，一层 3mm 厚的强芯毡可替代多层玻纤毡 / 方格布，减少铺层次数的同时保证浸润效果；注意手糊专用强芯毡不可用于高压真空导流工艺，避免芯材被压缩失效。
- 真空导入 / 预浸料工艺：选用适配高压工艺的强芯毡类型，制备预浸料时可采用环氧树脂组合物（环氧树脂 75wt%~92wt%+ 固化剂 5wt%~15wt%+ 空心玻璃微珠 3wt%~10wt%），通过双面涂覆 + 热压工艺实现浸润，热压辊间隙控制在 1~3mm，温度 35~75℃，确保树脂均匀渗透强芯毡；真空度控制在 0.08–0.1MPa，为树脂流动提供充足动力。
三、环氧树脂浸润强芯毡常见问题及解决办法
问题 1：环氧树脂浸润强芯毡时出现渗透慢、干斑多
原因：树脂黏度过高、强芯毡铺层过厚、施工时未逐层压实；低温环境下树脂流动性下降、强芯毡浸润剂活性降低。
解决：稀释环氧树脂并提升施工环境温度；将厚层铺层改为薄层分层施工，每层涂刷后充分滚压，排出纤维间隙气泡，为树脂渗透预留通道。
问题 2：固化后复合材料出现脱层、内部发空
原因：环氧树脂与强芯毡浸润剂不匹配，界面结合力弱；固化参数不合理，树脂未充分浸润就提前固化。
解决：更换含环氧基团硅烷偶联剂的环氧树脂，匹配强芯毡浸润剂；调整固化剂配比，延长树脂凝胶时间，确保浸润完成后再进入固化阶段，高温固化前先进行低温预固化。
问题 3：真空导入工艺中强芯毡被压缩，无法实现有效浸润
原因：选用了手糊专用强芯毡，这类强芯毡不具备高压抗压缩性。
解决：更换适配真空导流 / 预浸料工艺的强芯毡，同时控制真空导入的压力范围，避免高压直接作用于芯材；在强芯毡铺层间增设导流介质，提升树脂流动效率的同时保护芯材结构。
问题 4：冬季施工时强芯毡变硬，环氧树脂难以涂刷浸润
原因：环境温度低于 10℃，强芯毡纤维刚性增加、浸润剂活性降低，环氧树脂分子链活动能力下降。
解决：施工前对强芯毡和环氧树脂进行适度预温；先涂刷一层低温快干型环氧底胶，为强芯毡纤维提供保护，同时提升树脂与纤维的初期结合力；采用分层滚压的方式，降低涂刷难度。
四、环氧树脂浸润强芯毡的实用小贴士
- 强芯毡在运输和存储过程中需做好防潮处理，避免受潮导致纤维团聚，影响环氧树脂浸润效果。
- 制备环氧树脂组合物时，空心玻璃微珠粒径建议选择 2~150μm（D50 为 30~75μm），与强芯毡搭配能进一步降低复合材料密度，同时不影响树脂浸润性。
- 手糊工艺中，强芯毡每毫米厚度的环氧树脂吸收量约为 600g/m²，可根据所需厚度精准计算树脂用量，避免浪费或用量不足导致的浸润不充分。
