树脂镶嵌工艺教程（树脂 DIY 镶嵌操作方法）

本文围绕树脂镶嵌工艺展开，详细讲解树脂镶嵌的核心操作方法、不同类型树脂的选择技巧、实操中的关键注意事项，同时补充树脂镶嵌的专业知识与常见问题解决方案，助力新手快速掌握树脂镶嵌技法，解决实操中的各类难题。

一、树脂镶嵌的基础认知

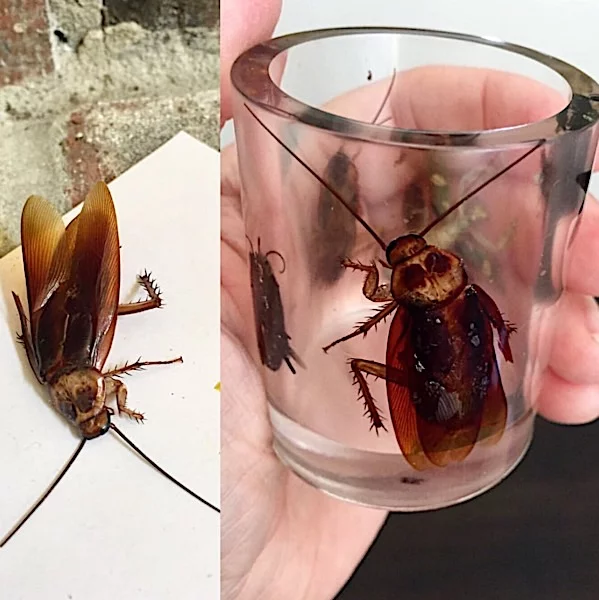

树脂镶嵌是将各类素材（干花、金属片、贝壳、标本、五金配件等）嵌入树脂中，通过树脂固化实现素材封存与造型创作的工艺，广泛应用于手工饰品、家居摆件、金相试样制作、工艺品封装等场景。该工艺核心依托树脂的高透明度、强粘接性与固化后硬度高的特性，能最大程度保留嵌入物的原貌，同时赋予成品防水、耐磨、耐腐蚀的物理属性。

适合镶嵌工艺的树脂主要分为四类，不同树脂适配不同镶嵌场景，具体选择如下表：

树脂类型	核心特性	适配镶嵌场景
环氧树脂	弹性韧性佳、透明度高、粘接性强	手工饰品、金相试样、大件工艺品镶嵌
UV 树脂	紫外线快速固化、无溶剂挥发	精细珠宝、小型滴胶镶嵌件
聚氨酯树脂	固化速度快、成本低	大型雕塑、工业配件镶嵌
聚酯树脂	耐化学腐蚀性优异	户外工艺品、复合材料镶嵌

二、树脂镶嵌的通用操作流程

树脂镶嵌操作需遵循模具准备 – 素材处理 – 树脂调配 – 分层镶嵌 – 固化成型 – 后期打磨的核心步骤，新手需严格把控每一步的操作细节，避免出现气泡、素材偏移、固化不完全等问题。

模具准备：选择适配镶嵌物尺寸的硅胶 / 金属模具，用专业清洁剂清除模具表面残留物，内壁涂抹脱模剂（硅酯或 5% 聚苯乙烯苯溶液），确保模具无裂纹、无变形；
素材处理：将嵌入物清洗吹干，硬质素材（木材、陶瓷）需打磨接口增强树脂附着力，易吸水素材（干花、纸艺）需提前做防潮密封处理，避免树脂固化后出现分层、发霉；
树脂调配：按树脂与固化剂的标准比例混合（环氧树脂常规比例为 1:1/2:1），低速划 “8” 字搅拌，避免剧烈搅拌引入空气，可提前将树脂预热降低黏度，提升流动性；
分层镶嵌：采用 “薄层灌注法”，先倒入一层树脂至模具 1/3 处，用热风枪轻扫表面消除气泡，待树脂半固化时放入镶嵌物并固定位置，防止沉降偏移，再逐层灌注树脂覆盖，每层厚度控制在 2-3cm 为宜；
固化成型：根据树脂类型选择固化方式，环氧树脂可室温 / 加温固化（加温固化需控制温度在 40-60℃），UV 树脂需用紫外线灯照射 3-5 分钟，金相试样镶嵌可采用真空除气 8-10 分钟，避免气泡产生；
后期打磨：树脂完全固化后脱模，用 400-3000 目水砂纸从粗到细湿磨表面，配合抛光膏打磨至镜面效果，若有瑕疵可注入修补树脂二次固化后再抛光。

三、树脂镶嵌的专业实操技巧

悬浮物固定技巧：镶嵌轻量素材（羽毛、亮片）时，用高粘度树脂或定位胶临时固定，也可在模具中放置支架，确保素材悬浮在树脂预设位置；
异材质结合技巧：将金属、玻璃与树脂结合时，在素材表面打孔或刻纹，提升树脂与异材质的咬合度，防止固化后脱层开裂；
色彩搭配技巧：可在树脂中添加专用色浆、珠光粉或夜光粉，分层灌注不同颜色树脂形成渐变效果，也可在未固化树脂表面滴注酒精墨水，打造水彩般纹理；
批量镶嵌技巧：金相试样等工业镶嵌可选择多腔模具，一次镶嵌多个试样，灌注树脂后置于恒温环境固化，提升生产效率。

四、树脂镶嵌的安全操作规范

树脂属于化学材料，操作过程中需做好防护，避免接触皮肤或吸入挥发气体，具体规范如下：

必须佩戴防毒面具、耐化学手套和护目镜，操作区域配备强排风设备，严禁在密闭空间作业；
未固化树脂属于危险废物，需按化学废料标准回收，固化后的边角料可粉碎后安全丢弃；
若树脂溅入眼睛，立即用清水持续冲洗并就医；皮肤接触时用肥皂水清洁，禁止使用溶剂擦拭。

五、树脂镶嵌常见问题及解决方案

树脂镶嵌过程中，气泡、固化不完全、素材偏移是最常见的问题，不同问题的成因及快速解决方法如下：

树脂内部有气泡
- 成因：搅拌过快引入空气、树脂黏度高气泡无法上浮、镶嵌时移动素材；
- 解决：搅拌后静置 5-10 分钟让气泡自然上浮，用热风枪 / 消泡枪消除表面气泡，厚件制作采用薄层灌注法，镶嵌后避免移动模具。
树脂固化不完全 / 表面发粘
- 成因：树脂与固化剂比例错误、环境温度过低（低于 10℃）、操作环境湿度过高；
- 解决：严格按说明书调配比例，低温环境下用加热垫提升温度，湿度过高时使用除湿机，表面发粘区域可轻微打磨后重新涂覆一层树脂。
镶嵌物沉降 / 偏移
- 成因：树脂流动性过强、镶嵌物重量大、未做固定处理；
- 解决：选择高粘度树脂，用定位胶 / 支架固定镶嵌物，待底层树脂半固化后再放置素材。
树脂表面浑浊 / 有杂质
- 成因：操作环境有粉尘、素材未做密封处理吸水、树脂接触水分；
- 解决：在防尘环境中操作，易吸水素材提前用清漆密封，调配树脂时避免接触水和潮湿容器，浑浊成品可喷涂透明密封剂恢复光泽。
固化后树脂开裂
- 成因：树脂厚层灌注放热过高、素材与树脂热膨胀系数差异大、后期打磨力度过大；
- 解决：厚件分模块制作，选择与素材适配的树脂类型，打磨时轻力操作并分阶段抛光。
