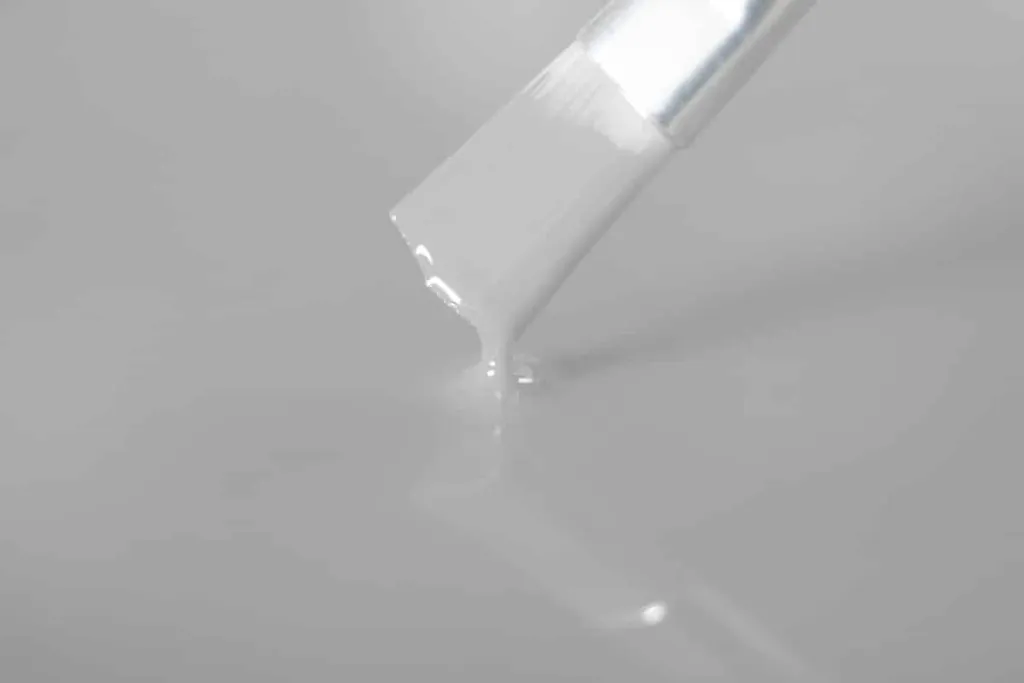

环氧树脂除气泡方法 (消除微泡及预防技巧)

本文详细讲解环氧树脂制作中微气泡的各类消除方法，涵盖温湿度控制、搅拌浇注操作、工具除泡等核心技巧，同时给出气泡预防方案和固化后气泡的补救措施，助力打造无泡的环氧树脂成品。

一、打造无泡环氧树脂：核心原则

环氧树脂创作的精致度，既取决于设计构思，也离不开实操技巧，微气泡是从新手到资深创作者都极易遇到的问题，想要实现完美的无泡表面效果，核心是通过温度调控、规范操作、专业工具配合，从源头减少气泡产生，并及时消除已出现的微气泡，全程把控施工的每一个细节。

温度是影响环氧树脂粘度和气泡留存的关键因素，低温会让树脂粘度升高，像太妃糖一样易包裹空气形成微泡，精准控制环境和原料温度，能大幅降低气泡产生概率。

施工环境温度：保持施工区域常温，最佳温度为 72-85°F（约 22-29℃），最理想的温度接近 78°F（约 26℃），适宜的温度还能避免环氧树脂出现浑浊、乳白的外观问题。
原料预热技巧：搅拌前将环氧树脂和固化剂的密封瓶放入温水浴中预热，降低原料粘度，让内部空气更易排出；专业提醒：预热后的树脂工作时间会缩短，需提前做好施工准备，避免因操作超时影响成品效果。专业补充：原料预热水温控制在 40℃以内，不可用沸水，防止固化剂因高温变质，破坏树脂的固化反应；冬季施工时，可提前将原料放在常温环境静置 24 小时，避免原料与环境温差过大产生冷凝水和气泡。

搅拌和浇注的不当操作是环氧树脂产生微气泡的主要原因，粗暴搅拌、高高度浇注都会引入大量空气，规范的操作手法能从施工环节杜绝大部分气泡。

严格按照厂家要求精准计量环氧树脂和固化剂的比例，多数工艺类环氧树脂为 1:1 体积比，浇注类树脂比例不同，务必先确认供应商说明；使用带有毫升、盎司清晰刻度的容器称量，杜绝凭肉眼估算，配比误差不仅会产生气泡，还会导致树脂固化不完全。

搅拌时保持匀速、平稳，全程刮擦搅拌杯的侧壁和底部，确保树脂与固化剂充分混合，同时避免剧烈搅打，防止将空气卷入混合物中。
可选用金属搅拌棒，金属的导热性和硬度能让搅拌更均匀，减少杯壁杯底的原料残留，也可尝试不同形状的搅拌棒，适配不同容器的搅拌需求。专业建议：手工搅拌时，单批次原料搅拌时间控制在 3-5 分钟，工业施工可用电动搅拌器，转速调至 300-500 转 / 分钟，避免高速搅拌产生大量气泡。

浇注时保持低高度缓慢倾倒，将搅拌杯贴近施工基底，高高度浇注会让树脂在下落过程中卷入空气，形成大量气泡。
避免一次性厚涂浇注，环氧树脂厚涂会让内部空气难以排出，建议分层浇注，常规工艺的单次浇注厚度控制在 2-5mm，具体厚度可根据所用树脂的厂家说明调整，每层固化后再进行下一层浇注。

浇注完成后，及时用专业工具处理表面，能快速消除未逸出的微气泡，是打造无泡表面的关键步骤，不同工具适配不同施工场景，需合理选择。

浇注后立即用丙烷喷灯在树脂表面快速扫过，火焰的高温能让树脂表面瞬间变稀，让气泡快速上浮并破裂；操作要点：保持喷灯与表面距离 15-20cm，仅做快速扫动，不可长时间对着同一位置加热，避免树脂因局部过热变黄、开裂，甚至烧损基底。

硅胶模具不耐高温火焰，热风枪的温和热量更适合此类场景，通过热风均匀吹拂树脂表面，让气泡缓慢逸出；注意：热风枪的除泡效果略逊于喷灯，需移动均匀，避免局部加热过度，同时温度调至中低档，风速适中。

用喷瓶将异丙醇制成细雾，轻轻喷在树脂表面，异丙醇能降低树脂表面张力，帮助微气泡破裂逸出；重要警示：喷洒异丙醇后，严禁立即使用喷灯或热风枪，异丙醇易燃，高温会引发燃烧，需等待异丙醇完全挥发后，再进行加热除泡操作；建议选用 95% 及以上浓度的异丙醇，除泡效果更佳。

专业补充：除泡操作需在树脂的可操作时间内完成，常规环氧树脂的可操作时间为 20-40 分钟，温度越高可操作时间越短，需把握好操作时机。

木材、纸张、软陶等多孔基材，在接触环氧树脂后，内部的空气会慢慢释放，透过树脂形成气泡，提前对基底进行密封处理，能从根源解决这类问题。

薄涂树脂密封：在基材表面涂刷一层极薄的环氧树脂，待其初步固化（表干状态）后，再进行正式的浇注操作，薄涂的树脂能封住基材的孔隙，阻止空气释放。
专用密封剂喷涂：使用树脂专用的喷雾密封剂，均匀喷涂在基材表面，待密封剂干燥成膜后，再施工环氧树脂，适合对树脂附着力要求较高的精细工艺。专业提醒：木材基材需提前打磨平整并晾干，含水率控制在 8%-12%，过高的含水率不仅会释放空气产生气泡，还会导致树脂固化后出现开裂、起翘。

环氧树脂固化后发现气泡，无需直接废弃成品，可通过打磨重涂的方式补救，能恢复成品的平整无泡效果，具体步骤如下：

打磨处理：用粗砂纸（如 80 目）对成品整个表面进行打磨，重点打磨有气泡的区域，将气泡凸起部分磨平，直至表面形成均匀的粗糙面，提升后续新树脂层的附着力。
清洁除尘：打磨后用干净的无尘布蘸取异丙醇，反复擦拭表面，彻底清除打磨产生的灰尘、碎屑，确保表面无任何杂质，否则会影响新树脂层的贴合度，再次产生气泡。
重新浇注：待表面完全干燥后，按标准流程配比、搅拌环氧树脂，进行薄涂浇注，浇注后及时用工具除泡，固化后即可得到平整无泡的表面。专业补充：若气泡较深，可分多次打磨重涂，避免单次打磨过深损坏成品基底；重涂的树脂需与原树脂为同类型产品，防止因配方不同出现分层、脱落。
