本文全面解析环氧树脂固化过程中出现发热、冒烟现象的核心原因，结合环氧树脂的使用规范给出针对性预防措施与应急处理方法，同时补充专业知识和常见问题解答，助力不同场景下的环氧树脂施工安全与项目成功。
一、环氧树脂的放热反应原理
将环氧树脂 A 剂（树脂）与 B 剂（固化剂）混合后，会发生化学反应并以热量形式释放能量，这一氧化放热反应是环氧树脂能够固化硬化的关键。但如果对这一反应的把控不当，产生的热量会过度积聚，最终导致环氧树脂过热，甚至出现冒烟的情况。
二、环氧树脂发热冒烟的常见原因

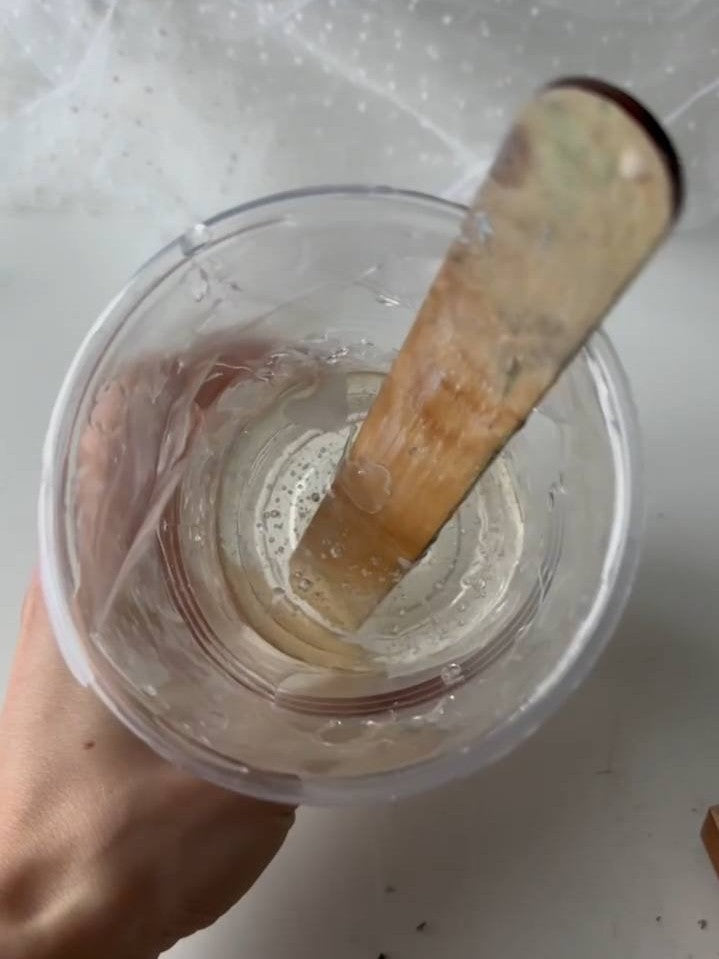

（一）一次性混合大量树脂
大体积混合环氧树脂时，热量会被困在混合物内部无法及时散出，直接加速固化进程，引发过热问题。建议按照产品说明分小批次混合，让热量更高效地消散。
环氧树脂的单次最大混合量规范：
- 水晶环氧树脂：重量混合比 2:1，适用于薄层浇注、小型装饰项目，单次最大混合 1.5kg，超量易过热冒烟
- 蜂蜜 / 特浓蜂蜜环氧树脂：重量混合比 2:1，适用于艺术创作项目，单次最大混合 1kg，超量易过热冒烟
- 木材专用环氧树脂：重量混合比 3:1，适用于深水河桌、大型浇注项目，单次最大混合 6kg，超量易过热冒烟
（二）浇注过厚的树脂层
厚层浇注会导致固化反应产生的热量难以逸出，造成热量堆积，进而让树脂升温、甚至冒烟。遵循产品推荐的最大浇注厚度，分薄层浇注能有效管控热量。
Artline 系列环氧树脂的单层最大浇注厚度要求：
- 水晶环氧树脂：≤1.5 厘米
- 蜂蜜 / 特浓蜂蜜环氧树脂：≤1.5 厘米
- 木材专用环氧树脂：≤6 厘米
（三）环境温度过高
在高温环境中操作，会加剧环氧树脂的放热反应，大幅提升过热风险。施工时需将环境温度控制在适宜范围，同时保持低湿度，理想操作温度为 22–25℃（72–77℉）。
（四）树脂预热过度
适度预热环氧树脂能减少固化后气泡产生，但过度预热会为化学反应额外增加热量，成为环氧树脂过热的诱因，预热操作需严格遵循厂家指导规范。
（五）使用不兼容的添加剂
向环氧树脂中添加部分颜料、助剂时，可能会改变其化学组成，加速固化反应并引发过热。无论使用何种添加剂，都需确认其与所用环氧树脂体系完全兼容。
三、环氧树脂过热的典型征兆
- 树脂在数分钟内快速固化、硬化，远超正常固化节奏
- 树脂表面出现鼓泡、沸腾的现象
- 释放出强烈且刺鼻的化学异味
- 有明显的烟雾、蒸汽从树脂表面升腾
- 树脂出现变色、发黄的情况
四、环氧树脂过热的预防措施
（一）分小批次混合
严格控制单次环氧树脂的混合量，减少热量堆积，具体批次量需参照产品厂家的明确指导。
（二）薄层分次浇注
按照产品推荐厚度进行浇注，待上一层树脂完全固化后，再进行下一层浇注，通过分层方式管控固化过程中产生的热量。
（三）控制施工环境温度
在通风良好的区域施工，保持环境温度稳定、适中，避免外界高温加速树脂的固化反应，同时兼顾环境湿度控制。
（四）实时监测树脂温度
混合和固化过程中，使用温度计监测环氧树脂的温度变化，若发现温度过高，可通过摊薄树脂的方式及时降温。
五、环氧树脂过热后的应急处理方法
- 立即将树脂移至阴凉区域，减缓固化反应的速度，减少热量持续产生
- 将过热的树脂均匀摊薄，增大散热面积，让热量更快消散
- 切勿向过热的树脂混合物中继续添加固化剂或树脂，避免加剧反应
- 若树脂已出现冒烟情况，第一时间保持施工区域通风，待树脂完全冷却后，再进行后续的处理操作
六、选择环氧树脂规避过热问题的核心优势
环氧树脂针对固化放热问题进行了专业配方设计，搭载先进的温度控制技术，能有效降低放热反应失控的风险，是新手和专业施工者的优选，核心优势体现在四方面：
- 固化时间可控：优化树脂体系的操作时间，为混合、浇注、分层等操作预留充足空间，即便开展大型项目，也能有效防止过热
- 适配不同浇注厚度需求：水晶、蜂蜜、特浓蜂蜜环氧树脂适配 1.5 厘米内的薄至中厚层浇注，适合对通透度、细节要求高的艺术创作、首饰制作、表面涂覆；木材专用环氧树脂支持 6 厘米内的厚层深浇注，慢固化配方能避免大型体积项目出现过热、开裂、鼓泡问题
- 安全检测严苛：每一批次产品均经过严格的质量控制和热性能测试，确保产品稳定性，即便在偏暖环境中施工，也能大幅降低冒烟、开裂、发黄的概率
- 专业团队支撑：有专属团队提供施工指导，涵盖分层浇注技巧、树脂型号选择、添加剂和颜料安全使用等全方面的实操建议
七、环氧树脂施工专业补充知识
（一）放热峰值的关键概念
环氧树脂混合后的放热反应会出现放热峰值，即反应过程中温度达到的最高值，不同型号树脂的放热峰值不同，厚浇注、大批次混合会让放热峰值大幅升高，超过树脂耐受温度就会出现冒烟、碳化等问题，这也是严控混合量和浇注厚度的核心原因。
（二）环氧树脂的适用湿度要求
施工环境湿度建议控制在 40%-60%，高湿度不仅会加剧放热反应异常，还会导致树脂固化后出现泛白、起雾、附着力下降等问题，与温度控制同等重要。
（三）混合搅拌的规范要点
混合树脂和固化剂时，需慢速、均匀搅拌，搅拌过快会产生大量气泡，同时机械搅拌的摩擦会产生额外热量，间接增加过热风险，搅拌完成后可静置 1-3 分钟消泡，再进行浇注。
八、环氧树脂施工常见相关问题解答
1. 环氧树脂轻微发热但未冒烟，还能继续使用吗？
若仅轻微升温，无鼓泡、异味、变色等情况，可立即将其摊薄移至阴凉处，持续监测温度，待温度回落且状态稳定后，可继续施工；若升温趋势加快，需按应急方法处理，不可继续使用。
2. 冬季低温施工，环氧树脂还会出现过热问题吗？
冬季低温下过热概率大幅降低，但若在暖气房内大批次、厚层浇注，仍可能出现热量堆积，建议低温施工时适度提升环境温度（不超 25℃），依旧遵循批次和厚度规范。
3. 环氧树脂过热固化后，成品还能正常使用吗？
过热固化后的环氧树脂会出现内部应力过大、开裂、发黄、强度下降等问题，表面还可能存在未完全固化的区域，整体性能大幅受损，不建议继续使用，需重新施工。
4. 如何选择适合深浇注的环氧树脂，避免过热？
优先选择厂家标注的深浇注专用环氧树脂，这类树脂多为慢固化配方，放热反应温和，放热峰值低，且厂家会明确最大浇注厚度和混合量，如木材专用环氧树脂，适配大型深浇注项目。
5. 可以通过加水的方式给过热的环氧树脂降温吗？
绝对不可，环氧树脂与水不相溶，加水会导致树脂固化失败，出现分层、泛白、无强度等问题，降温仅能通过移至阴凉处、摊薄散热的物理方式。
