本文核心讲解环氧树脂实操需反复练习的核心原因，详细梳理新手操作各环节的常见错误与规避方法，同时补充温湿度控制、配比搅拌等关键专业知识，助力新手快速掌握环氧树脂正确使用方法，减少实操失误。
环氧树脂的使用虽对新手友好，但受操作经验、流程把控及环境因素影响，初次尝试易出现各类问题，唯有通过反复练习、总结经验，才能做出完美的环氧树脂作品，且无需因初期的不完美自我否定，每一次尝试都是提升的过程。
一、操作前的充分准备
环氧树脂的操作有严格的时间限制，环氧树脂操作时间仅 40-50 分钟，提前做好全方面准备，能避免操作中手忙脚乱导致失误。
- 工具与物料准备：将模具、搅拌棒、量杯等所有操作工具和物料放置在随手可及的位置，确保混合树脂后能连贯完成后续操作，不浪费有效操作时间。
- 操作区域准备：对操作台面、地毯等周边区域做好防护措施，因环氧树脂流动性强，一旦洒落难以清理，尤其是地毯这类材质几乎无法清除。同时保证操作区域干净无尘，防止灰尘、宠物毛发、小虫等杂质落入树脂，杂质混入并固化后会永久性影响作品效果。
- 个人防护准备：操作时需将长发扎起，佩戴一次性手套并在旁备用一副，防止手套破损后树脂接触皮肤；穿戴塑料围裙避免沾染衣物；若操作区域通风性较差，需佩戴口罩或防毒面具，减少树脂挥发气体的吸入。
- 环境基础准备：提前调试操作区域的温度与湿度，为后续固化做好基础保障，具体温湿度要求可参考下文详细说明。
二、关键环境因素把控
温度和湿度是影响环氧树脂固化效果的核心环境因素，也是新手最易忽略的环节，环境参数不达标会直接导致固化失败或作品质量下降。
- 温度控制：操作及固化前 24 小时，操作区域温度需稳定保持在 21-24℃（70-75℉），温度过低会大幅延长固化时间，严重时会导致树脂无法完全固化，出现粘手、发软的情况。若环境温度偏低，可借助暖风机、空调等设备升温，确保温度达标且稳定。
- 湿度控制：操作区域湿度需控制在 75% 以下，湿度越高，树脂吸潮概率越大，易出现表面起雾、发黏、产生气泡等问题，还会降低固化后的硬度和耐黄变性能。建议在操作区域放置湿度计实时监测，若湿度超标，可使用除湿机降低湿度，理想湿度为 50%-60%。
三、精准称量树脂与固化剂
称量环节的失误是环氧树脂操作中最常见的问题，不同品牌的环氧树脂配方不同，树脂与固化剂的配比要求也存在差异，精准配比是保证固化反应正常进行的前提。
- 严格遵循品牌配比要求：环氧树脂需按照等体积配比操作，即 50ml 树脂搭配 50ml 固化剂，等体积混合后才能让化学放热反应正常启动，保证树脂顺利固化。其他品牌环氧树脂需严格按照产品说明书操作，常见配比有质量比 2:1、3:1 等，切勿凭经验估算。
- 使用精准称量工具：称量时需使用带有清晰刻度的量杯或电子秤，禁止用肉眼粗略判断，配比误差即使很小，也会导致固化剂过多使作品发脆，或固化剂过少使树脂无法完全固化。

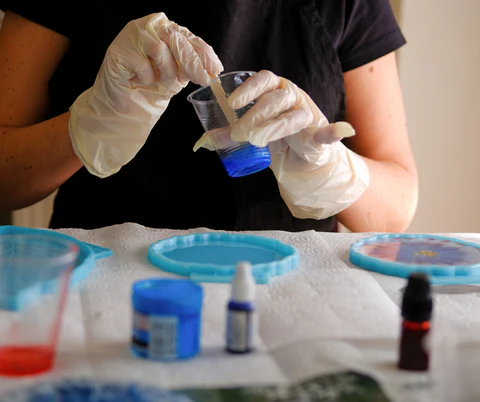

四、规范搅拌混合操作
搅拌的方式和时长直接影响树脂与固化剂的混合均匀度，也会决定作品中气泡的产生量，混合不均会出现局部不固化的问题，是新手实操的重要易错点。
- 搅拌方式：将称量好的树脂和固化剂倒入同一容器后，需缓慢、匀速搅拌，搅拌过程中持续刮擦容器的侧壁和底部，确保容器内所有物料都充分混合，避免出现局部未混合的死角。快速抽打式搅拌会卷入大量空气，导致作品产生大量气泡，影响成品效果。
- 搅拌时长：搅拌时长不得少于 5 分钟，可根据实际情况延长至 5-7 分钟，具体时长可通过多次实操找到适合自己的节奏。搅拌完成后可静置 1-2 分钟，让搅拌过程中产生的少量大气泡自然上浮破裂。
- 专业小技巧：对于大批量操作，混合后可更换一个干净的容器再次搅拌，避免原容器壁上未混合的物料污染整批树脂，进一步保证混合均匀度。
五、正确的浇注操作方法
浇注环节的不当操作会引入未混合的树脂，导致作品局部固化失败，需注意操作细节，避免因小失大。
浇注时切勿为了节省物料，刮擦搅拌杯的侧壁和底部将树脂全部倒出，该操作会将杯壁上未充分混合的树脂带入作品中，造成局部区域无法固化。即使会残留少量树脂，也应放弃刮擦，保证浇注的树脂均为充分混合的合格物料。
同时浇注时需将搅拌杯贴近基材，缓慢倾倒，避免从高处浇注导致树脂卷入空气产生气泡；对于大面积作品，建议分层浇注，每层控制合适厚度，防止厚层树脂内部气泡难以上浮。
六、固化阶段的核心禁忌
固化阶段看似简单，但若忍不住触碰作品，会直接破坏前期所有的操作成果，是决定作品最终形态的关键环节。
树脂倒入模具后，需将作品放置在符合温湿度要求的环境中静置，固化过程中切勿触碰、移动或摆弄作品。此时树脂处于化学反应阶段，外界的触碰和移动会导致作品表面产生划痕、变形，甚至破坏内部的固化反应，造成作品报废。
不同品牌环氧树脂的完全固化时间不同，基础固化需 24 小时左右，完全固化达到最高硬度通常需要 48-72 小时，期间需做好作品的防尘保护，可使用防尘罩覆盖。
七、新手实操核心原则：反复练习
- 正视初期失误：不要因初次操作的不完美而气馁，也不要拿自己的初次作品与资深创作者的成品对比，多数创作者都经历过多次失败，其初期作品的瑕疵可能远多于新手，环氧树脂的操作技巧是在反复练习中逐步积累的。
- 从练习中总结经验：每一次实操即使出现失误，也能找到问题所在，比如是配比错误、搅拌不均还是温湿度未达标，针对性解决问题，后续实操的失误会逐渐减少，最终形成自己的操作技巧。
- 接受作品的小瑕疵：环氧树脂作品属于手工创作，无需追求绝对的完美，创作者往往是对自己作品最苛刻的人，些许的小瑕疵在他人眼中并不会影响作品的整体美感，不必因小瑕疵否定自己的创作。
八、专业知识补充
- 环氧树脂固化核心原理：环氧树脂本身为液态，需与固化剂按比例混合后发生不可逆的化学放热反应，才能从液态变为固态，固化后无法再次溶解或软化，因此配比和混合的均匀度直接决定反应能否正常进行。
- 多孔基材预处理：若在木材、纸张、石膏等多孔基材上操作，需提前对基材做密封处理，可薄涂一层环氧树脂待其初步固化，或使用专用封层喷涂，防止基材接触树脂后释放内部空气，进入树脂形成气泡。
- 消泡专业技巧：除了搅拌后静置，浇注后可使用丙烷喷枪在树脂表面快速扫过（切勿长时间停留，避免树脂发黄），或用热风枪轻吹，利用高温降低树脂表面张力，让气泡快速上浮破裂；无专业工具时，可用牙签挑破表面可见气泡。
九、常见问题及解决方法
- 树脂固化后粘手、发软，无法完全固化
- 原因：树脂与固化剂配比错误、搅拌不充分、操作环境温度过低、湿度超标导致树脂吸潮
- 解决：严格按说明书精准配比，搅拌时确保刮擦杯壁杯底且时长达标；将作品移至 21-24℃的干燥环境中，延长固化时间；若仍无法固化，需重新操作。
- 作品表面及内部有大量气泡
- 原因：搅拌方式不当卷入空气、浇注高度过高、基材未密封释气、温湿度控制不佳
- 解决：缓慢匀速搅拌，低高度缓慢浇注；多孔基材提前做密封处理；浇注后及时用喷枪或热风枪除泡；控制环境湿度在 50%-60%。
- 作品局部出现不固化区域
- 原因：搅拌时存在未混合死角、浇注时刮擦搅拌杯带入未混合树脂
- 解决：搅拌时持续刮擦杯壁杯底，保证混合均匀；浇注时放弃刮擦搅拌杯的残留树脂；出现该问题后需将不固化区域打磨掉，重新薄涂树脂固化。
- 树脂固化后表面起雾、发黏
- 原因：操作环境湿度过高，树脂吸收空气中的水分，与固化剂发生副反应
- 解决：操作前用除湿机降低环境湿度，确保湿度在 75% 以下；若已出现该问题，可将作品打磨后，在干燥环境中重新薄涂一层树脂。
