本文详细讲解木材用于环氧树脂前的核心处理要点，重点围绕木材干燥、表面处理展开，同时补充专业操作方法与常见问题解决方案，解决环氧树脂与木材结合开裂、粘接不牢等问题。

一、核心预处理原则：木材完全干燥是基础

木材用于环氧树脂尤其是户外使用场景时，必须保证完全干燥是首要前提。若木材内部残留水分，室外温度的冷热变化会直接导致木材发生热胀冷缩，这种物理形变会传递至环氧树脂层，最终造成工业透明树脂等常见环氧材料出现破裂、开裂的情况。

专业干燥标准与方法

1. 含水率要求：木材含水率需控制在 12% 及以下，不同木材品类可根据实际情况微调，建议使用水分仪精准测量，避免凭经验判断。
2. 干燥方式
   • 工业优选：直接选购靠谱供应商的窑干木材，干燥效率高且含水率稳定。
   • 自制干燥：自然风干需遵循每英寸厚度干燥一年的原则，耗时较长但成本更低；干燥及储存过程中，需将木材放置在室内干燥、恒温的环境中，避免二次吸潮。
3. 补救措施：若环氧树脂已出现裂缝，可直接对裂缝部位进行填补处理，完成后重新涂覆环氧树脂即可恢复使用。

二、木材表面精细化处理步骤

干燥后的木材需进行表面处理，确保环氧树脂与木材的粘接性，避免出现剥离、起泡等问题，具体操作如下：

1. 清洁除杂：彻底清除木材表面的灰尘、油污、蜡质残留，同时剔除松动的树皮、木纤维，防止这些杂质混入环氧树脂中固化，影响粘接效果与外观。
2. 打磨处理：选用 80-120 目砂纸对木材表面进行打磨，打磨后用干布擦净粉尘，提升环氧树脂的附着面积；若为 MDF 板等高孔隙率木材，打磨后需额外涂刷底漆，防止树脂被过度吸收。
3. 密封处理：对木材涂刷 1-2 层透明快干型木材密封剂或薄涂一层工业透明树脂作为密封层，密封剂固化 24 小时后，轻轻打磨表面再进行环氧树脂主涂层施工。密封处理可有效防止木材释放气泡进入环氧树脂，同时减少树脂用量，避免多次涂覆。

三、木材与环氧树脂结合的专业实操技巧

1. 木材品类选择：环氧树脂适配胡桃木、枫木、樱桃木、白蜡木等多数木材，木材的天然结疤、虫孔、裂纹等瑕疵，填充环氧树脂后可形成独特的装饰效果；需注意环氧树脂会改变木材原有颜色，部分木材会出现加深效果，建议先在木材隐蔽处做小样测试。
2. 环氧胶选型：优先选用木材专用环氧树脂胶，此类胶添加木材亲和成分，粘接力更强且固化后有韧性，能适配木材的热胀冷缩；户外使用需额外选择耐候型环氧胶，防止雨水浸泡导致胶层老化。
3. 缝隙填充技巧：若木材存在较大缝隙，可在环氧树脂中混合与木材颜色一致的木粉，既能填充缝隙，又能进一步增强粘接力；施胶后用夹具固定木材，待 48 小时完全固化后再受力使用。
4. 固化环境控制：环氧树脂固化时，环境温度需控制在 20-25℃，避免高温导致树脂变形；双组分环氧胶需按比例精准混合，建议使用精度 0.1g 的电子秤称重，防止配比误差影响性能。

四、木材环氧树脂施工常见问题及解决方案

1. 环氧树脂与木材剥离、粘接不牢

原因：木材表面有油污 / 蜡质、含水率过高、未做密封处理；使用普通环氧胶而非木材专用胶。

解决：重新打磨清洁木材表面，确保含水率达标后涂刷密封层；更换木材专用 / 耐候型环氧胶，缝隙处混合木粉填充。

2. 环氧树脂固化后开裂

原因：木材残留水分导致热胀冷缩；环氧胶固化收缩率过高；户外使用未做抗 UV 处理。

解决：彻底干燥木材至含水率 12% 以下；选用低收缩型环氧胶，添加 20%-30% 碳酸钙填料降低收缩应力；户外产品在环氧树脂表面涂覆耐候涂层，添加紫外线吸收剂。

3. 环氧树脂层出现气泡、针孔

原因：木材孔隙释放空气；环氧胶未做脱泡处理；固化时升温过快。

解决：提前对木材做密封处理；环氧胶混合后进行 20 分钟真空脱泡；固化过程缓慢升温，避免湿气快速挥发。

4. 环氧树脂渗透木材过深

原因：木材孔隙率过高，使用低粘度环氧胶。

解决：先涂刷封闭底漆阻断渗透；选用高粘度环氧胶，添加滑石粉等填料增加稠度。

5. 环氧树脂胶层发黄

原因：长期紫外线照射，使用普通非抗黄变环氧胶。

解决：选用添加抗紫外线成分的抗黄变环氧树脂胶，户外定期补涂耐候保护涂层。

五、环氧树脂处理后木材的后续维护

1. 户外使用的木材环氧制品，建议每年检查一次胶层状态，若出现轻微老化、磨损，及时打磨后重新薄涂一层环氧树脂。
2. 避免将处理后的木材长期放置在高温、高湿环境中，减少极端环境对环氧树脂层的损耗。
3. 若需对表面进行二次加工（如打磨、上漆），需在环氧树脂完全固化（48 小时以上）后进行。

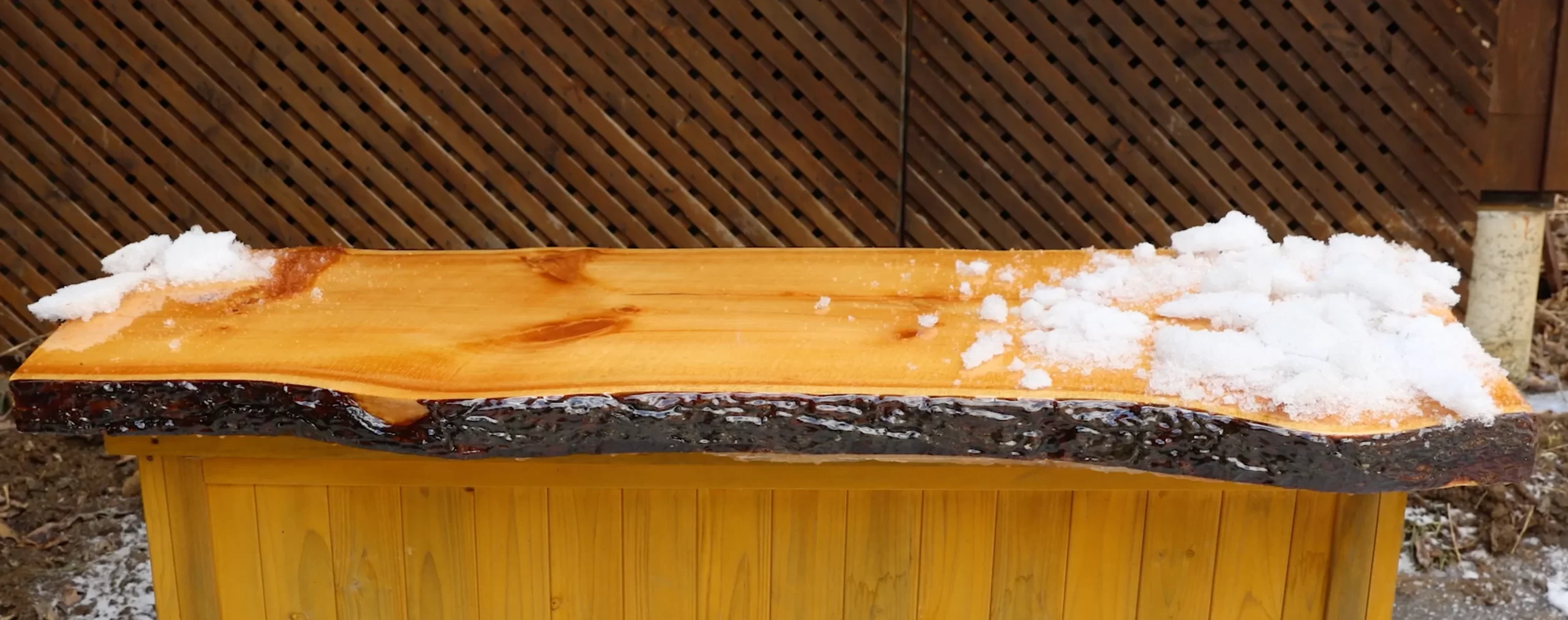

环氧树脂耐风雨吗 (户外环氧树脂耐候性实操指南)

本文核心解答环氧树脂的风雨耐受能力，明确工业环氧树脂固化后的耐候特性，同时补充户外环氧树脂的耐候提升方法、适用场景及常见问题解决方案，为户外环氧项目施工提供专业参考。

一、核心结论：环氧树脂固化后具备优异的风雨耐受能力

工业清环氧树脂固化后拥有良好的耐风雨性与耐候性，完全可应对户外多样甚至极端的天气条件，包括雨水冲刷、冰雹撞击、积雪压迫、强风侵蚀，以及户外的阳光照射和温度大幅波动等情况。

固化后的工业环氧清漆表面坚硬如岩石，不仅能抵御风雨带来的物理冲刷和化学侵蚀，还具备高抗冲击能力，能长期保持表面性能稳定，是户外各类材质防护、粘接、涂装的优质材料。

二、环氧树脂户外耐候的核心性能解析

1. 耐水性：固化后的环氧树脂分子结构致密，形成无缝的防护层，水分子难以渗透，能有效防止基材因浸水出现腐烂、生锈、开裂等问题，长期淋雨也不会出现脱层、鼓泡现象。
2. 耐风蚀与抗冲击：固化后硬度高、韧性佳，能抵御强风带来的砂石撞击，以及冰雹、树枝剐蹭等外力冲击，表面不易出现划痕、破损，防护性持久。
3. 基础耐温性：可适应户外常规的温度变化，在 – 20℃至 60℃的环境中能保持性能稳定，不会因冷热交替出现脆裂、软化变形的情况。
4. 注意点：普通工业环氧树脂虽耐风雨，但纯环氧材料长期暴露在强紫外线照射下，会出现轻微黄变、表面光泽度下降的情况，这是环氧材料的常见特性，并非性能失效，也不会影响其基础的风雨防护能力。

三、提升户外环氧树脂耐候性的专业实操方法

为延长户外环氧树脂的使用寿命，缓解紫外线带来的轻微老化问题，可通过以下方式强化其耐候性能，适配长期户外使用场景：

1. 选用专用耐候型环氧树脂：优先选择添加紫外线吸收剂、抗黄变剂的户外专用环氧材料，这类树脂针对户外环境研发，能有效延缓紫外线导致的黄变、粉化，提升耐候年限。
2. 搭配耐候面漆层：在环氧树脂固化层表面，涂刷一层聚氨酯面漆、氟碳面漆等耐候性更强的面漆，形成 “环氧底 + 耐候面” 的双层防护结构，面漆可完全阻隔紫外线，同时进一步提升防水、抗风蚀能力。
3. 添加体质颜料：在环氧树脂中按比例添加钛白粉、氧化锌等体质颜料，不仅能降低材料成本，还能增强环氧树脂的遮光性、耐腐蚀性和耐磨性，间接提升户外耐候效果。
4. 做好基材预处理：户外施工时，确保基材（木材、金属、混凝土等）干燥、清洁、无油污，环氧树脂与基材粘接紧密无空隙，避免因基材问题导致雨水从缝隙渗入，造成环氧层脱层。

四、环氧树脂户外应用的适用场景与施工要点

1. 主要适用户外场景

• 户外木材防护（木栈道、木围栏、实木家具）：防水防腐蚀，防止木材开裂变形；
• 混凝土结构防护（户外地坪、露台、墙面）：抗雨水冲刷、防起砂，提升表面硬度；
• 金属构件防护（户外铁艺、钢结构）：防锈防水，形成致密防护层；
• 户外工艺品、景观摆件：定型防护，提升耐风雨能力。

2. 户外施工关键要点

1. 施工环境温度控制在 15-25℃，避免在雨天、大雾、高湿（湿度＞80%）环境中施工，防止环氧层固化不良；
2. 双组分环氧树脂需按产品说明精准配比，充分搅拌均匀，避免配比误差导致固化不彻底，影响耐候性；
3. 环氧层涂刷厚度均匀，一般户外防护建议涂刷 2-3 层，总厚度控制在 0.3-0.5mm，过薄易被磨损，过厚易因热胀冷缩出现开裂；
4. 环氧树脂完全固化需 48 小时以上，固化期间做好防护，避免淋雨、沾灰、外力触碰。

五、户外环氧树脂使用常见问题及解决方案

1. 环氧层表面出现轻微黄变，无破损

原因：普通环氧树脂长期受紫外线照射，树脂分子发生轻微老化，属于正常现象，不影响防水耐风雨基础性能。

解决：若介意外观，可将黄变层轻微打磨后，涂刷一层耐候面漆；后续施工直接选用抗黄变耐候型环氧树脂。

2. 户外环氧层出现脱层、鼓泡

原因：基材预处理不到位（含水率过高、有油污），施工时环境湿度过大，环氧层与基材之间存在空隙，雨水渗入后受热膨胀形成鼓泡。

解决：铲除脱层鼓泡的环氧层，重新对基材进行干燥、清洁、打磨处理，待基材达标后，在干燥低湿环境中重新涂刷环氧树脂。

3. 环氧层表面出现划痕、破损，雨水渗入

原因：环氧层涂刷过薄，或受到硬物强力撞击、剐蹭，导致表面防护层破损。

解决：清理破损部位的灰尘、杂物，用同型号环氧树脂填补破损处，打磨平整后，可额外涂刷一层耐候面漆强化防护。

4. 低温环境下环氧层出现脆裂

原因：选用了普通室内环氧树脂，低温韧性不足；或环氧层固化不彻底，内部结构不稳定。

解决：更换户外专用耐低温环氧树脂，施工时保证环境温度在环氧材料要求的固化温度范围内，确保树脂完全固化后再投入使用。

六、户外环氧树脂的后期维护技巧

1. 每年对户外环氧层进行一次全面检查，及时修复轻微的划痕、破损，避免小损伤扩大；
2. 定期用清水或中性清洁剂擦拭环氧表面，清除灰尘、污渍，避免腐蚀性物质长期附着；
3. 对于未涂刷耐候面漆的环氧层，每 2-3 年可薄涂一层抗黄变环氧清漆，重新提升防护效果；
4. 避免在环氧层表面使用强酸、强碱清洁剂，防止腐蚀环氧层，破坏防护结构。
