本文深度解析环氧树脂的固化全过程，明确操作时间、固化时间的核心定义及不同类型树脂的参数差异，分析温度、湿度等环境因素对固化的影响，指出固化过热开裂的常见诱因并给出规避方案，同时补充固化相关专业知识和高频实操问题解答，让环氧施工的固化环节更可控。
一、环氧树脂固化的核心原理：聚合反应
环氧树脂的固化本质是高分子聚合化学反应，将液态的树脂（A 组分）与固化剂（B 组分）按比例混合后，二者发生交联反应，逐步从液态转变为固态硬质材料，最终形成高强度、耐磨损的固化层。
该反应属于放热反应，过程中会持续释放热量，热量的管控是固化成功的关键，尤其是大尺寸、厚层浇筑项目，热量累积过多会引发一系列施工缺陷。
环氧树脂的固化过程主要分为两个核心阶段，二者的时长直接决定施工节奏和项目周期：
- 操作时间（Pot Life）：树脂与固化剂混合后，保持液态、可浇筑、可塑形的有效时长，是施工的黄金窗口期；
- 固化时间（Curing Time）：混合后的树脂从液态完全硬化为最终固态的总时长，即使表面触摸无粘性，也需等待完全固化才能达到最佳强度和耐用性。
二、不同类型环氧树脂的操作与固化时长
环氧树脂的操作时间和固化时间因产品类型不同差异显著，Craft Resin 旗下的手工艺术款和深层浇筑款是两大主流品类，适配不同施工场景，核心参数需严格遵循，避免因时间把控失误导致施工失败。

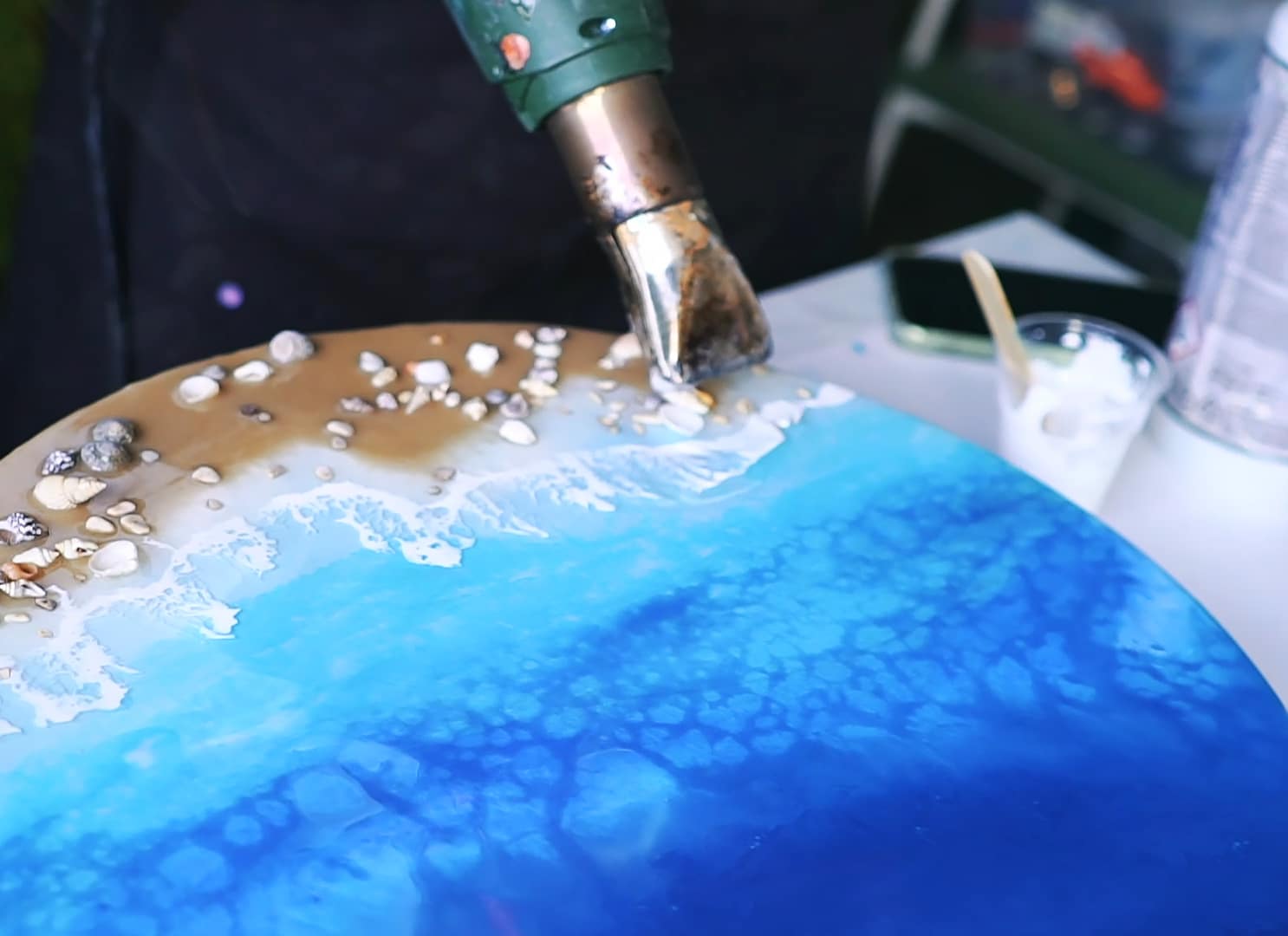

（一）手工艺术专用环氧树脂（Arts & Crafts Resin）
适配场景：首饰、杯垫、薄涂层涂装等小尺寸、薄层施工项目，主打精准控制和快速成型。
- 操作时间：24℃常温下约 30-40 分钟，适合快速浇筑和精细造型操作；
- 固化节点：12-24 小时达到无粘手状态，48-72 小时实现完全固化；
- 核心优势：周转速度快，适合追求高效完成的小型环氧制品制作。
（二）深层浇筑专用环氧树脂（Deep Pour Resin）
适配场景：河流桌、厚模浇筑等大尺寸、厚层施工项目，主打热量控制和通透成型。
- 操作时间：24℃常温下约 45-60 分钟，更长的窗口期避免厚层浇筑时树脂提前变稠，便于工艺优化；
- 固化节点：24-36 小时达到无粘手状态，72-96 小时实现完全固化；
- 核心优势：固化速度慢，热量释放更平缓，可避免厚层浇筑时的过热开裂，适配 2-4 英寸厚的深层浇筑，能保证成品通透无缺陷。
通用专业贴士
- 以上时长为标准常温下的参考值，实际时长会随配方、环境温湿度略有波动，施工前务必查看产品标签标注的精准参数；
- 分层浇筑时，最佳叠层时机为第一层树脂达到微粘状态（通常 4-6 小时），未完全固化时叠层能让层间形成牢固粘结，避免分层脱落。
三、环境因素对环氧树脂固化的关键影响
环境条件是决定固化效果的核心外因，温度、湿度、通风三者的细微变化，都会直接影响聚合反应的速率和效果，需严格把控施工环境，打造固化的最佳条件，以下为核心要求和优化技巧：
（一）温度：固化的核心控制指标
- 最佳固化温度：21-27℃，此温度下聚合反应速率适中，热量释放平稳，固化后的涂层强度高、无缺陷；
- 低温危害（＜18℃）：固化反应大幅放缓，树脂硬化速度变慢，甚至出现固化不完全、表面发粘、硬度不足的问题；
- 高温危害（＞29℃）：固化反应加速，操作时间大幅缩短，树脂易提前变稠，且热量快速累积，引发开裂、黄变等缺陷；
- 优化技巧：低温环境可使用加热垫轻柔预热树脂和施工区域，高温环境借助空调降温，全程保持温度稳定，避免骤冷骤热。
（二）湿度：避免表面缺陷的关键
- 最佳湿度范围：40-50%，低湿度环境能有效避免水分与固化剂发生反应；
- 高湿危害（＞60%）：水分会侵入树脂涂层，引发表面发粘、发白浑浊、出现胺斑等问题，破坏成品颜值和性能；
- 优化技巧：高湿度天气施工时，在操作区域放置除湿机，同时确保工具、模具干燥无水分，从根源隔绝水汽。
（三）通风：兼顾安全与固化稳定性
- 核心要求：保证施工区域良好的空气流通，既能及时消散树脂固化产生的热量，又能避免有害烟气堆积，符合环氧施工安全规范；
- 禁忌事项：避免强直吹气流，穿堂风、风扇直吹会让树脂表面固化速度不均，还会带入灰尘、杂质，造成表面瑕疵；
- 优化技巧：若环境条件不佳，可搭建专用固化箱，实现温度、湿度、通风的精准控制；小型项目可使用封闭收纳箱改造，成本低、效果好。
四、环氧树脂固化失败的核心问题：过热开裂
固化过程中最常见的失败问题是过热开裂，还会伴随黄变、树脂 “沸腾” 起泡等现象，核心诱因均为热量无法及时散发，导致局部温度骤升，破坏聚合反应的平稳性，以下为具体成因和针对性规避方案：
（一）过热开裂的四大核心成因
- 单次浇筑量过大：尤其是使用手工艺术款树脂做厚层浇筑时，树脂层过厚会导致反应热无法及时散发，热量持续累积引发开裂；手工艺术款建议单次浇筑厚度≤1/8 英寸，深层浇筑款≤2-4 英寸；
- 树脂混合不充分：树脂与固化剂搅拌时未刮擦容器壁和底部，存在混合死角，导致涂层局部固化速度差异大，形成内应力点，最终引发开裂；
- 环境温度过高：在 29℃以上的高温环境施工，或让固化中的树脂暴露在直射阳光下，会叠加反应热，加速固化并引发热量堆积；
- 配比比例错误：树脂与固化剂的混合比例失衡（如固化剂过量），会打乱聚合反应节奏，导致反应速率骤增、放热剧烈，出现局部热峰和开裂。
（二）过热开裂的核心规避方案
- 严格遵循浇筑厚度：按产品类型控制单次最大浇筑厚度，厚层项目采用分层浇筑，待上一层树脂散热并达到微粘状态后，再进行下一层浇筑；
- 规范搅拌操作：搅拌树脂与固化剂时，持续搅拌 3-5 分钟，反复刮擦容器壁和底部，确保无混合死角，必要时进行二次搅拌，保证混合均匀；
- 严控固化环境温度：将施工和固化区域温度稳定在 21-27℃，固化过程中远离直射阳光、暖气、烤灯等热源；
- 精准把控混合比例：施工前反复核对产品说明，按标注比例（手工艺术款多为 1:1，深层浇筑款多为 2:1）精准称量，建议用量杯按体积比配比，新手避免用重量比易出错。
五、固化相关专业知识补充：核心原则与实操技巧
想要让环氧树脂固化效果达到最佳，除了把控核心参数和环境，还需掌握固化的底层逻辑和实操技巧，从根源规避各类固化问题，提升成品质量。
（一）固化放热的 “厚度效应”
环氧树脂的放热量与浇筑厚度呈指数级正相关，而非线性相关：厚度每增加 1cm，放热量会成倍增加，且散热速度远慢于产热速度。
这也是深层浇筑必须使用专用树脂的核心原因，其配方经过优化，放热更平缓，且操作时间更长，能为热量散发留出充足时间。
（二）“无粘手”≠“完全固化”
树脂表面触摸无粘性，仅代表达到表干状态，此时内部的聚合反应尚未完成，涂层的强度、硬度、耐刮擦性均未达到最佳；
若此时对制品进行打磨、抛光、使用等操作，极易造成表面划伤、涂层破损，甚至影响后续的叠层粘结效果，必须等待标注的完全固化时长后，再进行后续工艺。
（三）分层浇筑的 “粘结黄金期”
分层浇筑的最佳时机为上一层树脂处于微粘状态（手指轻触有粘性，但不粘手、无树脂残留），此时涂层表面仍有活性基团，能与新浇筑的树脂发生交联反应，形成 “无缝粘结”；
若上一层树脂已完全固化，表面活性消失，需用细砂纸打磨后再浇筑下一层，否则会出现层间脱落、分层的问题。
（四）固化后的 “后固化” 强化技巧
若需要提升环氧制品的耐热性、硬度和耐用性，可在树脂完全固化后，进行低温后固化处理：
在 40-50℃的恒温环境中，让制品静置 24-48 小时，进一步促进内部聚合反应的完全进行，能大幅提升涂层的综合性能，适合桌面、台面等高频使用的环氧制品。
六、常见问题解答（FAQ）
基础问题
- 环氧树脂达到无粘手状态后，能进行打磨抛光吗？答：不建议。无粘手仅为表干状态，内部未完全固化，此时打磨会导致涂层起粉、划伤，还会破坏内部结构；需等待达到产品标注的完全固化时长后，再进行打磨抛光。
- 手工艺术款树脂能用来做深层浇筑吗？答：不能。手工艺术款树脂操作时间短、放热集中，厚层浇筑时热量无法散发，会引发严重的开裂、黄变，深层浇筑必须使用专用的深层浇筑款树脂。
- 环氧树脂固化时间过长，是什么原因？答：最常见的原因是施工环境温度过低（＜18℃），导致聚合反应速率放缓；其次是树脂与固化剂混合比例错误、搅拌不充分，也会造成固化延迟，可将制品移至 21-27℃的恒温环境，促进固化。
施工技术问题
- 分层浇筑时，超过了微粘的黄金期，该怎么处理？答：若上一层树脂已完全固化，用 240-400 目细砂纸轻轻打磨其表面，打造粗糙的粘结面，彻底清除打磨灰尘后，再浇筑下一层树脂，能保证层间粘结牢固。
- 环氧树脂固化后局部发黄，是过热导致的吗？答：大概率是。局部过热会破坏树脂的分子结构，引发黄变，多由单次浇筑过厚、局部热源照射、混合比例失衡导致；若黄变轻微，可通过打磨抛光去除表层；若黄变严重，需剔除黄变区域，重新浇筑。
- 如何延长环氧树脂的操作时间，方便复杂造型施工？答：① 将树脂和固化剂在搅拌前放入阴凉处降温（不低于 18℃），降低反应速率；② 减少单次混合的树脂量，随用随混；③ 选择操作时间更长的树脂品类，如深层浇筑款。
- 环氧树脂固化后表面发粘，且持续数天不硬化，该怎么补救？答：先排查原因：若为温度过低，移至恒温环境继续固化；若为配比错误、搅拌不充分，待表面完全不粘后，打磨整个涂层，按标准比例混合新鲜树脂，重新薄涂一层并规范固化。
实用应用问题
- 制作环氧河流桌时，如何避免固化过程中过热开裂？答：① 使用深层浇筑专用树脂，严格控制单次浇筑厚度≤4 英寸；② 分层浇筑，每层间隔 24 小时以上，确保热量充分散发；③ 固化过程中保持环境温度 21-27℃，远离热源，必要时在桌面周围放置冰袋辅助散热（避免直接接触）；④ 精准按 2:1 比例配比，充分搅拌。
- 小型环氧首饰固化后，硬度不足、易刮花，该怎么解决？答：① 确认是否达到完全固化时长（手工艺术款需 48-72 小时），未完全固化则继续静置；② 完全固化后，进行 40℃低温后固化 24 小时，提升硬度；③ 最后做一层环氧封层，增加表面耐刮擦性。
- 高湿度环境下紧急施工，如何避免树脂发白、发粘？答：① 用除湿机将环境湿度降至 60% 以下，同时用干布擦干工具、模具，用异丙醇擦拭去除表面水汽；② 树脂搅拌后尽快浇筑，减少与空气的接触时间；③ 浇筑后用固化箱封闭固化，内部放置干燥剂，隔绝外界水汽。
- 环氧树脂固化后出现内部开裂，表面无异常，是什么原因？答：核心原因是内部热量累积过多，表面因与空气接触散热快，先固化成型，内部热量无法散发，固化时产生的内应力冲破表层，形成内部开裂；解决办法是分层浇筑、严控浇筑厚度，让热量逐层散发。
