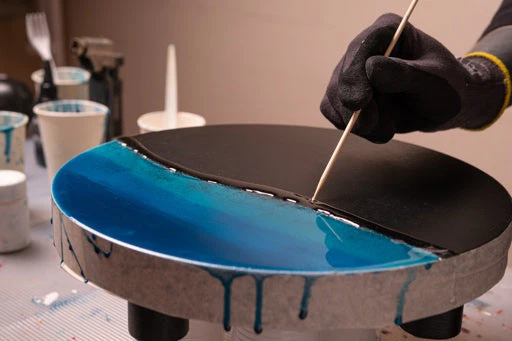

本文聚焦环氧树脂手工制作中高发的固化不均、气泡残留、表面凹坑、高温开裂四大核心问题，深度剖析各问题的诱发原因，结合专业实操给出针对性的解决与预防方案，同时补充环氧施工的核心专业知识和高频实操问题解答，助力新手和资深从业者规避施工失误，打造无瑕疵的环氧制品。
一、环氧树脂固化不均：成因与专业解决办法
固化不均是环氧施工中最令人沮丧的问题，表现为涂层局部硬化、局部发粘发软，核心诱因集中在温度、搅拌、层厚和树脂品质四大方面，精准定位原因并解决，才能实现均匀固化。
（一）固化不均的核心成因
- 环境温度不稳定：环氧树脂固化的理想环境温度为 22-25℃，施工区域存在低温区时，该区域的交联化学反应会受抑制，进而出现固化缓慢、发软的现象。
- 树脂与固化剂混合不充分：二者需充分融合才能触发完整的固化化学反应，仅简单搅拌未刮擦容器壁和底部，会导致混合死角，未混合的区域无法正常固化。
- 涂层厚度不合理：涂层过薄时，固化反应产生的热量不足，无法启动完整的固化过程；涂层过厚则易引发局部过热，造成固化速度差异，形成软硬不均的情况。
- 树脂过期或储存不当：超出保质期、在高温潮湿环境中储存的树脂，化学性能会受损，固化活性大幅下降，直接导致固化异常。
（二）固化不均的解决与预防方案
- 全程保持恒温环境：施工及固化全过程，将工作区域温度稳定在 22-25℃，低温环境可借助加热垫升温，避免区域温差过大。
- 按标准规范搅拌：严格遵循厂家推荐的搅拌时间（通常 3-5 分钟），搅拌时反复刮擦容器壁和底部，确保树脂与固化剂无死角充分混合。
- 严格遵循层厚要求：按照产品说明控制单次浇筑的最大厚度，厚层浇筑需采用分层施工，待上一层部分固化后，再进行下一层浇筑。
- 使用新鲜合格的树脂：施工前检查树脂保质期，遵循 “阴凉干燥处储存” 的要求，杜绝使用过期、变质的树脂原料。
二、环氧树脂气泡残留：成因与彻底清除方案
气泡是环氧制作的 “头号天敌”，会严重破坏制品的通透度和表面平整度，气泡的产生与温度、搅拌方式密切相关，掌握科学的除泡方法，能从根源避免该问题。
（一）气泡残留的核心成因
- 温度不适配：环境温度过高或过低，都会改变树脂的粘度，粘度异常会阻碍气泡的自然上升逸出，最终被困在树脂内部。
- 搅拌方式不当：搅拌速度过快、力度过大，会将大量空气强行卷入树脂中，形成密集的微小气泡，若无法及时排出，便会残留在固化后的涂层中。
- 除泡工具使用错误：使用吹风机等非专业工具除泡，不仅无法消除气泡，还会向树脂表面吹入更多空气，加重气泡问题。
- 树脂未提前预热：低温下的树脂粘度偏高，本身就容易包裹空气，且气泡上升速度极慢，易造成残留。
（二）气泡的预防与清除方案
- 优化施工温度：在 22-25℃的常温环境施工，搅拌前将密封的树脂和固化剂瓶放入温水浴中轻微预热，降低树脂粘度，助力气泡逸出。
- 轻柔缓慢搅拌：搅拌时保持慢速度、稳节奏，以 “十字交叉法” 搅拌 3-5 分钟，在保证混合均匀的前提下，最大限度减少空气卷入。
- 使用专业除泡工具：树脂浇筑后，将热风枪置于表面数英寸处缓慢移动，利用热量打破表面张力，让被困气泡快速逸出；严禁使用吹风机除泡。
- 浇筑后静置消泡：搅拌完成的树脂先静置 2-3 分钟，让大气泡自然上浮，再进行浇筑，减少浇筑过程中的气泡带入。
三、环氧树脂表面凹坑：成因与修复方案
表面凹坑会严重影响环氧制品的视觉质感，该问题多由表面张力异常、模具污染或浇筑不当引发，提前预防能有效规避，固化后出现的凹坑也可通过简单方法修复。
（一）表面凹坑的核心成因
- 气泡后期破裂：树脂内部的微小气泡上浮至表面时，若树脂已开始增稠，气泡破裂后无法通过自流平填补孔洞，便会形成凹坑。
- 模具表面存在污染：模具上的灰尘、油脂、残留树脂等杂质，会干扰树脂的流动和铺展，破坏表面张力，导致局部形成凹陷。
- 浇筑方式不当：浇筑速度过快、局部堆积树脂，会让树脂无法均匀自流平，局部因流动不畅形成凹坑，且易裹挟空气。
- 树脂粘度偏高：树脂粘度太大时，自流平能力下降，气泡破裂后的孔洞、表面的微小凹陷无法自行修复，最终形成明显凹坑。
（二）凹坑的预防与修复方案
- 预热树脂降低粘度：搅拌前预热树脂和固化剂，提升树脂的自流平性，让气泡破裂后的孔洞能及时被树脂填补。
- 彻底清洁模具表面：浇筑前用异丙醇擦拭模具内外，清除灰尘、油脂等所有污染物，保证模具表面干净无杂质。
- 慢速度均匀浇筑：沿模具边缘缓慢倾倒树脂，让树脂自然向四周铺展，避免局部堆积，确保表面平整无死角。
- 固化后打磨重涂修复：若固化后出现凹坑，用细目砂纸轻轻打磨凹坑及周边区域，打磨平整后彻底清洁灰尘，薄涂一层新鲜树脂，固化后即可恢复光滑表面。
四、环氧树脂高温开裂：成因与预防方案
环氧树脂固化属于放热反应，若热量过度累积会引发涂层开裂、翘曲甚至变色，该问题多由施工操作不当导致，做好热量控制，就能从根源避免开裂。
（一）高温开裂的核心成因
- 单次浇筑过厚：厚层浇筑时，固化反应产生的热量无法及时散发，会在树脂内部持续累积，导致局部温度骤升，树脂因热胀冷缩出现开裂。
- 混合比例失衡：树脂与固化剂配比错误，尤其是固化剂添加过量时，会让固化反应的速率大幅加快，放热更剧烈，引发局部过热开裂。
- 环境温度过高：在 25℃以上的高温环境施工，会叠加树脂固化的反应热，导致整体温度超标，加剧热量累积，引发开裂。
- 热工具使用过度：用热风枪、喷枪除泡时，长时间停留在同一位置，会造成局部温度过高，不仅会引发气泡暴增，还会导致树脂局部过热开裂。
（二）高温开裂的核心预防方案
- 分层浇筑控厚：严格遵循厂家规定的单次最大浇筑厚度，大型厚层项目采用分层施工，待上一层树脂充分散热、部分固化后，再进行下一层浇筑。
- 精准把控混合比例：按产品标注的体积比（或重量比）精准称量树脂和固化剂，杜绝固化剂过量或不足的情况，保证固化反应平稳进行。
- 控制施工环境温度：在 22-25℃、通风良好的环境施工，高温天气可借助空调降温，避免环境温度与反应热叠加。
- 适度使用热工具：使用热风枪除泡时保持持续移动，避免局部长时间受热，除泡完成后立即停止使用，减少额外热量输入。
五、环氧施工专业知识补充：核心原理与实操准则
想要从根源规避固化不均、气泡、凹坑、开裂等问题，需掌握环氧树脂施工的核心科学原理，牢记实操中的黄金准则，让施工过程更可控。
（一）固化放热的核心规律
环氧树脂的固化是放热型交联化学反应，反应热的释放量与浇筑厚度成正比：厚度每增加 1cm，反应热会呈指数级累积；且热量散发速度远慢于产生速度，因此厚层浇筑必须分层，这是防止过热开裂的关键。
（二）树脂粘度的温度效应
树脂的粘度与温度成反比：温度每升高 5℃，粘度会显著下降，自流平性和气泡逸出能力会大幅提升；温度过低则粘度骤增，引发一系列施工问题。但温度也不宜过高，否则会加速固化，缩短操作时间。
（三）环氧施工的 “三恒” 准则
施工全过程需遵循恒温、恒湿、恒静的原则：恒温（22-25℃）保证固化反应平稳；恒湿（湿度≤60%）避免水分干扰反应；恒静（浇筑后减少震动）让树脂自流平、气泡自然逸出。
（四）分层施工的核心要求
分层施工的间隔时间需根据环境温度调整：22-25℃下，待上一层树脂固化至微粘不沾手的状态（通常 6-12 小时），即可进行下一层浇筑；此时层间粘结力最强，且能有效散热，避免热量累积。
六、常见问题解答（FAQ）
基础问题
- 环氧树脂固化后局部发粘，其余部分硬化，该怎么补救？答：先将发粘区域及周边用细砂纸打磨平整，彻底清除打磨灰尘，按标准配比混合新鲜树脂，薄涂一层在打磨区域，在 22-25℃环境中重新固化即可。
- 树脂内部的微小气泡无法清除，固化后形成针孔，该如何解决？答：搅拌前预热树脂降低粘度，搅拌后静置消泡，浇筑后用热风枪缓慢移动除泡；若已形成针孔，打磨针孔区域后薄涂一层树脂，利用自流平填补孔洞。
- 厚层浇筑的环氧树脂开裂，还能修复吗？答：若开裂较浅，打磨开裂处及周边至平整，清洁后薄涂树脂重新固化；若开裂较深、贯穿涂层，需剔除开裂的树脂，重新分层浇筑，每层严格控制厚度并充分散热。
施工技术问题
- 搅拌树脂时，如何平衡 “混合均匀” 和 “减少气泡”？答：保持慢速度、长时长、刮死角的原则，以每秒 1-2 圈的速度搅拌 3-5 分钟，反复刮擦容器壁和底部，确保无混合死角；搅拌完成后静置 2-3 分钟，让卷入的空气自然逸出。
- 不同品牌的树脂和固化剂能混合使用吗？答：不建议混合使用。不同品牌的树脂和固化剂化学配方不同，混合后会破坏固化反应，引发固化不均、发软、开裂等一系列问题，需严格同品牌配套使用。
- 模具涂了脱模剂，树脂表面出现凹坑，是什么原因？答：大概率是脱模剂涂抹过多或未均匀擦拭，多余的脱模剂会在模具表面形成油膜，干扰树脂的流动和表面张力，引发凹坑；建议薄涂脱模剂并均匀擦拭，确保模具表面无脱模剂堆积。
- 冬季低温环境，如何保证环氧树脂正常固化且无缺陷？答：搭建封闭的施工空间，借助加热垫、小太阳将环境温度升至 22-25℃，树脂搅拌前温水预热，浇筑后全程保持恒温固化；同时控制环境湿度≤60%，避免胺斑和发白问题。
实用应用问题
- 制作环氧首饰时，表面出现密集小凹坑，该怎么预防？答：首饰模具细节多，易残留空气和杂质，浇筑前用异丙醇彻底清洁模具，树脂预热后缓慢沿模具边缘浇筑，避免气泡带入；浇筑后用热风枪轻扫表面除泡，静置时保持环境无风、无震动。
- 环氧桌面浇筑后出现局部开裂，多在边缘位置，是什么原因？答：桌面边缘树脂易堆积，导致局部层厚超标，热量无法散发引发过热开裂；解决办法是边缘位置提前做挡边处理，控制树脂厚度，分层浇筑并对边缘重点散热。
- 树脂固化后，表面有凹坑但不想重新涂漆，有简易修复方法吗？答：用细目砂纸（800 目以上）将凹坑打磨至与周边表面齐平，然后依次用更细的砂纸（1000 目、2000 目）精细打磨，最后用环氧抛光膏抛光，可恢复表面光泽和平整度。
- 如何判断树脂是否达到分层浇筑的最佳状态？答：用干净的手指轻触树脂表面，有粘性但不粘手、手指离开后无树脂残留，即为最佳分层时机；若表面完全不粘，说明已完全固化，需打磨后再浇筑下一层。
