桌面环氧树脂干燥时间 (固化条件及速干技巧)

本文核心讲解桌面环氧树脂的基础干燥与完全固化时间，明确温度对固化进程的关键影响，同时补充不同环境下的固化调整方法、速干实操技巧及常见固化问题的解决办法，为环氧树脂桌面施工提供全面的时间把控和实操参考。

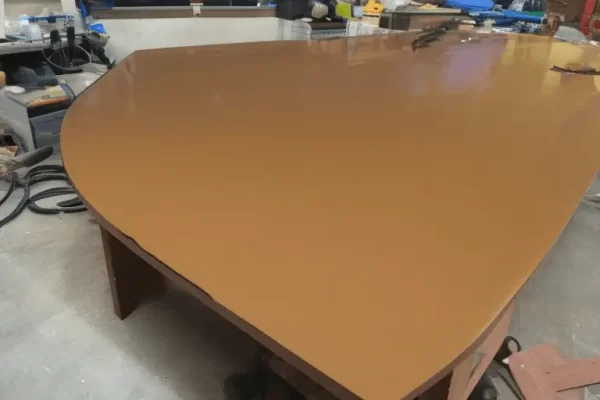

一、桌面环氧树脂基础干燥与固化时间

桌面环氧树脂的干燥和固化分为两个核心阶段，标准室温（25℃） 下的基础时间标准为：

1. 触感干燥时间：环氧树脂倒入施工后，24 小时内可实现表面触感干燥，此时表面无粘手现象，不会沾染灰尘，但树脂内部尚未完全固化，不具备使用强度，严禁触碰、按压或放置物品。
2. 完全固化 / 最大硬度时间：需等待 7 天，此时环氧树脂完成全部化学反应，达到最大硬度和最佳力学性能，耐刮、耐压、耐磨损性达标，可正常投入使用，适用于餐桌、书桌、茶桌等各类环氧树脂桌面。

二、温度对桌面环氧树脂固化的核心影响

环氧树脂的固化本质是化学交联反应，温度是影响该反应速率的关键因素，温度变化会直接改变干燥和固化时间，无额外加热 / 降温的自然环境下遵循以下规律：

1. 高温环境（30℃及以上）：会加速化学交联反应，触感干燥时间可缩短至 12-18 小时，完全固化时间可提前至 5-6 天；但需注意环境温度不宜超过 40℃，否则易导致树脂表面快速固化、内部固化缓慢，出现表面开裂、起皱、气泡无法排出的问题。
2. 低温环境（20℃及以下）：会显著减缓固化反应，15-20℃时触感干燥时间会延长至 36-48 小时，完全固化时间需 8-10 天；若温度低于 15℃，环氧树脂固化反应会大幅停滞，甚至出现表面始终粘手、无法固化的情况。
3. 温度骤变：施工后若桌面经历冷热骤变（如空调直吹、阳光暴晒后立即移至阴凉处），会导致树脂内部产生内应力，出现开裂、翘边、分层，需保证固化全程环境温度稳定。

三、不同环境下的固化调整技巧

1. 低温环境（＜20℃）固化提速方法

• 提前将环氧树脂和固化剂放在 25℃左右的室内预热 1-2 小时，提升原料初始温度，避免低温混合后反应停滞；
• 施工后在桌面周围放置恒温取暖器、暖风机（温度控制在 25-30℃），保持空气流通，避免局部高温；
• 用保温膜轻轻覆盖桌面（不直接接触树脂表面），减少热量流失，实现恒温固化。

2. 高温环境（＞30℃）固化防问题方法

• 选择早晚低温时段施工，避免中午阳光直射；
• 施工前将树脂和固化剂冷藏降温（不宜低于 5℃），减缓反应速率；
• 施工后将桌面放在阴凉通风处，避免高温烘烤，若表面出现小气泡，及时用热风枪低温档轻扫消除。

3. 潮湿环境（湿度＞60%）施工注意

潮湿环境不影响干燥时间，但会导致树脂固化后表面发白、浑浊，施工前需用除湿机将环境湿度降至 60% 以下，雨天严禁施工。

四、桌面环氧树脂固化常见问题及解决办法

1. 24 小时后表面仍粘手、粘稠

常见原因：环境温度过低、树脂与固化剂配比错误（如固化剂添加不足）、原料混合不均匀。

解决办法：若为温度问题，按低温提速方法提升环境温度至 25-30℃，继续静置 24-48 小时；若为配比 / 混合问题，说明树脂已无法正常固化，需彻底清除表面未固化树脂，重新按标准配比混合施工。

2. 表面干燥但内部发软、无硬度

常见原因：胶层过厚（单遍施工厚度超过 5mm）、局部高温导致表面 “表干内不干”。

解决办法：将桌面放在 25℃恒温环境下继续固化 3-5 天，让内部完成交联反应；后续施工需控制单遍胶层厚度，厚层桌面建议分 2-3 遍施工，每遍厚度不超过 3mm，上一遍完全触感干燥后再施工下一遍。

3. 固化后表面出现气泡、针孔

常见原因：搅拌时卷入空气、高温下反应过快、胶层过厚气泡无法排出。

解决办法：小气泡可用细砂纸打磨后重新薄涂一层树脂修复；大面积气泡需打磨掉表层树脂，重新施工，搅拌时沿容器壁缓慢搅拌，混合后静置 5-10 分钟让气泡自然上浮，再进行浇筑。

4. 固化后表面开裂、翘边

常见原因：温度骤变、木材桌面含水率超标（树脂与木材收缩率不一致）、边缘胶层过薄。

解决办法：轻微开裂用环氧树脂补缝后打磨抛光；严重开裂需重新施工，施工前将木材桌面烘干至含水率 8%-12%，固化全程保持温度稳定，桌面边缘胶层适当加厚至 1-2mm。

五、桌面环氧树脂固化后的后续处理要点

1. 7 天完全固化后，若表面有轻微划痕、不平整，可用 400 目、800 目、1200 目砂纸依次打磨，再用抛光膏抛光，恢复镜面效果；
2. 若需提升桌面耐黄变、耐刮擦性能，可在完全固化后薄涂一层环氧树脂专用封层漆；
3. 日常使用中避免尖锐物品大力刮擦、高温物体（如热锅）直接接触，可放置隔热垫保护。
