本文详细介绍树脂艺术工作坊创作所需的树脂固化剂颜料模具等核心材料及工具的选择技巧与使用要点，同时补充树脂艺术创作的专业知识和常见问题解答，助力不同技能水平的创作者完成树脂艺术作品。
一、树脂艺术工作坊核心材料
（一）树脂和固化剂
树脂和固化剂是树脂艺术创作的基础，二者混合发生化学反应实现树脂的硬化成型，树脂作为粘合剂为作品提供光泽与成型基础，固化剂则是实现树脂固化的关键催化剂。
- 主流树脂类型

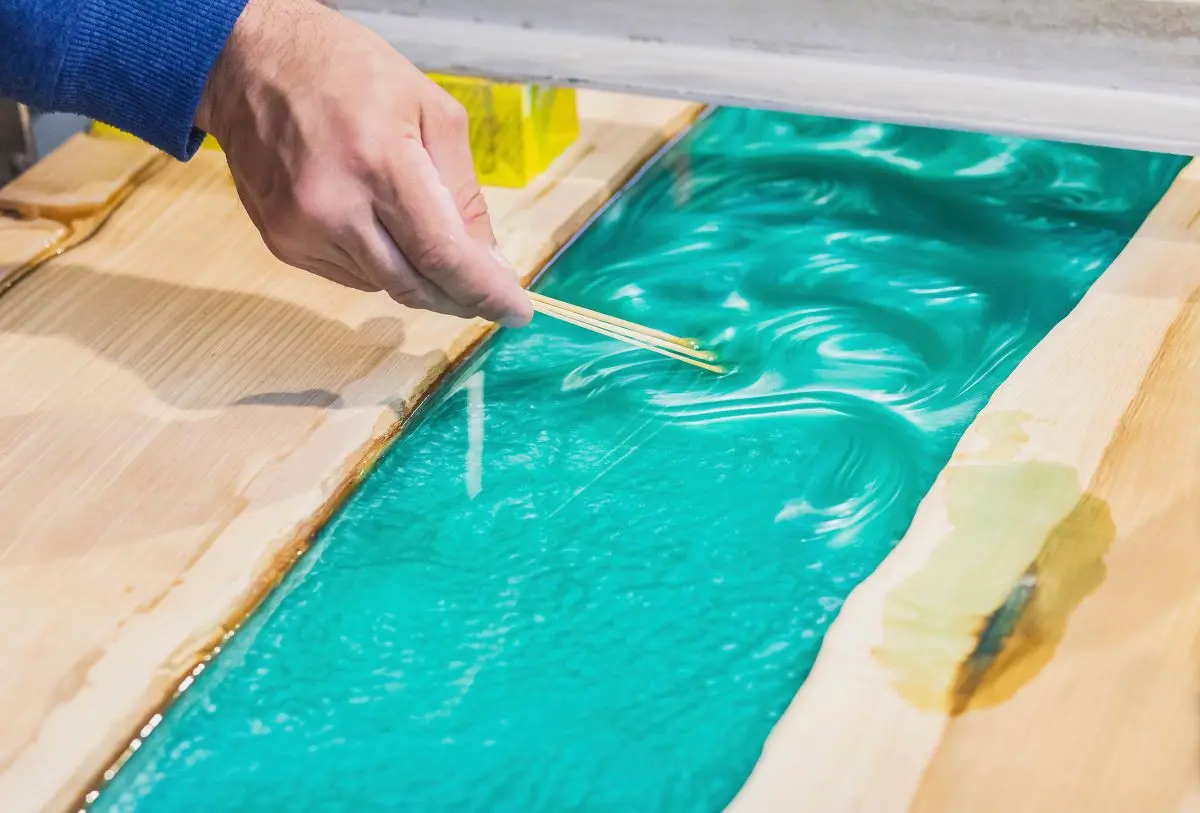

- 环氧树脂：具备易用性、多功能性和高耐用性的特点，适配涂层、浇注、铸造等多种创作工艺，是树脂艺术创作中应用最广泛的树脂类型，新手入门也可优先选择。
- 聚酯树脂：拥有优异的抗紫外线性，固化速度相对更快，柔韧性较好，适合制作需要一定柔韧性且应用于户外的树脂作品，不过光泽度略低于环氧树脂。
- 补充品类：丙烯酸树脂为水基树脂，毒性更低、固化时间更短，适合在纸张、画布等基材上进行树脂涂布创作；UV 树脂需在紫外线照射下固化，拥有无限制的操作时间，适合精细化的树脂艺术创作。
- 固化剂选择技巧
- 匹配应用需求：根据创作的工艺要求、成品所需的物理化学性质，以及固化速度、操作适用期等需求选择，比如批量小件生产可选择快速固化型固化剂。
- 把控固化温度：多数环氧固化剂需达到特定高温才能完全聚合，固化过程中需保证温度达标，确保树脂充分固化。
- 评估固化剂类别：酚类、酸酐类、胺类、硫醇类是常用环氧固化剂，需结合抗氧化性、耐化学性等特性选择；硫醇固化剂可实现室温快速固化，适合 DIY 创作和应急成型需求。
- 重视健康安全：芳香胺类固化剂成品效果好但存在健康隐患，日常创作优先选择脂环胺、脂肪胺类固化剂。
- 专业咨询参考：若对固化剂选择无明确方向，可咨询资深树脂艺术创作者或材料专业人士。
（二）颜料和着色剂
颜料和着色剂为树脂艺术作品赋予丰富色彩，需选择与树脂适配性高的品类，不同着色剂的色彩表现、成型效果差异显著，创作时可根据需求搭配使用。
- 核心着色剂品类及特点
- 环氧染料 / 树脂染料：专为树脂铸件设计，色彩浓郁，少量添加即可实现鲜艳的色彩效果，分散性好，适合打造高饱和度的透明或半透明作品。
- 云母粉：能打造坚实的饰面效果，呈现不透明但透光的质感，模仿彩色玻璃效果，色调丰富且可自由混合，适合制作固体树脂造型、字母等作品。
- 酒精墨水：色彩浓郁且层次感强，不过与树脂的融合需把控时机，避免影响树脂初始化学反应，适合打造渐变、晕染的艺术效果。
- 丙烯酸涂料：色彩柔和，与树脂混合后能产生自然的流动性和层次感，可打造漩涡状等纹理图案，品牌选择多、色调丰富，适配创意混搭。
- 闪光粉 / 珠光粉：细粒闪光粉可在树脂中均匀悬浮，珠光粉能赋予作品金属光泽，提升作品的视觉层次感，适合打造轻奢、梦幻的艺术效果。
- 着色剂选择与使用要点
- 匹配创作介质：根据树脂类型和创作基材选择，比如环氧树脂优先搭配环氧染料，纸张基材涂布可搭配丙烯酸涂料。
- 结合色彩与透明度需求：追求高饱和度强色彩选树脂染料、酒精墨水；打造透光不透明效果选云母粉；想要柔和色彩与流动纹理选丙烯酸涂料。
- 注意混合与分布特性：树脂染料、云母粉可快速均匀分散在树脂中；眼影可作为临时着色替代，用牙签搅拌即可实现色彩融合；酒精墨水建议在树脂固化阶段加入；闪光粉优先选择细粒款，保证分布均匀。
（三）模具和容器
模具决定树脂作品的造型，容器则用于树脂与固化剂的配比、混合，二者的材质和规格直接影响创作效率和作品成型效果。
- 模具选择与使用
- 主流模具材质：硅胶模具因柔韧性强、耐用、易脱模的特点，成为树脂艺术创作的首选，可制作复杂几何造型、立体浮雕等多种结构的作品；亚克力板模具适合平面浇注类创作；3D 打印模具可实现个性化定制造型，适配小众创意设计。
- 模具通用要求：根据创作需求选择对应形状、大小的模具，使用前需保证模具清洁、干燥，复杂模具可提前涂抹脱模剂，避免树脂粘连。
- 容器选择与使用
- 材质要求：必须选择耐树脂的容器，避免容器与树脂发生化学反应或被树脂腐蚀，推荐使用硅胶、玻璃、专用塑料材质的容器。
- 功能要求：优先选择带清晰刻度的容器，方便精准把控树脂与固化剂的配比比例，混合用容器建议选择宽口款，便于搅拌且减少气泡产生。
（四）其他工具和附件
除核心材料外，配套工具是保障树脂艺术创作顺利进行的关键，涵盖搅拌、除泡、测量、防护等多个环节，缺一不可。
- 基础操作工具
- 搅拌工具：搅拌棒、硅胶刮刀，用于树脂与固化剂、树脂与着色剂的均匀混合，搅拌棒建议选择螺旋纹路款，提升混合效率。
- 除泡工具：热风枪、小型火炬，用于去除树脂混合和浇注过程中产生的气泡，是打造光滑无瑕疵作品的关键；真空脱泡机则适合高精度、大批量创作的除泡需求。
- 造型工具：调色刀，可用于打造作品的纹理效果，同时实现色彩的分层、叠加，提升作品的立体感。
- 测量工具：量杯、注射器、电子天平，电子天平可精确到 0.1 克，能最大程度保证树脂与固化剂的配比精准度，避免比例失衡导致固化失败。
- 安全防护装备树脂及固化剂部分品类具有一定的刺激性和毒性，创作时必须做好防护：丁腈手套（耐化学腐蚀）、护目镜（防液体溅入）、有机蒸气过滤型呼吸器（防有害气体吸入），同时建议搭配一次性滴布，保护操作台面。
二、树脂艺术创作专业补充知识
- 树脂配比核心原则：树脂与固化剂的配比需严格按照产品说明执行，误差控制在 ±1% 以内，比例失衡会导致树脂固化不完全、成品脆化、开裂等问题。
- 固化环境要求：树脂固化的最佳环境温度为 20-25℃，湿度低于 60%；温度过低会减慢固化速度，温度过高则会导致树脂快速固化产生裂纹，湿度过高会影响作品的透明度。
- 厚层浇注技巧：制作厚层树脂作品（如水晶桌面、厚款浮雕）时，需采用分层浇注法，每层厚度不超过 3mm，待表层表干（触指不粘，约 1-2 小时）后再浇注下一层，避免深层产生气泡和收缩裂纹。
- 模具脱模时机：树脂脱模需在完全固化后进行，过早脱模会导致作品变形、破损；硅胶模具脱模时可轻轻揉捏模具边缘，利用柔韧性实现无损伤脱模。
- 作品后处理：树脂作品脱模后，若表面有瑕疵可使用 600-2000 目砂纸打磨抛光；户外使用的树脂作品可喷涂 UV 涂层，提升抗老化、耐磨性能。
三、树脂艺术创作常见问题及解答
（一）树脂作品固化后出现气泡，如何解决？
气泡是树脂创作最常见的问题，需以预防为主，补救为辅：
- 预防方法：混合树脂时低速搅拌，沿容器壁画圈搅拌，避免剧烈搅动带入空气；混合后静置 5-15 分钟，让气泡自然上浮；浇注后用热风枪低温档距作品 15-20cm 匀速扫过，消除表层气泡。
- 补救方法：若固化后发现小气泡，用砂纸打磨气泡区域至平整，清洁后点涂少量同型号树脂，热风处理流平后二次固化；厚胶层的大气泡可采用钻孔填充法，钻除气泡后注入新胶，固化后整体抛光。
（二）树脂与着色剂混合后出现色彩不均，怎么办？
- 前期预防：着色剂先与少量树脂混合成色浆，再将色浆加入主树脂中搅拌，避免直接大量添加导致分散不均；云母粉、闪光粉等固体着色剂，可提前研磨细化后再混合。
- 后期补救：若浇注前发现色彩不均，可继续低速搅拌至均匀，或用调色刀轻轻翻拌；若树脂已开始初凝，建议放弃使用，避免成品出现永久性色彩瑕疵。
（三）树脂作品固化后出现开裂、变形，原因是什么？
- 核心原因：树脂与固化剂配比失衡；固化环境温度骤变，冷热交替导致应力集中；厚层浇注未采用分层工艺，树脂收缩产生裂纹；脱模过早，作品未完全固化定型。
- 解决方法：严格把控配比精度；固化过程中保持环境温度稳定；厚层作品坚持分层浇注；待树脂完全固化后再脱模，大件作品可进行 40-60℃的后固化处理，提升硬度和稳定性。
（四）树脂粘连模具无法脱模，如何处理？
- 预防措施：使用模具前均匀涂抹脱模剂（硅基脱模剂适配复杂模具，水性脱模剂适配细节纹理模具），硅胶模具提前检查是否有破损、毛刺。
- 处理方法：若轻微粘连，可轻轻揉捏模具并借助牙签、小刮刀轻轻撬动作品边缘，缓慢脱模；若粘连严重，不可强行撕扯，避免作品和模具损坏，可将模具置于常温下静置一段时间，让树脂与模具间产生微小缝隙后再尝试脱模。
（五）户外树脂作品出现褪色、发黄，如何避免？
- 材料选择：优先选择聚酯树脂、添加 UV 稳定剂的艺术树脂，搭配抗紫外线的着色剂，避免使用易褪色的普通颜料。
- 后期防护：作品完成后喷涂 UV 防护涂层，定期对户外树脂作品进行清洁和涂层维护，减少阳光直射和雨水浸泡的时间。
四、总结
树脂艺术创作的每一种材料和工具都对作品的最终效果起到关键作用，从树脂与固化剂的精准配比，到着色剂的创意搭配，再到模具、工具的合理使用，都需要创作者精准把控。同时掌握树脂固化环境、浇注技巧等专业知识，提前规避气泡、开裂、色彩不均等常见问题，能大幅提升创作成功率。无论是新手入门还是资深创作者，都可通过熟悉材料特性、积累操作经验，解锁更多树脂艺术的创作可能，打造出兼具美感和耐用性的树脂艺术作品。
