碳纤维多轴织物（多轴增强材料结构与应用）

碳纤维多轴织物是由多层不同角度碳纤维纱线通过缝合固定的无屈曲增强材料，具备强度高、刚度大、浸润快、易施工等优势，广泛用于高端复合材料制品。

什么是碳纤维多轴织物

碳纤维多轴增强材料是由两层及以上平行碳纤维纱线或粗纱，按不同角度排布组成的增强织物，属于无屈曲织物 NCF。通过多层多向纤维设计，实现全方向力学性能提升，是高端复合材料的核心基材。

多轴织物的结构与分类

• 单向 UD：单方向纤维排布，适用于单一方向高拉力场景。
• 双轴 Biax：两层不同角度纤维，如 0°/90°、±45°，均衡双向强度。
• 三轴：三层纤维组合，抗扭与抗弯性能更强。
• 四轴：四层多方向纤维，综合性能最高，用于高负荷部件。

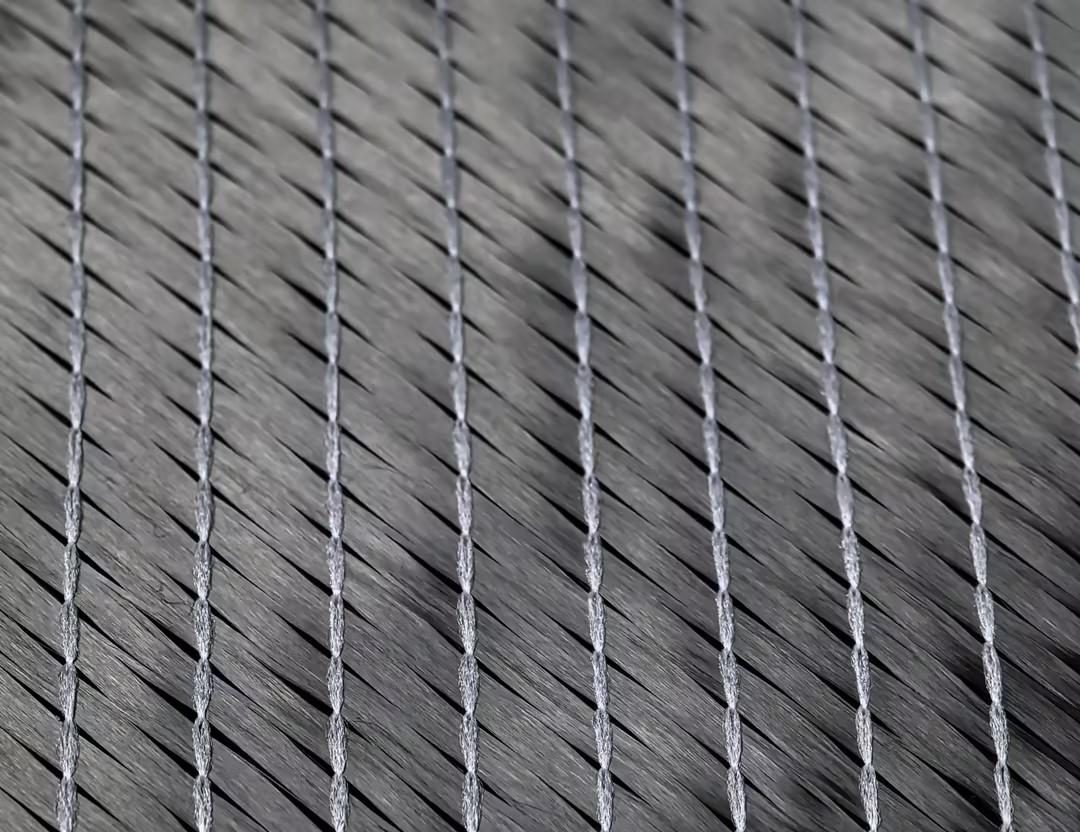

多轴织物的固定方式

各层纤维采用热塑性 TP 纱线缝合固定，常用聚酯材料，可避免纤维屈曲与起伏，保证层压板性能不衰减，同时让织物切割后不散边、易操作。

碳纤维多轴织物核心优势

1. 无屈曲结构：纤维保持平直，强度与刚度发挥最大化。
2. 树脂浸润快：直纤维通道利于树脂流动，适合灌注、RTM 等工艺。
3. Z 向渗透好：缝合线辅助树脂垂直扩散，提升层间结合力。
4. 易加工处理：缝合结构不散边、不滑移，裁切与铺层更简便。
5. 低透印率：表面平整，适合高外观要求部件。

多轴织物适用工艺

可兼容手工铺层、树脂传递模塑 RTM、拉挤、树脂灌注、真空成型等常规复合材料成型工艺。

典型应用领域

航空航天、军事装备、汽车轻量化部件、船舶船体、医疗器材、体育用品、高性能建筑构件等高端制造领域。

补充知识

1. 无屈曲织物 NCF：纤维无弯曲损耗，强度利用率比普通编织布高 15% 至 30%。
2. 角度设计：±45° 擅长抗剪切抗扭转；0°/90° 擅长抗拉抗弯。
3. 对比普通编织布：多轴织物无交织卡点，树脂流动更快，孔隙率更低。
4. 缝合优势：提升层间韧性，减少分层风险，提高冲击抗性。

案例说明

1. 汽车碳纤维传动轴：使用四轴多轴织物，扭转强度高、重量轻、寿命长。
2. 船舶船体外壳：双轴 / 三轴织物搭配灌注工艺，整体刚度高、耐海水冲击。
3. 航空无人机机架：多轴结构实现轻量化与高抗摔性，提升续航与稳定性。
4. 高端滑雪板：三轴碳纤维多轴布，弹性、韧性、强度均衡，运动表现优异。

常见问题

Q：多轴织物和普通碳纤维布有什么区别

A：多轴为多层平直纤维，无编织屈曲，强度更高、浸润更快；普通布为交织结构，易产生强度损耗。

Q：多轴织物主要提升什么性能

A：提升拉伸、弯曲、压缩、抗扭转性能，同时降低透印率，提升表面质量。

Q：多轴织物适合真空灌注工艺吗

A：非常适合，纤维直通结构让树脂流动快、浸润均匀，成品缺陷少。

Q：三轴和四轴碳纤维怎么选择

A：一般结构用双轴 / 三轴；超高强度、高抗扭场景选用四轴。

Q：多轴织物为什么不容易分层

A：垂直缝合线将各层牢牢固定，提升层间附着力，大幅降低分层风险。
