碳纤维的不同编织方式及其特点

碳纤维编织图案

碳纤维具有出色的强度、多功能性和轻质性,已经改变了航空航天、汽车、运动器材甚至定制家具等行业。这种非凡材料的核心是复杂的碳纤维编织网络,它决定了碳纤维复合材料的机械性能、美观性和功能性。

这些编织碳纤维是碳纤维复合材料的基础。它们形成复杂的纤维交织网络,这些纤维以特定的图案排列。这些编织赋予材料强度、刚度和抗压能力。它还允许定制以满足不同的需求,使碳纤维成为现代工程中的关键材料。

碳纤维是如何制成的?

为了更好地理解碳纤维编织的作用以及它如何应用于从汽车到豪华定制家具等行业,了解碳纤维形成和编织的基础知识至关重要。

为了制造大多数碳纤维,需要对前体材料(如PAN)进行拉伸和牵引,将其转化为细长的纤维。然后对它们进行化学稳定处理,以备碳化。

稳定后的纤维随后在缺氧高温环境中(通常是在炉内)进行碳化。最终的碳纤维经过清洗、干燥和卷绕到线轴上,准备制成丝束。

碳纤维丝束

碳纤维编织类型始于一束束碳纤维,称为丝束,根据其纤维含量进行分级(3k、6k、12k和15k)。“k”代表“千”,表示3k丝束由3,000根碳丝组成。小空间内纤维丰富,是碳纤维具有出色强度重量比的原因。

鉴于每根碳纤维丝束的厚度仅为5-10微米,3k丝束的厚度通常约为3毫米。6k丝束的厚度是3k丝束的两倍,12k丝束的厚度是3k丝束的四倍,依此类推。这些丝束随后被编织成碳纤维织物。

不同的碳纤维编织

您需要了解不同类型的碳纤维编织图案,以确保选择适合您产品的图案。

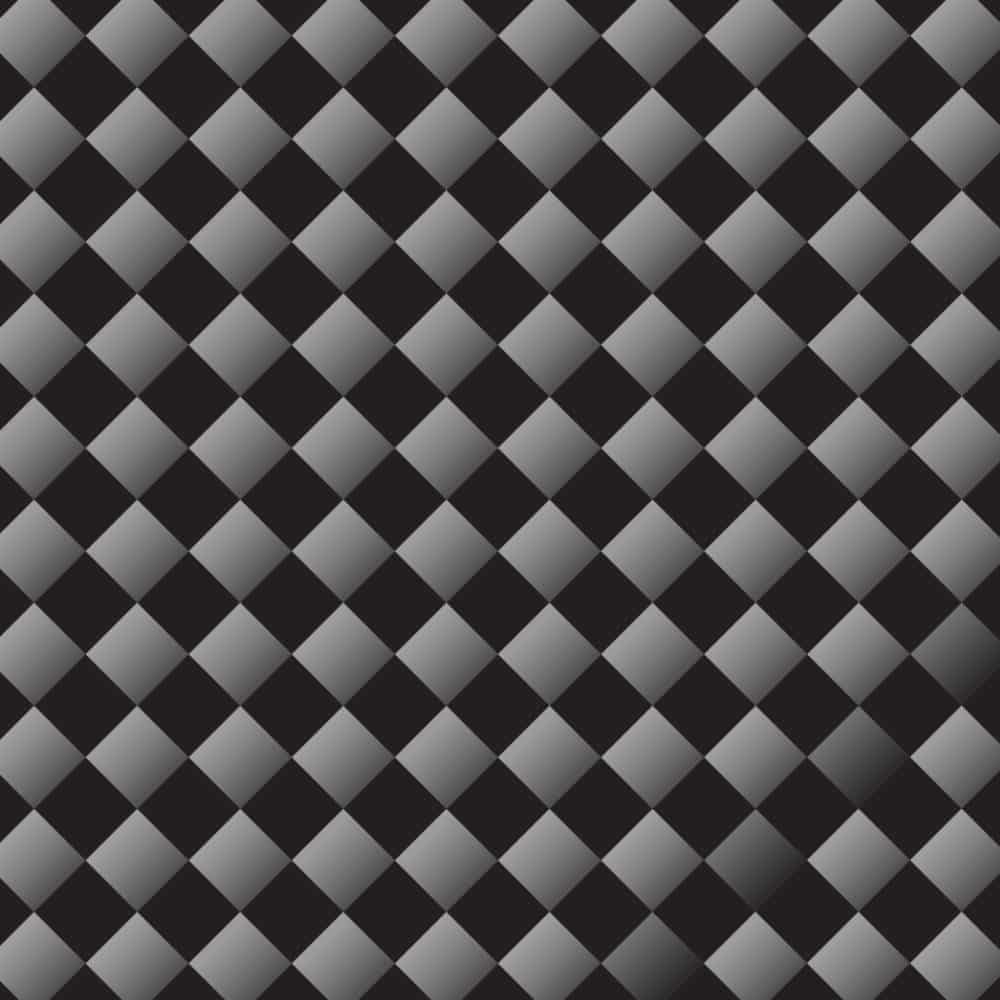

平纹

平纹编织也称为1×1编织。丝束以上下运动的方式缝合到织物中,形成稳定紧密的纤维,看起来像棋盘。

由于编织非常紧密,它不适合弯曲轮廓。但它易于处理且非常耐用。

平纹编织

平纹碳纤维的常见用途:

  • 汽车零部件:

碳纤维发动机罩、内饰件以及车顶等车身面板通常采用平纹编织,因为其具有均衡的强度和美观性。

  • 消费品:

手机壳、笔记本电脑外壳和体育用品(如自行车车架)可能采用平纹碳纤维,因为它重量轻且外观标志性。

  • 航空航天部件:

飞机的某些内部和非结构部件,例如座椅靠背或机舱面板,可以利用平纹碳纤维来提高其耐用性和减轻重量。

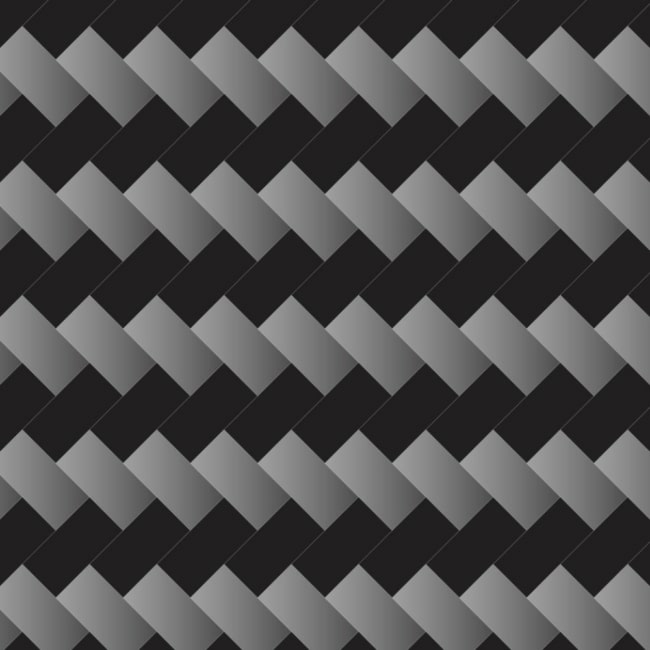

斜纹编织

斜纹编织是最常见的碳纤维编织图案类型。斜纹编织碳纤维具有由交织纤维形成的对角图案,从而形成独特的“V”形外观。

不同的碳纤维编织图案及其强度

有不同的选项可供选择,包括:

  • 1×1斜纹
  • 2×2斜纹
  • 4×4斜纹

这些数字与丝束相互穿过的次数有关。例如,2×2斜纹编织意味着丝束穿过两根丝束,然后穿过两根丝束。对于4×4斜纹编织,丝束穿过四根丝束,然后缝在四根丝束下面。2×2斜纹编织是最常见的。

斜纹编织碳纤维的常见用途:

  • 高端运动器材:

自行车车架、高尔夫球杆杆身、网球拍和曲棍球棒经常采用斜纹编织碳纤维,因为它具有出色的强度重量比和美观性。

  • 奢侈品:

手表盒、钱包和太阳镜框架可能采用斜纹编织,以获得高档的外观和轻巧的重量。

  • 汽车、摩托车零部件:

内饰装饰、仪表板和摩托车整流罩有时采用斜纹编织碳纤维,以增强整体吸引力并增加赛车美感。

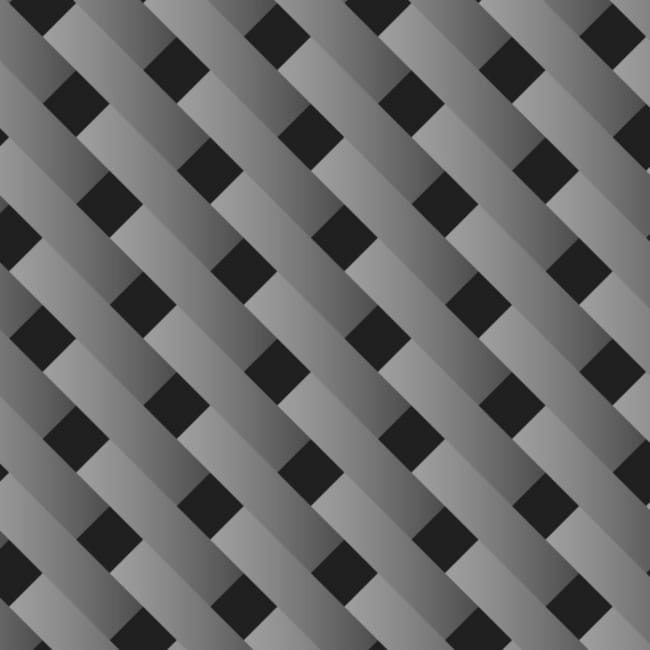

线束缎纹编织

缎纹编织是所有编织中最平滑的一种。它已使用多个世纪,用于勾勒出优美的曲线。

不同的碳纤维编织图案及其强度

这种织物具有很高的柔韧性,但稳定性不如其他类型的碳纤维编织图案。有几种类型的线束缎纹编织可供选择,包括4HS、5HS和8HS(HS代表线束缎纹)。HS越高,柔韧性就越强。

线束缎纹碳纤维的常见用途:

  • 高性能汽车零部件:

排气系统、发动机盖和进气歧管盖可以采用线束缎纹编织,以呈现出让人联想到赛车运动的外观。

  • 航空航天应用:

飞机的某些结构部件,例如翼梢小翼或整流罩,可以使用线束缎纹编织来实现强度、重量和美观之间的理想平衡。

  • 体育用品:

自行车车架、滑雪板或滑雪板的部件以及水上运动的桨可能采用线束缎纹编织,以兼具强度和视觉吸引力。

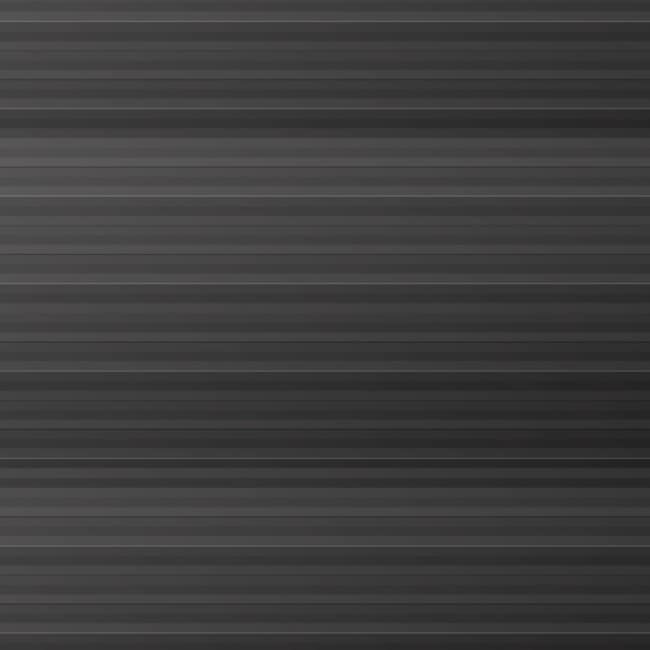

单向碳纤维

单向编织图案简单地说就是所有纤维都朝向同一个方向。相同的针脚方向赋予编织图案很大的强度和稳定性。

不同的碳纤维编织图案及其强度

与编织碳纤维不同,单向碳纤维不使用互锁丝束,这意味着该材料没有任何卷曲,也没有与碳纤维相关的编织外观。此外,卷曲会降低碳纤维材料的强度和耐用性。如果您想要一种在一个方向上非常坚固的材料,那么没有卷曲的单向碳纤维是一个不错的选择。

单向碳纤维的常见用途:

  • 航空航天和国防:

单向碳纤维用于飞机机翼、火箭部件和军事装备,以在关键承重区域提供最大的强度和刚度。

  • 风力涡轮机叶片:

风力涡轮机叶片的翼梁帽和前缘/后缘加固通常采用单向碳纤维,以提供出色的强度和抗疲劳性。

  • 工业应用:

单向碳纤维用于各个工业领域的结构加固(例如桥梁)和高性能机械部件。

碳纤维拉伸

铺展丝束是一种使用特殊技术将单个碳纤维丝束转化成宽而扁平的股线(通常称为“带”)的技术。例如,通常将5毫米宽的碳纤维丝束铺展成25毫米宽的带。

与传统编织织物相比,这种工艺制成的织物更加光滑平整,丝束交叉处的卷曲度减少。因此,展开的丝束织物相对于其重量而言具有更高的承载效率,并且表面光洁度也更高。

由于编织图案的规模较大,展开丝束织物能够非常有效地实现更突出的碳纤维外观,其特点是编织图案更大、更明显。

最坚固的碳纤维编织图案

碳纤维编织图案的强度取决于个人看法。强度同样取决于编织和制造方法的组合。

简单来说,单向碳纤维在特定编织方面是最强的。然而,由于丝束只朝一个方向移动,因此它只能在一个方向上具有灵活性。另一方面,2×2斜纹编织在两个方向上都具有更大的灵活性,并且为其应用提供了很高的强度。

由于编织交叉处的卷曲效应减小,展开丝束碳纤维编织物的强度也得到提高。如上所述,这可以带来更好的相对负载公差。
