碳纤维经过环氧树脂浸润后，以其独特性能、纹路及质感，赢得众多改装车和赛车的青睐,也越来越多的被应用于汽车改装件。
如果你有兴趣，不妨自己动手改装下自己的后视镜，碳纤维无论是从视觉或者性能来说，都是值得你折腾的。
主要材料：
碳纤维布-斜纹碳布：理由是其对于曲面的包覆性会更好一些。
底胶、面漆，其实就是环氧树脂胶。
工具：
美纹胶带、小刷子，砂纸（240目-2000目），电磨机及各种磨头一套，一次性橡胶手套若干，剪刀，口罩等。
操作步骤
第一步：用240目砂纸对所包覆零件进行打磨处理，以增加附着力。
第二步：对比后视镜部件大小，对碳纤维布经行裁剪，预留5cm多余切边即可。
第三步：裁切碳碳纤维布之前，切记裁切位置用美纹胶贴好，不然碳布屑会到处都是。
看，碳纤维屑是非常细小的，戴好橡胶手套是很有必要的，避免扎手。
剪完之后的样子...
第四步：找个临时放置容器，以免弄得到处都是环氧树脂胶。
第五步：上底胶之--贴合后视镜外壳用树脂浸润碳纤维布。
- 环氧树脂按比例调配混合之后，不要急着涂抹，静置一下，让搅拌产生的气泡排除；
- 贴碳纤维布不要拉扯，用手轻轻的压，保证每个地方都能贴到，因为纹理来回拉扯会变形；
- 确保底胶已经完全干透，方可进行下一步工作了。常温需要24小时以上，如有加温条件，在80℃3个小时即可。
第六步：补刷环氧树脂，相当于面胶。
碳纤维外壳饱满的光亮状态，是来自表面的富树脂层，就是要那种透透的感觉；这个步骤至少要刷两遍树脂，如没有烤箱，就只能自然风干，时间会慢一些。
第七步：切割打磨
带面胶彻底干了之后，就可以把周围多余的碳布剪掉了，边和孔需要用电磨来处理，因为实在是太硬了...
这部分工作是最考验耐心和手艺了，如没有加消泡剂，多少会有气泡产生，这个时候就需要把气泡打磨掉，从360目，一直打磨到2000目。
打磨了之后就是这个鬼样子，其实我觉得不打磨反而光洁度更好，只不过有很多凸起小颗粒，打磨完之后，再上一层胶，追求最完美了，不计较这些了。
第八步：补刷最后一遍树脂

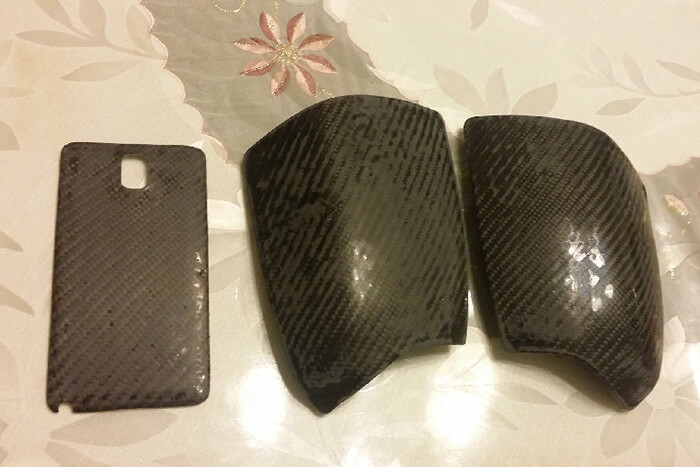

这是上最后一层胶干了之后的样子，顿时感觉折腾的价值立刻有了。其实还需要再打磨，再用研磨膏抛光一下亮度才会起来。
第九步：喷最后一遍亮光漆
准备喷漆，条件好的就可以用喷枪喷光漆，如果没那个条件的，用手涂光油也可以。
收工，手机低像素不是很高，实物会更漂亮大气。
关注复合材料应用技术，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/5565.html
相关文章
-
手糊碳纤维板与预浸料成型板有多大区别？
手糊湿法成型的碳纤维板，其中一面是光滑光亮的，背面是粗糙的，它比玻璃钢板强度高（因为它是碳纤维增强），但是它没有预浸料强度高。预浸料成型的碳纤维板，两面都是光滑光亮的，强度非常高（因为完美的树脂含胶量，并且在压力下固化成型），并且符合工程误差。但预浸料成型需要更多的设备，才能得以实施，至少你需要一个能加温120℃的烤箱。
-
为什么碳纤维制品打磨处理建议水磨，而不是干磨？
对于碳纤维制品表面的打磨处理方式，建议客户采用240目砂纸水磨处理为佳，无需再细化打磨，这同时给后续涂层提供良好的粘结力。 为什么要采用砂纸水磨，而不是干磨呢？简单地说，这有两个好处： 防止干磨的碳纤维粉尘进入制品表面细小的孔洞，这极不容清理出来，水洗也无济于事。如果处理不干净，后续直接喷清漆处理，那么瑕疵永远会封堵在里边。 水磨处理的话，碳纤维粉尘不会再四...
-
为什么不管手糊还是抽真空，碳纤维表面都有气孔？
这是个典型的老生常谈问题，一是碳布编织方式，二是树脂。如图，你使用的是碳纤维平纹布，平纹比斜纹表面孔隙率会更高。碳布编织已成会有交错点，这些点都是气孔的潜在位置。加上环氧树脂黏度普遍较大，即使真空树脂也是一样的。对于真空气泡，无论你怎么小心，只能是尽量减少，但很难杜绝孔隙率问题。
-
碳纤维3k是什么意思？
“K”代表碳纤维的规格，是指碳纤维丝束中单丝数量，1K=1000（根）、3K=3000（根）、6K=6000（根）、12K=12000（根）。同时，1K、3K、6K、12K也称为小丝束，也叫”宇航级”碳纤维，而24K以上大丝束则被称为”工业级”碳纤维。 简单的来说，K数的大小与碳纤维质量并无直接关系。不同的是线性密度，K数越小，碳纤维编织布外观越细腻、有质感...
-
碳纤维制品表面孔隙缺陷的修补方法
从事碳纤维制品加工，无论你是手糊成型，还是抽真空工艺，碳纤维部件表面存在孔隙是在所难免的。不可能每一个部件都是完美的，产生气泡的原因有很多的，也很难完全杜绝。下面我们简单说下，对已经出现的缺陷的碳纤维部件是如何处理的。 看看下图，发白的位置都是树脂未完全浸润的点，都是空的，因为碳纤维自身交错编制的结构，就很容易出现这些缺陷点的。 具体的处理过程如下：水磨+底...
