为什么使用 PVA 脱模水（玻璃钢脱模高效用膜技巧）

在玻璃钢模具脱模作业中，PVA 脱模水与脱模蜡搭配使用，可大幅提升大型复杂模具的脱模工作效率、降低人工成本，同时将脱模风险降至最低，是行业内高效且稳妥的脱模方案，还可适配多种树脂复合材料，仅需掌握正确使用方法即可发挥其核心优势。

在玻璃钢模具脱模的实际操作中，不少人认为仅使用脱模蜡就能完成作业，无需额外使用 PVA 脱模水，这一方式在简单模具脱模中确实可行，但面对结构复杂的玻璃钢模具，仅用脱模蜡极易出现脱模问题，而搭配使用 PVA（聚乙烯醇）脱模水，能从效率和风险两方面解决传统脱模方式的弊端，成为玻璃钢制造行业的优选脱模搭配。

一、使用 PVA 脱模水的核心优势

1. 大幅提高工作效率，降低人工成本

传统膏状脱模蜡的使用方式，针对大型玻璃钢模具脱模时，为实现全面覆盖需涂抹 8 遍以上，且每遍涂抹后都要进行抛光处理，整个过程耗时费力，人工成本投入极高。

而采用 PVA 脱模水，仅需在模具表面涂抹 2 遍脱模蜡后，再喷涂 2 遍 PVA 脱模水，喷涂后无需擦拭，等待成膜即可实现安全脱模，大幅缩短脱模作业的时间，减少人工操作步骤，显著提升整体工作效率。

2. 最大限度降低脱模风险，保障脱模成功率

脱模蜡与 PVA 脱模水的组合，是目前玻璃钢制造行业经过实践验证的最有效脱模搭配，能将脱模风险降至最低。

对于结构复杂、脱模难度大的模具，或是新模具首次脱模、模具与产品树脂体系不兼容的情况，仅靠脱模蜡易出现粘模、模具或产品损坏等问题，而增加两遍 PVA 脱模水的少量成本投入，就能实现 100% 的安全脱模，从成本和效果来看，是性价比极高的选择。

二、PVA 脱模水专业知识补充

1. 产品核心特性

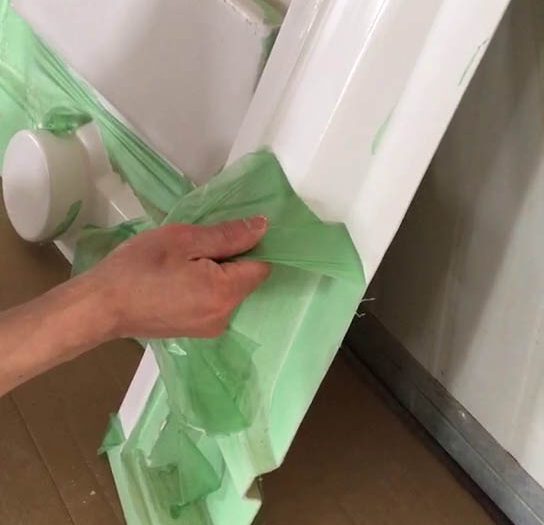

PVA 脱模水也被称为脱模膜，喷涂后会在模具表面形成一层厚度约 0.05mm 的致密薄隔离层，该干膜不溶于常规溶剂但可溶于水，脱模后仅需温水即可清洗残留，且残留极低，不影响模具后续的涂装、粘接等加工操作。

其可兼容大部分聚酯、乙烯基酯和环氧树脂等复合材料，能密封模具活性表面，为模具提供额外保护，但不推荐与酚醛树脂等含水或加工中释放水的树脂，以及汽车末道漆搭配使用，否则会破坏已形成的隔离膜。

2. 适用场景

PVA 脱模水并非所有脱模场景的刚需，而是针对性解决脱模难题的优选，核心适用场景包括：

结构复杂、大型的玻璃钢模具脱模；
新模具或翻新模具的前几次脱模作业；
模具与产品树脂体系不兼容的情况（如聚酯模具制造环氧树脂产品）；
对脱模成功率要求高，需避免粘模、产品损坏的脱模场景。而对于已多次使用、模具与产品材料匹配的常规脱模场景，可单独使用脱模蜡，能实现产品的镜面脱模效果。

3. 基础使用规范

模具表面预处理：多孔模具（石膏模、木模）需先用清漆、汽车底漆密封剂等做密封处理，且所有模具需保证表面清洁、无污染物、完全干燥；
施工方式：可采用刷子涂刷或喷枪喷涂，喷枪气压建议调至 60-90psi，喷涂距离控制在 30-46 厘米，无需稀释可直接使用；
成膜要求：新模 / 翻新模干膜厚度需达 0.05-0.1mm，久用模具干膜厚度 0.025-0.05mm 即可，喷涂需保证形成连续无孔的薄膜，避免流淌、滴落；
干燥要求：喷雾涂层干燥时间约 10-15 分钟，流平涂层约 30-45 分钟，需根据环境温湿度调整，确保膜层完全干燥、平滑有光泽后再进行制模，暗淡无光泽的膜层易存在涂装不足、含气泡等问题，会影响脱模效果。
