PVA离型膜主要由部分水解的聚乙烯醇(PVA)组成，因此可以在应用于模具表面后进行烘烤。以下是在特定温度下的大致时间长度指南：烤箱温度 / 烤箱时间200°F(~95°C) / 12小时225°F(~110°C) / 6小时250°F(~120°C) / 4小时275°F(~135°C) / 2小时300°F(~150°C) / 45分钟不建议将PVA置于高于300°F（~150°C）的温度下，因为可能会发生碳化。碳化是PVA薄膜中的分子与模具表面的分子结合的过程。随着这种碳化的发生，PVA薄膜变得更难去除。在极端情况下，可能需要打磨以从模具或零件表面去除PVA。即使不发生碳化，PVA在烤箱中烘烤时也可能需要热水才能去除。如果您选择烘烤带有PVA的模具，请密切关注该过程并自行判断何时从烤箱中取出模具。
要成功脱模环氧树脂，您可以按照以下步骤进行操作： 准备脱模工具：确保您有适当的脱模工具。这可能包括塑料或橡胶拨片、塑料刮板、脱模工具或木制工具。选择适合您模具形状和尺寸的工具。 确保环氧树脂完全固化：等待环氧树脂完全固化。根据所使用的环氧树脂类型和制造商的指示，确定所需的固化时间。确保在环氧树脂完全固化之前不要尝试脱模，否则可能会损坏模具或环氧树脂制品。 脱…
首先你要了解模具具体要求是什么，普通，耐高温，手糊成型，还是抽真空工艺，重量或性能上有没有特殊要求？ 显然，不同玻璃纤维织物与聚酯树脂复合强度及材料成本也都不尽相同。我们需要了解的更多，才能确保所需模具材料的合理搭配，以及模具制作成本的优化。 简单地来说，用于玻璃钢手糊工艺的模具是最为常见的。基于最低成本的控制，显然玻璃钢模具在很多情况下，只要符合实际需求即…
由于胶衣粘度受温度影响较大，即使胶衣厂家调配好成品胶衣，也是无法满足所有客户的实际工况需求，例如高、低温车间（南北方温差）等等，成品胶衣太稠或太稀也是常见问题，不好确定产品和模具胶衣喷枪口径到底多大最好。 胶衣太稠或太稀怎么办呢？ 1.胶衣太稠：在影响其性能之前，您可以加入5%左右的苯乙烯或者少量丙酮来稀释胶衣。 2.胶衣太稀：添加少量气相二氧化硅（白炭黑）…
这是一个客户制作的原模型，你没看错，是阳模，而不是玻璃钢模具。 首先泡沫原模表面涂刷的环氧树脂，之后是涂刷乙烯基模具胶衣，精心打磨到3000目，再高度抛光处理。 这个效果怎么样？ 看光泽就知道，由此制作的模具表面效果一定不会差！ 但是从经济角度上来说，这个方法不是利益最大化的。耗费的时间和资源太多，除非你是完美主义者。 即使原模表面再完美，成型后的玻璃钢模具…

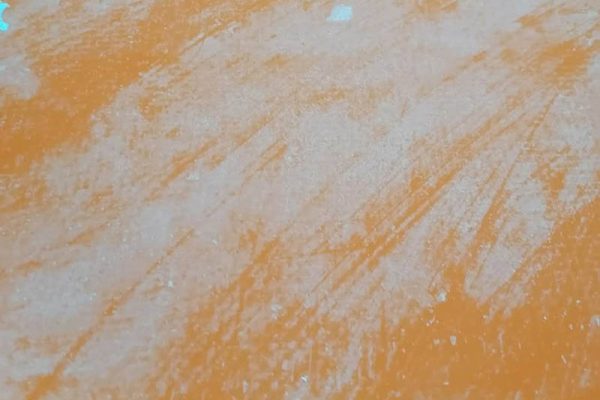

对于玻璃钢制造行业来说，模具清洗剂是指清理模具表面蜡垢与树脂残留的一种混合溶剂，当然也可以用于清理脱模剂与各种表面油污等。 对于不同材质的模具，模具清洗剂的配方成分也有所不同。尤其是针对玻璃钢模具的蜡垢清洗，模具清理的要求是不能损伤胶衣面，否则就没有多大意义了。 对于高光洁度要求的玻璃钢制品加工，精心清理模具是值得额外付出的，因为它们之间是正比关系。模具表面…
确保加固材料与模具基质的良好粘结和充分固化是加固过程中的关键步骤。以下是几个常见的方法和注意事项： 以上方法可以提高加固材料与模具基质的粘结强度和固化效果。在进行加固过程中，应严格按照粘结剂的使用说明和操作规范进行操作，遵循安全操作指南，并注意个人防护，确保安全性。
脱模剂的具体成分可以因不同产品而异，但一般来说，脱模剂可能包含以下成分： 润滑剂：润滑剂是脱模剂中的主要成分之一，用于减少模具与材料之间的摩擦力，使其更容易从模具中脱离。常见的润滑剂包括硅油、石蜡、脂肪酸酯等。 抗粘剂：抗粘剂主要通过改变材料的表面性质，减少与模具之间的粘附。抗粘剂可以与材料表面发生化学反应或形成薄膜层，使材料与模具分离更容易。常见的抗粘剂包…
对于该PU模型板，根据最终的表面效果，有2种方法得到较好的脱模层。 第一种，打磨该样板，最好使用干磨，因为水磨导致模型吸收一定的水分。对于尺寸精度要求高的模型，可以运用多层的半永久性脱模剂，这种方法不会增加模型厚度，而会提供非常光亮的表面。为了达到最优的效果，预先至少需要打磨至1200目。 另一种，可以使用标准喷枪设备在模型板上喷涂环氧母模胶衣，以得到高亮的…
