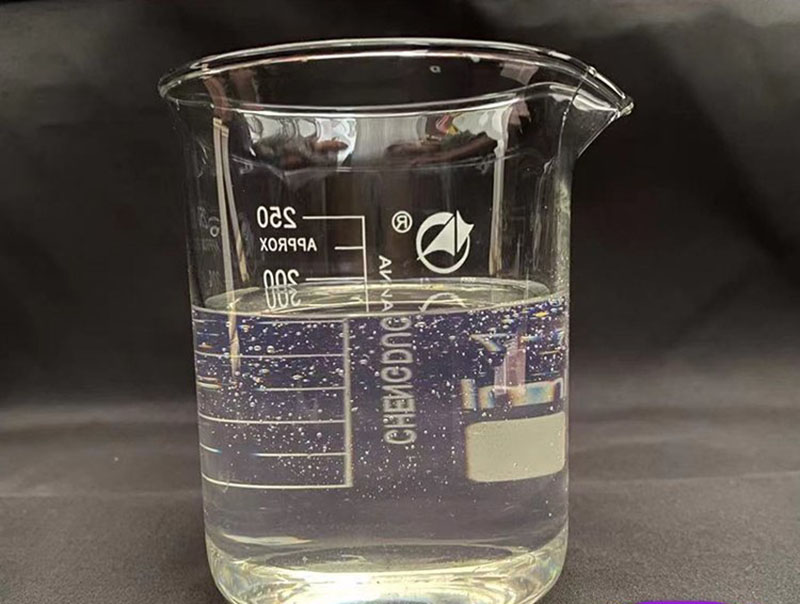

树脂蜡液又称蜡助剂，是一种矿物蜡的苯乙烯溶液。可以将一小部分添加到聚酯或乙烯基酯胶衣中，以防止它们保持粘性并确保它们在“开放面”上完全固化，这在进行胶衣修复或流涂/热涂时很有用。
聚酯和乙烯基酯胶衣的设计使它们在暴露于空气中时不能正确或完全固化。当用作模具的第一层时，这可确保凝胶涂层的内表面保持轻微的粘性和未固化状态，准备好与主增强材料的树脂基质正确交联。虽然当胶衣与模具一起使用时这很好，但当胶衣用于外部（即在零件表面上）时，例如对模具进行胶衣修复或使用更像油漆的胶衣时，这是有问题的平屋顶等表面上。
为了克服这个问题，在不饱和聚酯和乙烯基酯胶衣中添加低百分比（通常约为 2-5%）的苯乙烯蜡添加剂溶液中的蜡。蜡液由苯乙烯和石油溶剂溶液中的石蜡组成，在固化过程中被推到表面，有效地在胶衣和空气之间形成一层非常薄的屏障，确保胶衣以坚硬、无粘性的方式固化结束。
建议在修复模具表面损坏的胶衣时用作胶衣蜡添加剂，也可用作用于涂装图案的胶衣的添加剂。
对于许多应用，在这些树脂之间做出正确的选择会影响强度、耐用性、产品寿命，当然还有成本。它们具有不同的化学成分，这些差异体现在其物理性质上。在为特定应用程序选择它们之前，重要的是要清楚地了解构建所需的性能。了解这些树脂之间的差异将有助于用户编制成品所需的关键材料性能因素列表，并为选择提供信息。 差异 聚酯树脂是由多元醇（如乙二醇或乙二醇）与二元酸（如邻苯二甲酸…
无论你处于那种目的加温环氧树脂胶，也许你是想更稀点以便更好操作。一般不建议加温后立即使用的，升温后的树脂活性会很高，在加入固化剂后会因爆聚而导致性能下降，你可使用丙酮稀释已解决黏度的问题。 环氧树脂胶加温后并不能立即使用，因为环氧树脂需要经过一定的固化时间才能完全硬化和达到最终的强度。 加温环氧树脂可以降低其粘度和黏度，有利于涂覆、浸润和填充等操作。温度的提…
玻璃钢采光瓦与普通玻璃在材料和特性上存在一些区别，主要体现在以下几个方面： 需要注意的是，玻璃钢采光瓦和普通玻璃在使用场景和应用方面可能略有不同。选择适当的材料需要考虑到具体的需求、设计要求和预算等因素，并在实际应用中遵循相关的安装和维护指南。
不可以。 如图，对环氧树脂加温到80度后，直接加入固化剂之，几分钟直接像发泡了一样的状态。虽然也很硬，但这不是我们想要的结果。 如果环境温度低，通常环氧树脂是较为粘稠的。如果你想加快固化速度，正确的做法是可以对环氧树脂进行加温，但一定要让它再次凉到室温或者略高，这样就不会出现如上图的样子了。
打完脱模剂，模具表面出现模糊不清的状况是有的。这个情况大部分是发生在，没有采用模具清洗剂，未彻底清理玻璃钢模具表面污垢引起的。 简单的来说就是，脱模剂与模具表面残留污染物发生化学反应导致的。 对于玻璃钢模具来说，有以下因素需要注意： 其实，不仅在玻璃钢模具上，在金属压铸模具表面也会出现类似问题，模具清洁处理与脱模剂使用是一样的重要的。很多脱模问题，都是从我们…
