玻璃钢胶衣固化剂应用选择（MEKP固化剂选型）

本文围绕玻璃钢胶衣专用的过氧化甲乙酮（MEKP）固化剂展开，详细介绍了胶衣及 MEKP 固化剂的核心特性、不同牌号 MEKP 的性能测试数据、选型原则与使用要点，同时明确了固化剂使用中针孔等问题的成因，为玻璃钢胶衣生产中 MEKP 固化剂的科学选择和应用提供专业参考。

一、胶衣及固化剂核心简介

胶衣是喷涂或涂刷在模具表面的有色薄质树脂，核心作用是保护模具与最终制品免受物理、化学冲击，提升制品脱模效率与外观质量，广泛应用于造船运输、浇铸聚合物、浴缸淋浴及游泳池等领域。

制作胶衣的基础树脂主要分两类，间苯二甲酸（ISO）基不饱和聚酯树脂（UP） 是主流选择，常与新戊二醇（NPG）配合使用；若对制品耐化学腐蚀性能有更高要求，乙烯基酯树脂基胶衣为最优选择。与普通树脂不同，胶衣中还添加了惰性矿物填料、白炭黑 / 颜料等防凹陷触变剂、稳定性添加剂及固化促进剂，无玻璃纤维且涂层薄的特性，使其对固化剂的活性、纯度等指标要求极高。

胶衣固化的核心助剂为过氧化甲乙酮（MEKP），中低反应活性的 MEKP 因含低过氧化氢、水、盐及乙二醇，是大多数胶衣产品的首选固化剂，ANDONOX / NOROX 系列牌号 MEKP 均具备低含水量、无极性溶剂的核心优势，适配胶衣固化的专业需求。

二、MEKP 固化剂使用关键要点

1 标准添加量

MEKP 固化剂的典型添加量为1.5-2%（按每百份树脂 / 胶衣的质量占比计算），需严格控制用量，避免因添加量偏差影响固化效果。

2 针孔 / 气泡问题成因

胶衣制品表面出现针孔、气泡是常见问题，核心诱因与固化剂纯度、胶衣本身及施工工艺相关，具体分为三类：

固化剂因素：游离过氧化氢分解会产生细氧气泡；固化剂中过量的水、乙二醇等极性溶剂，不仅会直接引发气泡，还会提升胶衣触变度，使胶衣变稠变厚，锁住更多空气，加剧气泡问题；
胶衣本身因素：胶衣自身的粘度、触变性过高，易在制备中裹挟额外空气；
施工因素：胶衣涂刷、喷涂等制作方法不规范，会引入多余空气，最终形成针孔 / 气泡。

3 核心选型原则

选择胶衣专用 MEKP 固化剂，需遵循低含水、无极性溶剂、低杂质（盐 / 乙二醇） 三大核心原则，同时根据胶衣类型（涂刷 / 喷射）、使用温度、制品要求选择匹配反应活性的牌号，兼顾固化效率与制品表面质量。

三、不同牌号 MEKP 固化剂胶衣测试数据

以下所有测试均在 20℃标准环境下进行，为不同场景胶衣选型提供量化参考，核心测试指标为凝胶时间（GT）、凝胶至放热峰时间、放热峰温度、巴氏硬度，其中放热峰温度反映固化反应剧烈程度，巴氏硬度体现制品固化后的硬度性能。

1 邻苯聚酯树脂涂刷胶衣测试（2.0% 固化剂添加量）

测试条件：80 克树脂水浴测试凝胶时间，20 克树脂试管测试放热峰值（试管置于 PS 泡沫塑料块），数据如下：

固化剂牌号	凝胶时间（分钟）	凝胶至放热峰时间（分钟）	放热峰温度（℃）
MEKP-925H	21.3	29.7	122
MEKP-925	17.1	29.2	119
KP-9	15.7	32.0	114
MEC (EU)	15.5	23.0	134

测试结论：MEC (EU) 凝胶速度最快，放热峰温度最高，固化反应最剧烈；MEKP-925H 凝胶速度最慢，反应最温和；KP-9 凝胶速度适中，放热峰温度最低，反应平稳。

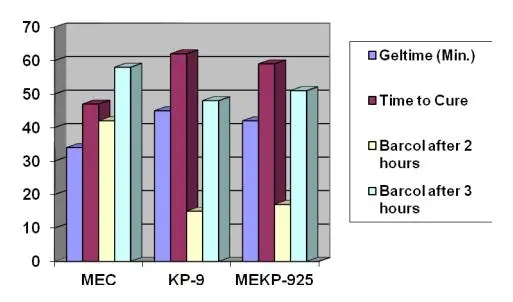

2 ISO-NPG 低粘度喷射胶衣测试（1.5% 固化剂添加量）

测试条件：100g 胶衣测试凝胶时间，2.5 毫米厚度制品按巴氏硬度标准 935 测试硬度，核心结论为凝胶速度排序：MEC (EU) ＞ KP-9 ＞ MEKP-925；固化后巴氏硬度随时间逐步提升，相同时间内 MEKP-925 固化制品硬度表现更优，MEC (EU) 固化速度快但初期硬度略低。

四、专用牌号推荐：ANDONOX MEC（欧洲版）

ANDONOX MEC 是胶衣专用的 MEKP 混合物，适配欧洲标准，具备多项核心优势，是高端胶衣固化的优选牌号，具体技术参数与性能特点如下：

1 核心技术参数

活性氧（AO）含量：9.7%
过氧化氢含量：1%
水分含量：1.0%
盐含量：＜50 ppm
减敏剂：DMP + TXIB

2 核心性能优势

溶解性更佳：在聚酯树脂中分散溶解效果更好，固化反应更均匀；
温度稳定性好：对比普通 MEKP，对环境温度变化敏感度更低，不同温度下固化效果更稳定；
固化效率高：凝胶至固化的时间更短，整体固化周期大幅缩减；
薄膜固化效果优：适配胶衣薄涂层的固化需求，涂层固化更充分；
制品表面质量高：固化周期内可使胶衣表面形成卓越的光滑性与均匀性，减少表面缺陷。

五、MEKP 固化剂常见专业问题解答

1 为什么胶衣固化不能用高反应活性的 MEKP？

胶衣无玻璃纤维且涂层极薄，高反应活性 MEKP 会让固化反应过于剧烈，放热峰温度过高，不仅易产生大量气泡、针孔，还可能导致胶衣涂层开裂、黄变，影响制品外观与附着力，中低反应活性 MEKP 能实现温和、均匀的固化，匹配胶衣的特性需求。

2 活性氧（AO）含量对 MEKP 固化剂有什么意义？

活性氧含量是 MEKP 固化剂的核心指标，直接反映固化剂的反应活性与固化能力：含量越高，固化反应活性越强，固化速度越快；含量过低则会导致固化不完全，胶衣硬度不足、附着力差。胶衣专用 MEKP 需选择活性氧含量适配的牌号，兼顾速度与效果。

3 ANDONOX / NOROX 系列 MEKP 为何适合胶衣固化？

该系列 MEKP 的核心优势为低含水量、无极性溶剂，从根源上减少了水和乙二醇引发的气泡、胶衣变稠问题；同时杂质（盐）含量极低，不会影响胶衣的固化反应与制品性能，符合胶衣固化剂的核心选型原则。

4 胶衣固化剂添加量不足或过多会有什么后果？

添加量不足（＜1.5%）：固化反应不完全，胶衣制品硬度低、附着力差，易出现起皮、脱落，耐候性与耐腐蚀性大幅下降；
添加量过多（＞2%）：固化反应过于剧烈，放热峰温度过高，制品易产生气泡、针孔、开裂，同时会加速胶衣黄变，缩短制品使用寿命。

5 不同工艺的胶衣（涂刷 / 喷射）如何选择 MEKP 牌号？

涂刷胶衣：对施工时间要求稍高，可选择凝胶速度适中的 KP-9、MEKP-925，或反应更温和的 MEKP-925H，便于施工操作，减少气泡；
喷射胶衣：施工效率高，对固化速度要求更高，可选择 MEC (EU)，其凝胶速度快、固化周期短，适配喷射工艺的流水线生产，且温度稳定性好，不易因施工环境温度波动影响固化效果。
