小型碳纤维复合材料板切割过程演示

在复合材料行业有很多方式都能用来切割碳纤维板材,例如:水刀、激光或机械切割等。对于一些小型碳纤维复合材料板切割,考虑到经济和实用性,还是推荐选择硬质合金(碳化钨)旋片工具或锯片最适合。

通常情况下,使用旋转工具是一种快速、精确地切割大多数碳纤维管道和扁平件的有效方法;如果切割时对曲直要求不高,使用锯片则也是很好的选择。

本文对一般性的碳纤维复合材料板材切割的过程做了简单演示,希望对你了解如何切割碳纤维板有一定的借鉴与帮助。

一,切割前准备工作

1、将碳纤维板材夹在工作台上

如果有个下拉式桌子,效果很好,因为可以使用内置的通风系统在产生碳纤维粉尘时将其吸走。如果没有下降台,须在平坦的桌面上切割碳纤维。使用夹子或虎钳将碳纤维固定在适当的位置。

固定复合材料板

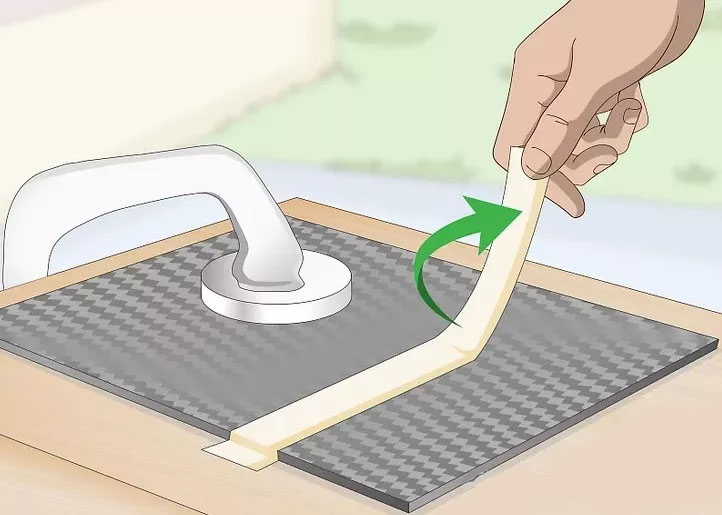

2、用胶带遮住需要切割区域

碳纤维板材大多为黑色,因此普通铅笔标记很难显示在碳纤维上。首先,用尺子测量出计划的切割,然后放下多条胶带,在要切割的区域周围形成边框。这对于碳纤维管等圆形表面特别有效;也可以使用标记工具,例如银色永久标记,将其与胶带结合使用可获得更高的精度。

胶带

3、佩戴好粉尘防护用品

戴防尘口罩和护目镜,以避免碳纤维粉尘。尽管碳纤维尘是无毒的,但仍会刺激眼睛和肺部,因此在切割碳纤维之前,应始终佩戴优质的防护装备,并尽可能使该区域通风以消除灰尘。还可以在工作台附近设置真空软管,以在切割碳纤维时吸起灰尘。

口罩

4、佩戴手套防止割伤

切割的碳纤维通常非常锋利,因此须准备好一副增强手套。此外,较长的手套可以阻止碳纤维灰尘积聚在指甲下方和双手之间。穿长袖衣服可以帮助保护身体其余部分,如果打算切割大量的碳纤维,戴手套将会非常有用。如果皮肤上确实积有碳尘,可能会感到刺痛,应立即用冷水冲洗该区域。

手套

二、使用旋转工具切割

2.1准备好切割工作

选择金刚石或碳化钨切割器,也可以使用各种常用旋转工具来切割碳纤维,包括Dremel、气动旋转式、router刨机或角向磨光机。但无论选择什么,须确保列出的砂轮或砂轮为磨料或砂砾型。光滑的轮和鼓比带齿的轮和鼓更不会卡住或过热。任何设计用于切割金属的轮子或鼓都可以使用。

金刚石切割工具

2.2切割碳纤维

碳纤维板材放置在切割面上后,将旋转轮放到其上;在切割时,可以沿着在碳上追踪的引导线直接切割。将锯保持在最接近要丢弃的零件的线的一侧。当旋转工具完全穿过碳纤维时,继续沿零件移动它,直到完成切割为止。

切割碳纤维板

2.3合理控制速度

如果刀片开始过热,速度应当降低。当旋转工具难以穿过硬质纤维时,尤其是在使用普通金属轮的情况下,通常会发生这种情况。过热的一些迹象是刺耳的尖叫声、切割力的损失、燃烧的气味或烟雾。如果怀疑工具过热,须将其从碳纤维中移开并关闭直到冷却。

切割方法

2.4用砂纸打磨切口

用180目砂纸磨平切口,短暂向下擦拭切口边缘以使切口平整,去除所沿引导线周围的多余材料,也要消除任何锋利的边缘。完成后,仔细检查碳纤维,看是否有不平整的部分,并将其平滑。

打磨复合材料板

三、使用锯片工具切割

3.1准备好切割工作

最好选择带有碳化钨砂砾风格刀片的锯。锯齿是用锯切割碳纤维的最大问题,带有大齿的刀片会打碎碳纤维,而带有小齿的刀片会堵塞树脂并磨损得更快。最好的选择是具有更细的齿或根本没有齿,且设计用于金属或碳纤维的较硬的刀片,可以将曲线锯、马刀锯、甚至手锯与碳化钨砂砾型锯片结合使用。

锯片切割

3.2锯片定位

定位锯片1/2英寸(1.3cm),由于锯片比旋转工具引起更多的碎裂,因此如果可能的话,尽量将刀片的位置离生产线稍远一些。

切割板材

3.3锉刀搓掉多余材料

用金属锉刀锉掉切边上多余的材料,完成后,边缘应看起来光滑且均匀;也可以使用砂纸块,如可以使用较粗的120粗面来磨掉多余的碳纤维,而较细的180粗面来平滑边缘。

打磨碳板
