手糊玻璃钢树脂含量 (手糊玻璃钢树脂含量控制标准)

手糊玻璃钢的树脂含量常规控制在 65-70% 区间，玻纤含量对应为 30%-35%，树脂与玻纤含量的合理把控受手糊层压、填料等因素影响，且直接关系到制品成本与质量，含量异常会引发各类工艺缺陷。

手糊玻璃钢的树脂含量有明确的常规参考范围，同时其含量占比并非固定值，会受实际生产操作与辅料添加等因素影响，在生产中精准控制树脂和玻纤的含量占比，是保障玻璃钢制品品质、控制生产成本的核心环节。

一般来说，手糊玻璃钢树脂含量常规区间为 65-70%，对应的纯毛毡或短切铺层玻纤含量则在 30%（低限）至 35%（高限）之间，具体的树脂含量占比，主要与手糊层压的操作状态以及填料的添加情况相关。

在各类复合材料成型工艺中，有效控制部件的树脂含量至关重要，这一操作不仅能切实降低玻璃钢部件的制造成本，还能从源头避免生产过程中出现多种潜在的质量问题。若树脂含量过高（即玻纤含量过低），玻璃钢制品易出现破裂、龟裂等缺陷；若树脂含量过低（即玻纤含量过高），制品成型过程中则会产生气孔等质量问题，直接影响成品的性能与使用寿命。

整体而言，手糊玻璃钢的树脂含量无绝对固定值，上述 65-70% 仅为行业通用的指导范围，其实际占比与手糊辊压的操作手法、压力控制、填料种类及添加量等诸多因素均有直接关联，需结合实际生产需求灵活调整。

手糊玻璃钢树脂含量相关专业知识

树脂含量的检测方式：常用的有灼烧法，通过将试样烘干后高温灼烧，去除树脂成分，计算剩余玻纤的质量占比，反向推导树脂含量，该方法操作简单且结果精准，是手糊玻璃钢生产中的常规检测手段。
填料对树脂含量的影响：添加滑石粉、碳酸钙等无机填料时，会在不改变玻纤占比的前提下，降低纯树脂的有效占比，实际生产中可通过调整填料添加量，在控制成本的同时，保证树脂对玻纤的浸润效果。

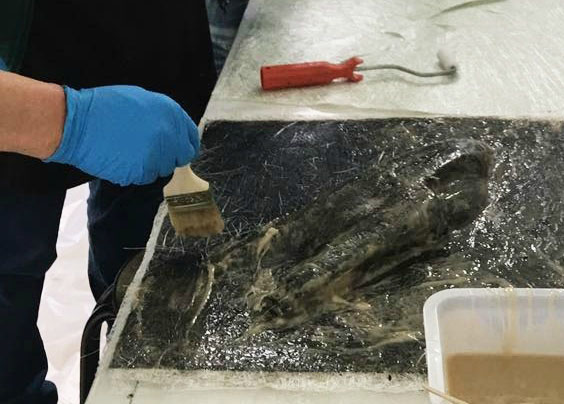

手糊辊压的操作要点：辊压时需控制力度与方向，从铺层中心向四周辊压，排出气泡的同时让树脂均匀浸润玻纤，辊压不充分易导致局部树脂堆积（含量过高）或玻纤裸露（含量过低），辊压过度则可能挤出过多树脂，造成局部树脂含量不足。
树脂与玻纤的适配性：不同类型的树脂（如不饱和聚酯树脂、环氧树脂）与玻纤的浸润性不同，不饱和聚酯树脂因粘度适中，是手糊玻璃钢的常用树脂，其树脂含量控制更易达到 65-70% 的常规区间，环氧树脂粘度较高，需适当调整树脂含量以保证浸润效果。
