环氧台面黄变原因 (环氧台面黄变预防修复全技巧)

本文围绕环氧台面黄变问题展开全面解析，详细说明环氧台面出现黄变的核心诱因，针对性给出科学的预防方法与实用的修复技巧，同时补充环氧树脂耐黄变的专业知识及日常使用中的常见问题解决方案，助力解决环氧台面黄变的各类困扰。

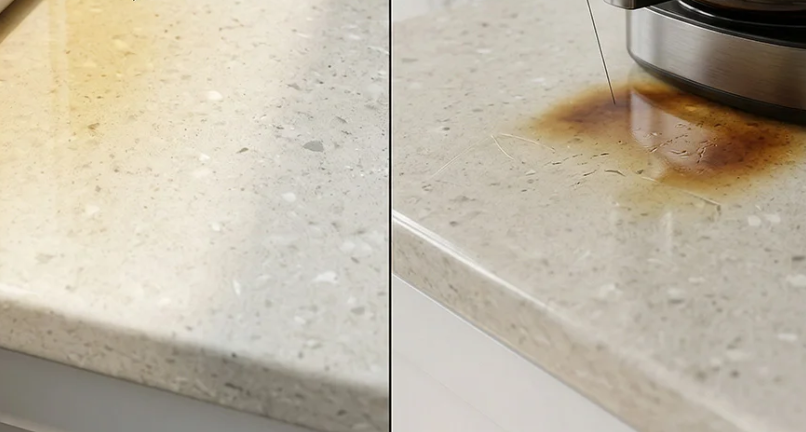

一、环氧台面黄变的核心原因

环氧台面出现黄变是环氧树脂制品使用中常见的问题，其黄变并非单一因素导致，主要分为内在材质因素与外在环境因素两大类，外在环境的长期影响会加速内在材质的黄变反应，具体诱因如下：

紫外线照射：这是环氧台面黄变最主要的外部原因。普通环氧树脂中含有的芳香族胺类固化剂、双酚 A 等成分，在阳光、灯光中的紫外线长期照射下，会发生光氧化反应，分子结构被破坏，台面逐渐出现黄变、泛黄甚至变深黄的现象，户外使用的环氧台面该问题会更突出。
树脂与固化剂的材质问题：环氧树脂的原料品质直接决定耐黄变基础，使用廉价的通用型环氧树脂、非耐黄变固化剂，其本身的化学稳定性差，即使在室内避光环境下，也会因缓慢的氧化反应发生自然黄变；此外，树脂与固化剂的配比不当，会导致固化不完全，残留的未反应成分会加速台面黄变。
高温环境影响：环氧台面长期接触高温（如直接放置热锅、靠近灶台明火、长期处于高温闷热环境），会加速树脂内部的热氧化反应，破坏树脂的分子链，不仅会导致黄变，还可能伴随台面表面失去光泽、轻微软化的问题。
污染物与化学腐蚀：日常使用中，台面接触酱油、醋、咖啡、红酒等有色液体未及时清理，色素会渗透进树脂表层造成表观黄变；接触清洁剂、溶剂、油脂等化学物质，会与环氧树脂发生化学反应，导致局部黄变、变色，同时还会损伤台面的防护层。
微生物滋生：环氧台面的缝隙、边角若清洁不到位，容易滋生霉菌、细菌等微生物，微生物的代谢产物会让台面出现局部黄渍、黑斑，看似是树脂黄变，实则为生物污染导致的表观变色。

二、环氧台面黄变的针对性预防方法

预防环氧台面黄变的核心原则是从原料选择把控基础，从使用环境规避诱因，从日常养护做好防护，通过多维度防护，能大幅降低黄变概率，延长台面的美观度和使用寿命，具体方法如下：

（一）原料与施工阶段的基础预防

选用耐黄变型环氧树脂，搭配配套的耐黄变固化剂（如脂肪族胺类、脂环族胺类固化剂，替代芳香族胺类固化剂），这类原料化学稳定性强，光氧化、热氧化反应速度慢，是防黄变的根本；户外使用的环氧台面，建议选用专门的户外耐候型环氧树脂。
严格按照厂家标注的比例混合树脂与固化剂，搅拌均匀且保证充分的固化时间（常温下一般 24-72 小时完全固化），避免因固化不完全留下黄变隐患；施工时保证操作环境干净、干燥，避免杂质、水分混入树脂。
环氧台面成型后，可额外涂刷一层环氧耐黄变面漆 / 清漆，或喷涂紫外线吸收剂涂层，形成双层防护，阻隔紫外线与树脂表层的直接接触，同时提升台面的防污、耐刮性能。

（二）使用环境的诱因规避

户外环氧台面加装遮阳棚、防晒膜，室内台面避免放置在阳光直射的位置，若无法避免，可在窗户贴防紫外线膜，减少紫外线的直接照射。
避免台面直接接触高温物品，放置热锅、热水壶时需垫隔热垫、硅胶垫，远离灶台明火、电磁炉等高温热源，保持台面使用环境的通风散热。
对台面进行分区使用，将厨房的切配、烹饪区与环氧台面分开，减少高温、油污、有色液体与台面的接触。

（三）日常使用与清洁的养护防护

台面接触有色液体、油污、酱料后，及时用干净的湿布擦拭干净，顽固污渍可用中性清洁剂轻轻擦拭，避免使用强酸、强碱、有机溶剂类清洁剂（如洁厕灵、丙酮、香蕉水）。
定期对环氧台面进行清洁保养，每月用专用的环氧树脂护理剂擦拭台面，形成一层轻薄的防护膜，提升台面的防污、抗黄变能力；清洁时避免用钢丝球、百洁布等硬质工具刮擦，防止损伤台面表层。
及时清理台面的缝隙、边角，用干抹布擦干积水，避免潮湿环境滋生微生物，可定期用温和的除菌剂擦拭台面，防止生物污染导致的黄渍。

三、环氧台面黄变后的修复技巧

根据环氧台面的黄变程度（轻微泛黄、局部黄变、整体重度黄变），可选择对应的修复方法，轻度黄变可通过简单处理恢复，重度黄变则需要进行表层翻新，具体操作如下：

（一）轻微泛黄（表层轻微变色，无光泽损失）

用干净的软布蘸取环氧树脂专用抛光膏，在黄变区域以打圈的方式轻轻抛光，抛光后用湿布擦净残留膏体，晾干后台面即可恢复光亮，同时抛光能去除表层轻微的氧化层，改善黄变现象；也可喷涂一层薄的紫外线吸收剂，增强后续的防黄变能力。

（二）局部黄变 / 色素渗透（局部黄渍、黑斑，未深入树脂内部）

有色液体渗透导致的局部黄变：用棉签蘸取少量中性除渍剂，在黄变区域点涂擦拭，待色素分解后用湿布擦净，晾干后涂抹一层环氧清漆进行局部防护。
微生物滋生导致的黄渍黑斑：用除菌剂擦拭黄变区域，静置 5-10 分钟后用湿布擦净，擦干积水并保证台面干燥，避免再次滋生微生物。
化学腐蚀导致的局部黄变：用细磨的水磨砂纸（800-1000 目）轻轻打磨黄变区域，去除受损的表层，打磨后用抛光膏抛光，再涂刷一层环氧面漆。

（三）整体重度黄变（台面整体泛黄，光泽严重损失，甚至轻微老化）

用水磨砂纸从 800 目开始，逐步升级到 2000 目、3000 目，对整个台面进行精细打磨，去除树脂表层的氧化黄变层，打磨过程中持续加水，避免产生划痕。
打磨完成后，将台面擦干并彻底晾干（保证表面无水分、无杂质），均匀涂刷一层耐黄变型环氧清漆 / 面漆，涂刷时保证薄而均匀，避免产生流挂、气泡，待面漆完全固化后，台面即可恢复如新。

（四）注意事项

修复过程中，打磨后的台面表面需保持干净、干燥，避免灰尘、水分混入修复用的树脂 / 清漆；若台面有深度划痕、破损，需先进行修补再做黄变修复；户外台面修复后，建议额外增加紫外线防护层，延缓再次黄变。

四、环氧台面耐黄变的专业补充知识

环氧树脂的耐黄变性能可通过黄变指数（YI） 检测，黄变指数数值越低，耐黄变性能越好，优质的耐黄变环氧树脂黄变指数变化率≤5%（紫外线照射 500 小时后），普通环氧树脂黄变指数变化率会超过 20%。
脂肪族环氧树酯的耐黄变性能远优于双酚 A 型环氧树脂，因为其分子结构中不含苯环，不会在紫外线照射下发生苯环的光氧化反应，适合户外及阳光直射的环氧台面使用。
环氧树脂中添加紫外线吸收剂（UV-327、UV-531 等）、抗氧剂（1010、168 等），能有效抑制光氧化和热氧化反应，提升耐黄变性能，添加比例一般为树脂总量的 0.5%-2%，需严格控制比例，避免影响树脂固化。
环氧台面的厚度也会影响黄变视觉效果，厚度≥3mm 的台面，树脂内部的黄变不易透过表层显现，薄台面则会更易出现黄变的视觉感受。
