本文深度解析了环氧树脂穹顶封层工艺的核心原理，围绕表面张力和粘度两大关键特性展开说明，推荐了适配的专业封层环氧树脂材料，同时给出了实操性极强的穹顶封层制作步骤，能为树脂作品打造出光滑弧形的高光泽专业质感。

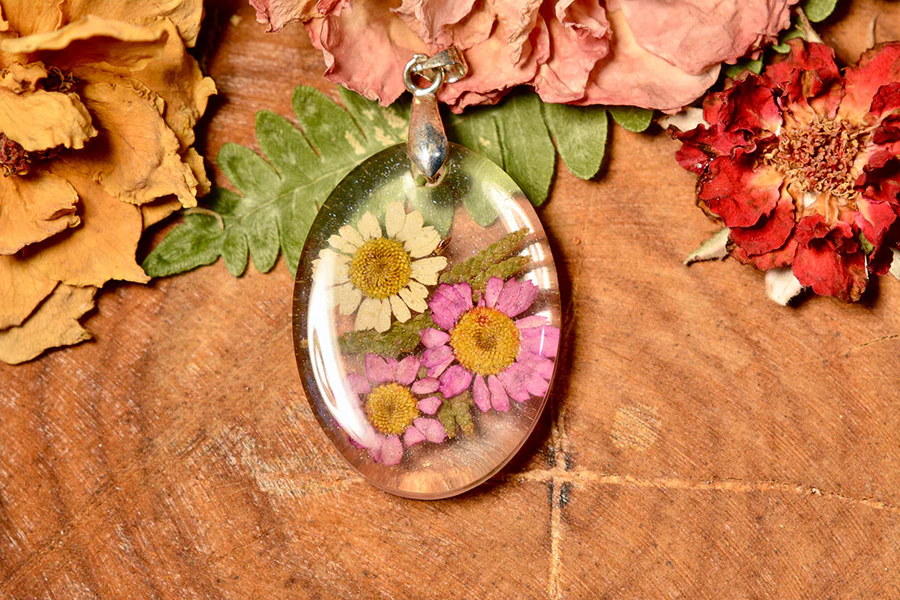

用环氧树脂为艺术作品打造穹顶封层
环氧树脂穹顶封层工艺是为各类树脂作品增添精致质感的热门技法，广泛应用于环氧树脂杯垫、花艺封存摆件、树脂首饰、画布艺术作品等项目。通过在作品表面打造出光滑的弧形表层，且不会出现侧边溢胶的情况，能让作品呈现出精致、专业的视觉效果。本文将深入拆解环氧树脂穹顶封层的工艺细节，教大家选用优质封层树脂，掌握这一独特的工艺技巧。
什么是环氧树脂穹顶封层工艺
环氧树脂穹顶封层（Doming）是一种树脂表面处理工艺，核心是利用树脂的表面张力和粘度特性，在固化后于作品表面形成一层光滑、凸起的弧形透明层，区别于普通的平面封层。该工艺能让树脂作品表面呈现出高光泽的镜面质感，同时提升作品的耐磨、耐刮性能，让成品的视觉层次和质感更高级，是树脂手作从 “半成品” 到 “精品” 的关键收尾步骤。
核心原理：表面张力与粘度的平衡之道
在环氧树脂穹顶封层工艺中，表面张力和粘度是决定封层效果的两大核心物理特性，二者相互配合，才能打造出完美的弧形穹顶，缺一不可。
表面张力
指环氧树脂表面分子间的内聚力，这种力会让树脂表面形成一层 “隐形的薄膜”，阻止树脂无限制地向四周扩散，避免溢胶，同时让树脂自然收缩形成弧形的表面，是打造穹顶造型的基础。
粘度
指环氧树脂的浓稠度，也是树脂抵抗流动的能力。封层用的环氧树脂需要中高粘度：低粘度树脂流动性过强，易溢胶且无法维持弧形；高粘度树脂则难以铺展均匀，易产生气泡和刷痕。合适的粘度能让树脂既可以被均匀推开，又能稳定停留在作品表面，配合表面张力形成光滑的穹顶。
二者的平衡关键：表面张力保证树脂的 “塑形能力”，粘度保证树脂的 “控流能力”，二者搭配才能让封层树脂不溢胶、不塌陷，固化后形成平整光滑的弧形穹顶，呈现出专业的镜面效果。
适配封层的专业环氧树脂推荐
液态艺术环氧树脂（基础款）
这款树脂是穹顶封层的经典选择，拥有恰到好处的表面张力和粘度配比，核心优势如下：
- 涂抹至作品平面时，可精准推至边缘而不溢胶，能精准控制树脂的覆盖范围；
- 固化后形成高光泽的镜面表层，是众多手作艺术家的首选；
- 操作难度低，新手也能轻松掌握，适配各类基础树脂作品的封层。
液态艺术超耐紫外线环氧树脂（升级款）
作为基础款的进阶替代，在保留完美表面张力和粘度的同时，添加了受阻胺光稳定剂，核心优势如下：
- 具备超强的紫外线防护能力，能有效防止树脂作品长期受光照发黄、褪色，保持色彩鲜艳和表面通透；
- 适配性更广，从杯垫、首饰到花艺封存摆件、大幅画布作品，均可使用；
- 固化后表层硬度更高，耐磨、耐刮性能更强，让作品的耐用性大幅提升，能长久保持精致质感。
两款树脂均为穹顶封层的优质选择，基础款适合短期展示、室内避光摆放的作品，升级款适合长期展示、户外或有光照的场景，是追求作品长久品质的首选。
环氧树脂穹顶封层工艺实操步骤
穹顶封层的操作流程并不复杂，掌握核心要点后能轻松做出无溢胶、无气泡的完美弧形封层，具体步骤如下：
- 优选作品基底：制作穹顶封层的作品表面最好带有90° 直角边缘，直角能进一步阻挡树脂流动，配合表面张力有效防止溢胶；
- 保证表面水平：将作品放置在完全水平的操作台上，这是防止树脂单侧溢胶、封层厚薄不均的关键，可借助水平仪校准；
- 精准计算用胶量：通过树脂用量计算工具，估算作品封层所需的树脂量，过少会导致封层不完整、无弧形效果，过多则易溢胶，精准控量是核心；
- 中心慢倒树脂：将调配好的封层环氧树脂，从作品正中心缓慢倒入，避免快速倒胶产生气泡，同时让树脂从中心向四周自然扩散；
- 缓慢推至边缘：戴上防护手套，或用毛刷、方形齿抹刀，将树脂从中心向四周缓慢推开，直至推到作品的直角边缘，全程动作轻柔，避免带入气泡；
- 自然流平固化：推平后无需额外操作，让树脂依靠自身的表面张力和粘度自然流平，形成弧形穹顶，在常温下静置固化即可，固化期间避免触碰、晃动作品。
专业知识补充
1. 封层树脂的调配要点
封层用环氧树脂多为1:1 体积比调配，需使用量杯精准计量，搅拌时缓慢沿容器壁搅拌，搅拌至树脂清澈无条纹即可，避免快速搅拌产生过多气泡；若搅拌后有微小气泡，可静置 5-10 分钟，或用热风枪低温快速扫过表面消泡，再进行倒胶。
2. 封层的最佳操作时机
树脂作品的基底层需初步固化至触干状态（一般 24 小时）再做穹顶封层，此时基底层不会与封层树脂混色，且能为封层提供稳定的支撑；若基底层未干，易导致两层树脂融合，破坏原有造型和色彩。
3. 不同作品的封层厚度把控
- 小型作品（树脂首饰、迷你杯垫）：封层厚度控制在 1-2mm，弧形效果精致，不易溢胶；
- 中型作品（常规杯垫、花艺封存小摆件）：封层厚度控制在 2-3mm，弧形效果饱满，质感更佳；
- 大型作品（画布艺术、大幅摆件）：封层厚度控制在 3-5mm，需选用高粘度封层树脂，同时做好边缘挡胶处理，防止溢胶。
4. 封层环境的温湿度要求
操作环境温度保持在20-25℃，湿度控制在40%-60%；温度过低，树脂固化速度变慢，易溢胶、流平效果差；湿度过高，树脂易吸收空气中的水分，固化后出现白雾、发花的情况。
常见相关问题解答
Q1：制作穹顶封层时，树脂总是从边缘溢胶，该如何解决？
溢胶主要原因是用胶量过多、作品未水平或无直角边缘。先通过水平仪校准操作台，保证作品完全水平；再精准计算用胶量，宁少勿多；若作品无直角边缘，可在边缘粘贴美纹纸做挡胶处理，固化后撕掉即可。
Q2：封层固化后，表面有微小气泡，影响镜面效果，该怎么避免？
气泡多因倒胶过快、搅拌过猛或环境有灰尘。搅拌时缓慢操作，倒胶从中心慢倒，搅拌后静置消泡再使用；操作前清洁工作台，关闭门窗避免灰尘，若封层后出现气泡，可在树脂未固化前用热风枪低温快速扫过，或用牙签轻轻扎破。
Q3：穹顶封层固化后，表面不光滑，有刷痕或抹刀痕，该怎么办？
主要是树脂粘度选择不当或推胶动作过快。选用中高粘度的专用封层树脂，推胶时动作轻柔缓慢，依靠树脂自身流平性为主，工具辅助为辅；若固化后有轻微划痕，可用 800-2000 目细砂纸轻轻打磨，再用异丙醇擦拭干净，薄涂一层封层树脂补平即可。
Q4：可以在树脂封层上再做一层穹顶封层吗？
可以。若第一次封层的弧形效果不够饱满，或表面有小瑕疵，可待第一层封层完全固化（一般 48 小时）后，打磨表面增加附着力，再按正常步骤做第二层穹顶封层，叠加后弧形效果会更突出。
Q5：环氧树脂穹顶封层固化后，边缘出现 “毛边”，该如何处理？
固化后边缘的轻微毛边，可用美工刀轻轻修平，或用细砂纸打磨光滑；若毛边较多，可在修边后，用棉签蘸取少量异丙醇擦拭边缘，让其更顺滑。
Q6：金属、木质基底的作品，能做环氧树脂穹顶封层吗？
可以，但需提前做基底处理。木质基底需先刷一层透明底漆并固化，防止木材吸潮导致树脂起泡；金属基底需清洁表面油污，用砂纸轻轻打磨增加附着力，再做封层，避免树脂与基底分离。
