环氧树脂结晶发白结块原因 (环氧树脂变浑浊解决方法)

本文深入剖析了环氧树脂出现结晶、发白浑浊以及结块问题的核心诱因，主要为温度波动和长期不当储存，并针对性给出了温水浴加热还原的实操解决办法，同时分享了能有效预防该问题的专业储存技巧，让环氧树脂恢复正常使用状态。

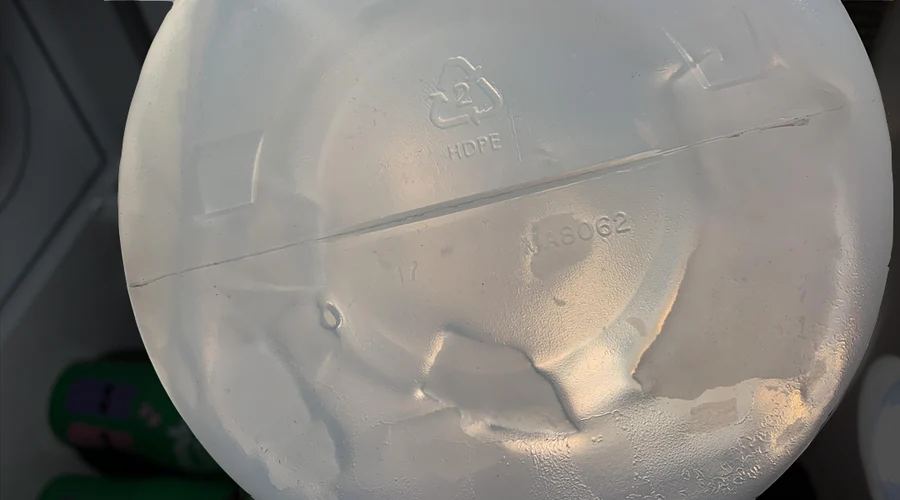

环氧树脂为何会结晶、发白或结块？

你是否遇到过环氧树脂在容器中出现结晶、结块的情况，或是发现树脂整体变得浑浊不清？环氧树脂使用者偶尔会遭遇这一令人困惑的现象，而实际上这类问题并非严重故障，且有简单易行的解决办法。本文将详细拆解环氧树脂结晶的成因，同时提供实操性极强的解决措施，帮助大家轻松应对这一问题。

环氧树脂结晶是各类环氧树脂都可能出现的常见现象，并非产品质量问题，其最主要的诱发原因有以下两点：

温度变化是导致环氧树脂结块的关键因素。环氧树脂的最佳使用和储存温度区间为18-30℃，当树脂暴露在低温环境中，或是经历冷热交替的温度波动时，会发生物理形态的变化，最终表现为容器内的树脂结晶、出现结块，也可能伴随整体浑浊的情况。

环氧树脂的长期存放，若搭配不当的储存方式，极易引发结晶甚至固化。容器密封不严会让树脂接触过多空气，而低温的储存环境则会改变环氧树脂的化学结构，这两种情况都会大幅提升树脂结晶的概率，还可能让树脂出现发白、结块等连带问题。

针对已经出现结晶、发白、结块的环氧树脂，无需直接丢弃，通过科学方法可将其还原为正常的液态状态，核心方法为温和加热，同时配合正确的储存方式从根源预防，具体操作如下：

该方法能快速溶解环氧树脂结晶，让树脂恢复原有液态，操作时需严格遵循步骤避免树脂受损：

预防环氧树脂结晶，关键在于做好日常储存，通过稳定的储存环境保持树脂的化学和物理稳定性，具体要求：

加热时严禁使用明火、微波炉等直接加热方式，这类方式会让树脂局部温度骤升，破坏其化学结构，导致树脂后续固化失效；仅可采用温水浴的温和加热方式，且全程控制水温不超过 60℃，同时保证密封，水分进入是环氧树脂后续使用的大忌，会引发固化后起泡、分层、发白等一系列问题。

环氧树脂结晶是物理变化，仅为形态上的固态转变，通过温和加热即可恢复原有性能，不影响后续使用；而环氧树脂固化是化学变化，是树脂与固化剂混合后发生的交联反应，固化后的树脂无法通过加热还原为液态，二者本质不同，切勿混淆。

环氧树脂和配套固化剂需遵循相同的储存规范，二者若其中一方出现结晶，另一方也需检查储存状态；混合使用前，需确保两者均为正常液态，若固化剂出现结晶，也可采用相同的温水浴方法加热还原。

不会。结晶是物理变化，并未改变环氧树脂的化学成分，通过规范的温水浴加热完全溶解结晶后，树脂的各项性能与正常状态一致，不会影响后续的浇筑、固化和成品效果。

需要。轻微浑浊是结晶的初期表现，若不及时处理，在低温或继续存放后，会进一步发展为明显结块；此时采用温水浴加热至 49-60℃，搅拌数分钟即可恢复清澈，避免问题加重。

开封并密封严实的环氧树脂，在 18-30℃的恒温干燥环境下，建议在 3-6 个月内使用完毕；若储存环境更佳，最多可延长至 12 个月，超过期限后，即使未结晶，也可能出现性能衰减，影响固化效果。

主流环氧树脂的结晶还原加热温度均在 49-60℃区间，差异极小；为确保安全，可先查看产品官方说明，若无明确标注，按此温度区间操作即可，核心是保持温和加热，避免高温。

可以。树脂和固化剂的储存环境要求一致，放在同一温暖干燥的区域即可，无需分开存放；唯一需要注意的是，二者需单独密封，切勿提前混合，混合后会直接启动固化反应。
