本文详细分析了环氧树脂手工制作中出现线条、条纹的五大常见成因，针对性给出了对应的预防措施与解决办法，同时补充了树脂混合、分层浇注的专业操作知识及相关常见问题解答，帮助手工爱好者规避树脂制品的流纹、细纹问题，提升成品质感。
一、树脂制品出现线条条纹的五大常见原因
环氧树脂虽具备良好的流动性，但制作过程中稍不注意就易出现线条、条纹瑕疵，经总结，最常见的成因主要有以下五点：
- 调配后的树脂混合物操作速度过慢，超出可操作时限；
- 浇注树脂时，操作台面或模具基底并非完全平整的状态；
- 树脂固化过程中，随意挪动了正在固化的作品；
- 环氧树脂与固化剂未充分搅拌混合，存在混合不均的情况；
- 树脂分层浇注的操作方式不当，层间衔接出现问题。
二、线条条纹的预防措施
针对上述成因，可通过对应的操作规范做好提前预防，从源头避免线条、条纹产生，具体措施如下：
（一）把控树脂可操作时间，加快操作速度
调配好的树脂混合物会随时间推移失去良好的自流平性，进而导致成品出现纹路，需在环氧树脂40-50 分钟的适用期内快速完成浇注、塑形等全部操作，超出该时限再进行摊开操作，极易留下明显的线条痕迹。
（二）确保操作基底绝对平整
作品或模具下方若存在凸起、凹陷或倾斜，浇注后树脂表面会直接显现出对应的纹路，可使用水平仪这类简易工具检查台面，确认基底完全水平、无任何不平整的情况后，再进行树脂浇注。
（三）固化全程保持作品位置固定
树脂干燥固化的整个过程中，需将作品放置在选定的固化区域，避免随意移动、晃动，防止因外力导致树脂流动不均，形成线条或厚薄不均的分层痕迹。
（四）充分搅拌树脂与固化剂，保证混合均匀

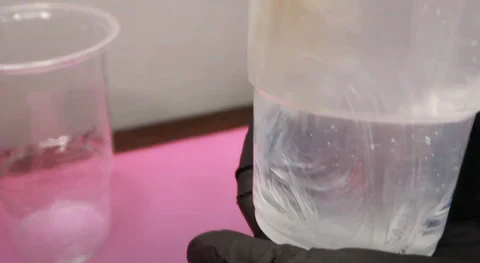

- 若未添加色浆且使用透明搅拌容器，混合时能清晰看到树脂与固化剂的混合条纹，建议基础搅拌时长不少于 3 分钟，若仍有条纹需继续搅拌，直至混合物完全均质、无任何纹路；
- 可先将树脂与固化剂充分混合至无纹后，再添加色浆等辅料，能有效避免搅拌不充分的问题；
- 若树脂和固化剂瓶身偏凉，会导致混合时纹路难消散、混合物浑浊且搅拌阻力大，可提前做温瓶处理：将密封好的瓶身放入热水盆中加热 10-15 分钟，注意水位不超过树脂容器标识线，瓶身擦干后再使用，防止进水引发其他瑕疵。
（五）掌握正确的树脂分层浇注方法
分层操作是打造作品立体感的关键，错误的分层方式会直接形成明显线条，需遵循规范的分层流程，具体方法将在下文专业知识板块详细说明。
三、已出现线条条纹的解决办法
若成品表面已出现线条、条纹瑕疵，可通过打磨重浇的方式修复，核心是通过打磨消除纹路凹槽，再利用树脂自流平性实现表面平整，具体步骤如下：
- 等待树脂作品完全固化，避免打磨时树脂粘黏工具或变形；
- 用砂纸打磨作品表面，直至磨掉所有线条、条纹的凹槽处，让基底恢复平整；
- 彻底清理打磨产生的树脂碎屑，若用湿布擦拭，需等待作品表面完全干燥后再进行下一步，避免残留水分引发气泡；
- 调配新的环氧树脂混合物，均匀浇注在打磨后的表面，树脂会通过自流平性自动填充缝隙，固化后即可形成平整的表面，消除原有纹路。

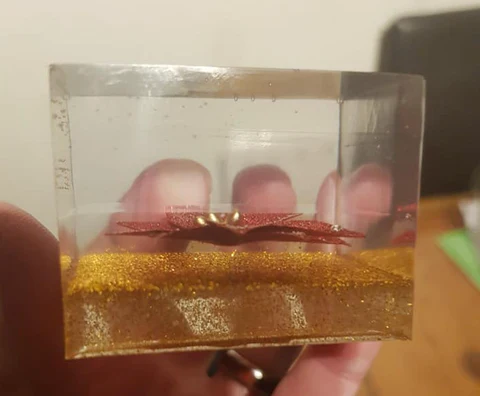

四、专业知识补充：树脂分层浇注的两种正确方法
分层浇注是树脂创作的核心技巧，正确操作能让层间衔接自然，避免线条产生，同时保证层间粘接牢固，主要分半固化分层和全固化打磨分层两种方式，可根据创作需求选择：
（一）半固化分层（适合追求层间自然融合、打造渐变 / 晕染效果）
- 完成第一层树脂浇注、消泡后，放置3-5 小时，待树脂进入半固化状态（表面不粘手、有一定硬度但仍有轻微粘性）；
- 直接在第一层表面浇注第二层树脂，浇注前需对第二层树脂充分消泡；
- 后续按正常流程密封、固化即可，半固化的层间能实现自然粘接，无明显分层线条。
（二）全固化打磨分层（适合追求层间清晰边界、打造立体分层效果）
- 让第一层树脂完全固化，用 80-120 目砂纸打磨第一层表面，打磨出粗糙质感，提升层间粘接力度；
- 彻底清理打磨碎屑，确保表面无杂质、干燥；
- 浇注第二层树脂并消泡，固化后层间粘接牢固，且可通过该方法反复叠加多层，打造丰富的立体层次。注意：打磨后未浇注新树脂前，作品表面会有粗糙划痕，属于正常现象，浇注新树脂后，划痕会被填充，固化后恢复平整光滑。
（三）分层通用注意事项
叠加的树脂层数越多，整体固化所需的时间就越长，需根据层数适当延长总固化时间，且每一层浇注前都需做好消泡处理，避免层间藏有气泡，影响成品质量。
五、相关常见问题及解答
（一）温瓶处理后树脂进水了怎么办？
若热水进入树脂或固化剂瓶内，切勿继续使用，水分会导致树脂固化后出现大量气泡、表面浑浊，甚至无法完全固化，需更换未进水的树脂原料。
（二）超过可操作时间的树脂，能否继续使用？
不建议继续使用，超出 40-50 分钟适用期的树脂，自流平性大幅下降，不仅易产生线条，还可能因固化反应推进，导致浇注后出现固化不均、表面发粘的问题。
（三）分层浇注时，第二层树脂出现翘边、脱落怎么办？
核心原因是层间粘接力度不足，若为半固化分层，大概率是第一层固化时间过长，表面完全失去粘性；若为全固化分层，是因为打磨不充分或表面有碎屑残留。解决办法：将脱落、翘边的树脂打磨去除，重新按对应分层方法操作，确保层间粘性或打磨质感达标。
（四）透明树脂混合后有轻微雾状条纹，搅拌很久也消不掉，是什么原因？
主要是树脂原料温度过低，低温会让树脂与固化剂融合速度变慢，且出现暂时性浑浊。可按规范做好温瓶处理，加热后再充分搅拌，雾状条纹会逐渐消散；若加热后仍有条纹，需检查原料是否过期或存在质量问题。
（五）水平仪检测台面平整，成品仍有细微条纹，怎么办？
大概率是浇注时树脂摊开方式不当，或树脂用量不足导致自流平不充分。可适当增加树脂浇注量（以能自然覆盖整个基底、轻微溢出为宜），浇注后不要过度手动摊开，让树脂依靠自身流动性找平；若仍有细微条纹，可按前文打磨重浇的方法做轻微修复。
六、实操温馨提示
- 树脂制作的线条、条纹问题大多是操作细节不当导致，新手可先通过小尺寸试练，熟悉树脂可操作时间、搅拌节奏和分层技巧，再进行正式创作；
- 搅拌树脂时，沿容器侧壁和底部缓慢搅拌，既能保证混合均匀，又能减少卷入空气，避免同时出现气泡和条纹两种瑕疵；
- 所有操作工具提前准备到位，减少树脂调配后的等待时间，从根本上规避因操作过慢引发的纹路问题。
