本文深度解析环氧树脂表面粘手、固化不完全的五大核心成因，结合固化核心化学原理给出分步骤的专业修复方法，补充预防固化失败的实操技巧与高频问题解答，为环氧树脂施工中粘手故障的解决和规避提供全面的实操指导。
一、环氧树脂固化的核心原理
环氧树脂为 A 剂（树脂）、B 剂（固化剂）双组份化学体系，二者需按照品牌指定比例精准混合，才能触发完整的化学交联聚合反应，让液态树脂逐步形成稳定的三维网状高分子结构，最终固化为坚硬、稳定的固态成品。
配比、搅拌、工具、环境、组份配套性等任一环节出现问题，都会破坏交联反应的正常推进，导致树脂固化不完全，出现表面粘手、发软、局部未固化等问题；未正常启动交联反应的树脂，其未反应成分无法自行继续反应，若不人工处理会持续保持粘手状态。
专业补充：交联反应的关键影响要素
环氧树脂的交联反应是分子层面的化学反应，需满足三个核心条件才能完全推进：
- 组份匹配：树脂与固化剂的化学成分配套，才能形成稳定的化学键；
- 比例精准：固定比例的树脂与固化剂才能实现分子的完全结合，无多余未反应成分；
- 反应环境：适宜的温度能保证分子运动速率，为交联反应提供足够的能量，无杂质干扰分子结合。
二、环氧树脂未固化粘手的五大核心成因
环氧树脂固化失败、表面粘手并非偶然，均是操作细节或环境条件不符合交联反应要求导致，各成因的具体影响及操作禁忌如下：
1 配比测量不准确
多数环氧树脂采用 1:1 等精准重量比混合，该比例是保障分子完全交联的核心，任何比例偏差都会直接导致固化失败：
- 少放固化剂：大量树脂分子无对应固化剂结合，剩余未反应树脂会让表面持续粘手；
- 多放固化剂：多余的固化剂无法参与反应，会残留在树脂表层，导致粘手、发黏；
- 误区提醒：切勿认为增加固化剂能让树脂固化更快、更硬，偏离标准比例只会破坏交联反应。

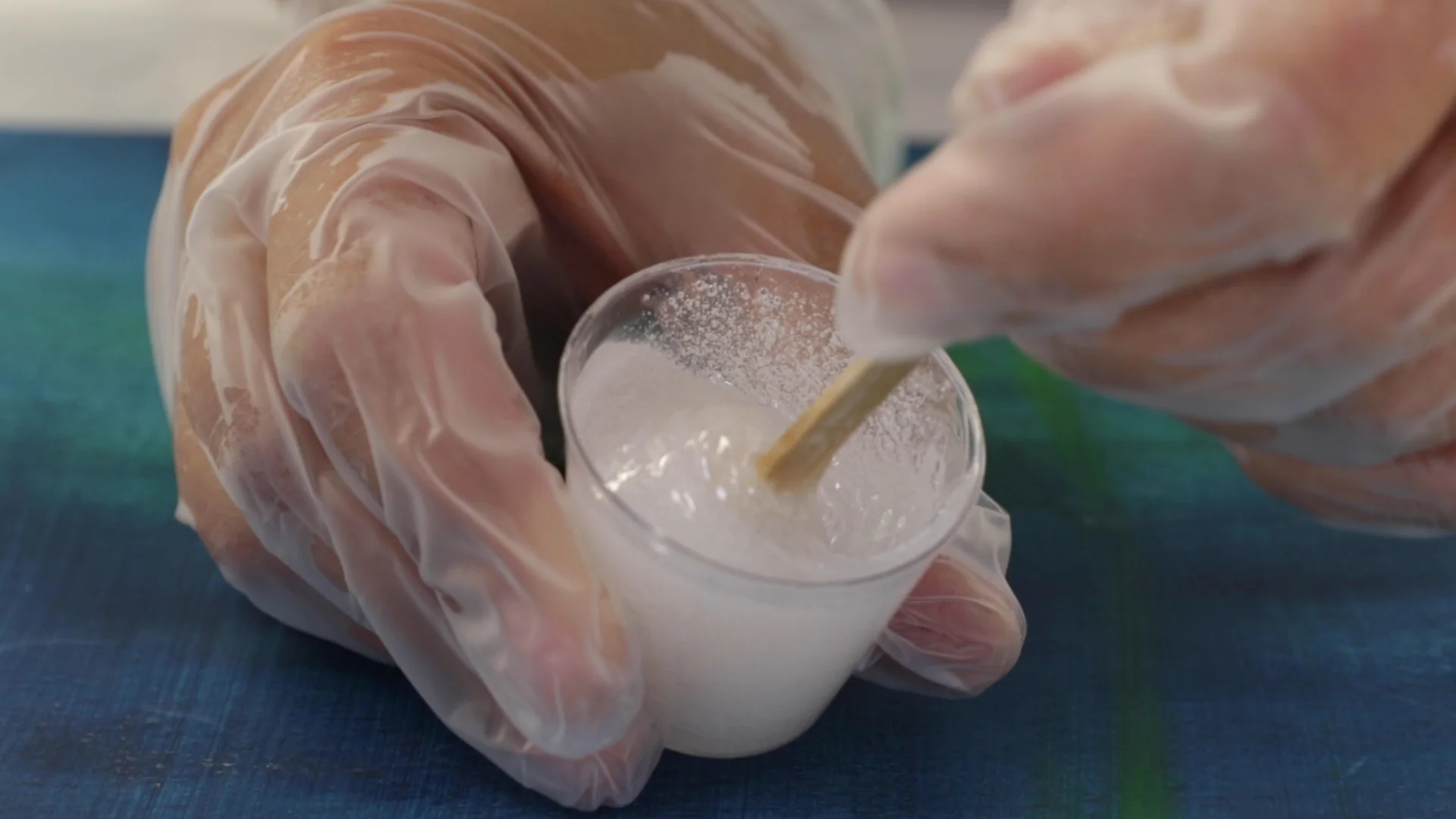

2 树脂与固化剂搅拌不充分
即便配比精准，搅拌不到位会导致树脂与固化剂无法在分子层面充分融合，局部区域形成 “纯树脂区” 或 “纯固化剂区”，无法触发交联反应，最终出现局部粘手、整体固化不完全的情况。
- 操作要求：持续用力搅拌 3-4 分钟，同时反复刮擦搅拌容器的侧壁、底部和搅拌棒，直至混合液无任何条纹、色泽均匀；
- 关键细节：杯壁、杯底的粘性物料易被忽略，是局部未固化的主要诱因。
3 工具带有污渍或水分
水是环氧树脂交联反应的 “天敌”，油污、灰尘、杂质等也会污染树脂体系，干扰分子间的化学键形成，不仅会导致表面粘手，还会伴随树脂浑浊、大量气泡、局部发白、附着力下降等问题。
- 操作要求：操作前确保量杯、搅拌棒、刮板、模具等所有接触树脂的工具，都做到完全清洁、干燥无水分、无油污粉尘；
- 避坑要点：湿布擦拭后需用干纸巾反复擦干，避免工具表面残留隐形水珠。
4 环境温度不适配且固化时间不足
温度直接决定环氧树脂交联反应的速率和完整性，温度偏低会大幅减慢分子运动，甚至让反应停滞，是低温环境下粘手的主要原因。
- 理想温度：环氧树脂操作和固化的最佳环境温度为 24-30℃，此温度下分子运动速率适中，交联反应能平稳、完全推进；
- 低温影响：温度低于 24℃，树脂粘度上升、搅拌困难、气泡难排出，固化时间大幅延长，表面长时间粘手；温度低于 15℃，交联反应基本停滞；
- 时间误区：误将脱模时间当作完全固化时间，未给到足够的固化时长，会误以为树脂固化失败、粘手。
5 混用不同品牌的树脂和固化剂
不同品牌的环氧树脂和固化剂，其化学配方、成分比例、分子结构均经过专属调试，形成配套的 “专属反应体系”。
随意将 A 品牌树脂与 B 品牌固化剂混用，会彻底破坏分子间的结合规律，导致交联反应无法启动或推进不完全，树脂会全程粘手、无法固化，严重时还会出现开裂、脱落、粉化等问题；同品牌不同型号的树脂和固化剂也不可随意混用。
三、环氧树脂固化不完全粘手的分步骤修复方法
若环氧树脂浇筑数天后仍处于粘手、发软、液态的未固化状态，无需直接丢弃作品，按以下四步标准化操作可完成修复，修复后能恢复树脂的正常固化效果和外观质感，适配绝大多数浇筑制品：
步骤 1 刮除未固化的液态树脂
用塑料刮板将作品表面未固化的液态、粘稠树脂尽可能刮除干净并妥善丢弃，仅保留表面轻微粘手的薄表层即可；
- 操作要点：刮板力度轻柔，避免刮伤底层已初步固化的树脂或基底作品；
- 核心目的：防止残留的液态树脂在后续浇筑新树脂时，从新涂层下渗出，导致新涂层粘手、分层。
步骤 2 填补凹陷区域（按需操作）
刮除未固化树脂后，若作品表面出现较深的凹陷、坑洼、缺口，需按标准配比精准调配新的环氧树脂，仅在凹陷处浇筑适量树脂进行填补，让表面初步恢复平整；
- 操作要点：填补的树脂量以略高于凹陷处为宜，固化后可通过打磨实现完全平整；填补后将作品置于 24-30℃环境中，等待填补区域 100% 完全固化。
步骤 3 整体打磨并清理粉尘
待填补区域完全固化（无凹陷则直接处理整体），用 240-400 目砂纸对作品整个树脂表面进行轻度、均匀打磨，将表面打磨为粗糙的哑光面；
- 打磨目的：破坏原树脂表面的光滑层，增加新树脂涂层与底层的接触面积，提升附着力，避免后期新涂层分层、脱落；
- 粉尘清理：打磨完成后，先用干布擦除大部分粉尘，再用微湿的无尘布二次擦拭，最后置于通风处晾干，确保表面无任何粉尘残留，粉尘会导致新涂层起泡、粘合不牢。
步骤 4 浇筑第二层环氧树脂
确认原树脂表面干燥、无粉尘、无污渍后，按 “精准配比 + 充分搅拌 + 静置消泡” 的标准流程调配新的环氧树脂；
- 浇筑操作：将新树脂均匀浇筑在打磨后的表面，用刮板轻轻刮平，可通过热风枪轻扫破除表面浮泡；
- 固化要求：将作品置于 24-30℃的恒温、通风、无尘环境中，让第二层树脂自然完成固化，期间切勿触碰、挪动，给到足够的固化时间。
专业补充：不同粘手程度的修复优化方案
| 粘手程度 | 核心特征 | 修复优化要点 |
|---|---|---|
| 轻微粘手 | 表面微黏、无液态树脂，整体已初步硬化 | 无需刮除，直接打磨后浇筑薄涂层树脂即可 |
| 中度粘手 | 表面粘手、局部有粘稠树脂，整体发软 | 按标准四步修复，刮除粘稠部分后填补、打磨、重浇 |
| 严重粘手 | 整体呈液态 / 膏状，完全未固化 | 彻底刮除所有未固化树脂，直至露出基底，重新整体浇筑 |
四、预防环氧树脂固化失败的专业操作技巧
相比后期修复，提前做好预防能大幅减少固化失败、表面粘手的概率，掌握以下六大核心实操技巧，可让环氧树脂的固化过程更稳定，成型品质量更有保障：
1 精准配比 用秤测量
摒弃量杯体积估算，使用电子秤按重量比严格遵循品牌指定比例调配，确保配比偏差为 0，杜绝凭经验估测；配比前检查 A、B 剂是否有沉淀，若有需充分搅拌均匀后再称量。
2 充分搅拌 无死角混合
搅拌时间不低于 3 分钟，全程反复刮擦搅拌杯壁、杯底和搅拌棒，直至混合液无任何条纹、色泽均匀；搅拌完成后将混合液静置 5-10 分钟，让自然气泡上浮，提升成型品质感。
3 工具洁净 干燥无杂
操作前将所有接触树脂的工具用干纸巾反复擦干，放置在干燥、无尘的区域，避免接触水源、油污、粉尘；模具内壁需清洁后涂抹专用脱模剂，同时确保脱模剂薄而均匀，无堆积。
4 控温固化 恒温稳定
操作前 1 天提前用加热器、空调将操作空间升温至 24-30℃，让树脂、固化剂与环境同温；固化期间保持温度稳定，不随意挪动作品，避免温度骤升骤降，远离空调、风扇直吹。
5 专属配套 不随意混用
坚持使用同品牌、同型号的环氧树脂和固化剂，不随意混用不同品牌、不同型号的组份；若更换树脂品牌，需将原有工具彻底清洁，避免残留组份交叉污染。
6 预留时间 切勿急躁
根据环境温度预留足够的固化时间，24-30℃理想温度下至少等待 24 小时脱模、72 小时完全固化；低温环境下适当延长固化时间，不急于触碰、打磨、搬运未完全固化的树脂制品。
五、环氧树脂固化相关常见问题及解答
1 环氧树脂表面粘手 放置久了会自己固化吗？
不会。树脂表面粘手的本质是化学交联反应未正常进行或完成，体系内的未反应成分无法自行继续发生分子结合，若不进行人工修复，会一直保持粘手状态，长期放置还可能出现发黄、发黏、粉化等问题。
2 1:1 环氧树脂少放了一点固化剂 能补救吗？
无法直接补救。比例偏差后，体系内大量树脂分子无对应固化剂结合，即便后期补充添加固化剂，也无法实现分子层面的均匀混合，最终仍会固化不完全、表面粘手。建议按上述修复方法，刮除未固化部分后重新浇筑新树脂。
3 低温环境下树脂粘手 升温后能恢复固化吗？
分情况判断：
- 可恢复：若树脂仅因低温导致固化速度变慢、表面暂时粘手，无配比偏差、搅拌不充分等问题，将环境升温至 24-30℃并给到足够的固化时间，交联反应可继续推进，树脂能完成固化；
- 不可恢复：若低温同时伴随配比偏差、搅拌不充分、工具带水等问题，仅升温无法解决核心问题，树脂仍会固化不完全，需按步骤进行修复。
4 树脂固化后局部粘手 其余部分正常 是什么原因？
大概率是局部区域的操作或环境出现问题，核心诱因包括：局部搅拌不充分形成未混合的纯组份；工具上的水珠、油污滴落在该区域；局部浇筑过厚导致散热不均，干扰交联反应；模具该区域有污渍、脱模剂堆积。需针对粘手区域按修复步骤单独处理。
5 修复时打磨后必须清理粉尘吗？
必须彻底清理。打磨产生的树脂粉尘会夹杂在新、旧树脂层之间，形成隔离层，导致新树脂无法与底层紧密粘合，后续会出现分层、起泡、脱落等问题；建议采用 “干擦 + 湿擦 + 晾干” 的三步清理法，确保表面无任何粉尘残留。
6 环氧树脂固化后粘手 可以直接在表面刷一层固化剂吗？
不可以。单独刷涂固化剂，无法与未完全固化树脂中的剩余成分形成完整的交联反应，不仅无法解决粘手问题，还会让表面变得更黏，长期放置后刷涂的固化剂会出现开裂、粉化、脱落等问题。
7 环氧树脂固化后粘手 能否用砂纸直接打磨掉粘手层？
轻微粘手可直接打磨，用 400-600 目砂纸将粘手表层打磨掉，直至露出内部硬化的树脂即可；中度、严重粘手则不可直接打磨，未固化的粘稠树脂会粘在砂纸上，导致打磨不平整，还会污染作品，需先刮除未固化部分再打磨。
8 如何判断环氧树脂粘手是固化时间不足还是固化失败？
可通过 “触摸测试 + 时间观察” 判断：
- 触摸测试：轻按树脂表面，若整体有一定硬度、仅表层微黏，且按压无液态树脂渗出，大概率是固化时间不足；若表面粘手严重、按压发软，有液态 / 粘稠树脂渗出，基本判定为固化失败；
- 时间观察：将作品置于 24-30℃理想环境中静置 24 小时，若粘手状态无任何改善，即为固化失败，需进行修复。
9 环氧树脂固化后粘手 与添加色浆、亮片等装饰物有关吗？
若添加物符合规范则无关，若添加量超标或添加物含杂质则会导致粘手：
- 色浆添加量超过环氧树脂总体积的 5%，会破坏交联反应的化学平衡，导致固化不完全、粘手；
- 亮片、干花等装饰物未做干燥、清洁处理，携带水分、灰尘，会污染树脂体系，干扰交联反应，导致粘手。
