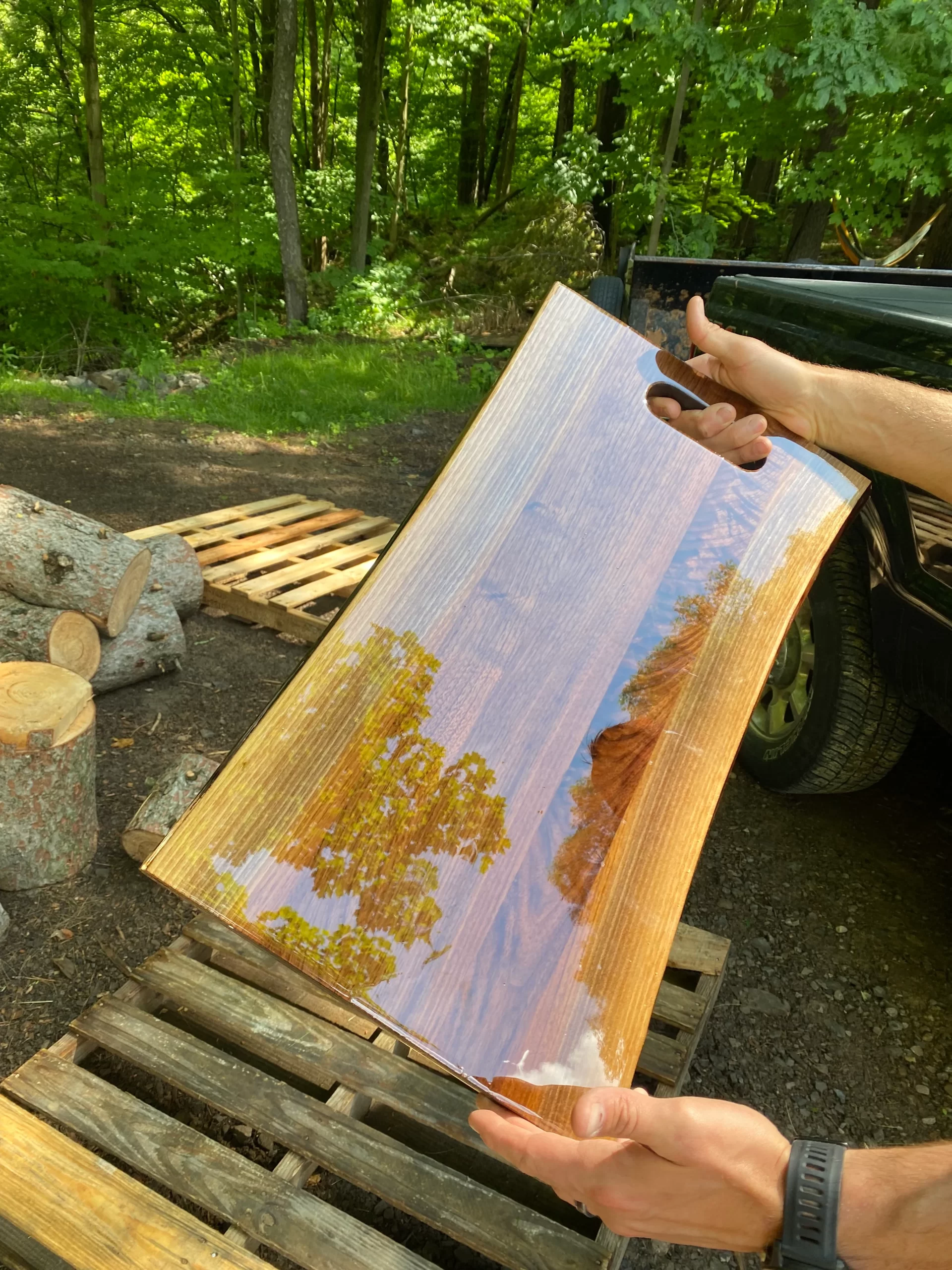

环氧树脂在木头上的寿命有多久 (木材环氧树脂施工养护技巧)

工业透明环氧树脂用于木材经规范施工和妥善养护后可使用数十年，其实际寿命受使用磨损、环境条件、施工工艺等因素影响，做好固化、防晒、控温等操作能有效延长其使用年限。

一、环氧树脂在木材上的基础使用寿命

工业透明环氧树脂与木材结合后，经完整固化和日常合理护理，室内常规使用场景下使用寿命可达数十年，且能长期保持木材表面的防护性与美观度；若为户外使用或高频次磨损场景，未做专业防护时寿命会大幅缩短，做好针对性防护措施后仍可保证较长的使用时间。

环氧树脂附着在木材上的核心价值，除了提升木材外观质感，还能隔绝空气、水分与木材接触，防止木材开裂、变形、受潮发霉，同时提升木材表面的耐磨性和抗刮擦性，从根本上延长木材本身的使用年限。

二、影响环氧树脂木材使用寿命的核心因素

1. 环境条件

• 光照因素：长期暴露在紫外线照射下，环氧树脂会逐渐黄变、变脆，与木材的结合度下降，户外无防晒的木材环氧层老化速度会远快于室内；
• 温度因素：环氧树脂耐受温度上限为 88℃（190°F），长期处于高温环境中，环氧层会出现软化、起皮、脱落，靠近火源、暖气的木质制品需特别注意控温；
• 湿度因素：木材本身易吸潮变形，若环境湿度大且环氧层存在缝隙，水分渗入后会导致木材发霉、鼓包，进而造成环氧层开裂脱落，潮湿的厨卫、户外环境需做好防潮密封。

2. 使用磨损程度

环氧树脂层虽能提升木材耐磨性，但仍易被尖锐物品（刀具、金属件、硬物等）划伤，高频次使用的木质台面、地板，若日常使用中未做防护，环氧层会出现大量划痕、破损，不仅影响美观，还会让木材失去防护，加速整体老化。

3. 施工与固化工艺

环氧树脂的固化效果直接影响与木材的结合牢度，未按要求完成固化的环氧层，会出现粘手、起皮、脱落等问题；木材基底处理不平整、有灰尘油污，也会导致环氧层附着不牢固，大幅缩短使用寿命。

三、延长环氧树脂木材使用寿命的关键方法

1. 做好木材基底处理

施工前需将木材表面打磨平整，去除灰尘、木屑、油污，若木材含水率过高（建议控制在 8%-12%），需先进行干燥处理，防止后期木材变形导致环氧层开裂；木材的缝隙、孔洞可先用环氧腻子填补，保证基底平整密实。

2. 保证环氧树脂完整固化

工业透明环氧树脂用于木材时，需保证 7 天的完整固化时间，固化期间避免触碰、使用，同时保证环境温度在 20-25℃，湿度在 40%-60%，固化不充分的环氧层物理性能会大幅下降，易出现破损、脱落。

3. 做好针对性环境防护

• 防晒：室内避免将木质制品放在阳光直射处，户外使用需在环氧层表面涂刷 UV 耐候清漆，或搭建遮阳设施，减少紫外线照射；
• 控温：远离高温源，避免环氧层长期处于 88℃以上环境，防止软化变形；
• 防潮：厨卫、户外的木质制品，在环氧树脂施工前可先涂刷木材防潮底漆，环氧层固化后做好边缘密封，防止水分渗入。

4. 减少使用磨损并做好日常养护

• 日常使用中避免用尖锐物品刮擦、撞击环氧树脂层，木质台面可搭配隔热垫、防滑垫，减少高温和硬物磨损；
• 定期用软布擦拭环氧层表面，去除灰尘、污渍，避免腐蚀性液体（强酸、强碱）直接接触；
• 若环氧层出现轻微划痕、磨损，可及时用细砂纸打磨平整后，重新涂刷一层薄的环氧树脂，做好修补防护。

四、环氧树脂木材层的破损修复技巧

1. 轻微划痕：用 2000 目以上细砂纸轻轻打磨划痕处，打磨至表面平整后，用干净软布擦去粉末，涂刷一层薄的工业透明环氧树脂，固化后即可恢复光泽；
2. 局部起皮 / 脱落：将破损处的环氧层全部打磨去除，清理干净木材表面，重新涂刷环氧树脂，若木材基底出现发霉、变形，需先处理木材问题再施工；
3. 大面积开裂：先检查木材是否出现开裂、变形，若木材完好，将环氧层整体打磨粗糙，清理后重新均匀涂刷环氧树脂，保证固化时间；若木材已变形，需先修复木材再做环氧层施工。

五、环氧树脂在木材上使用的常见问题解答

1. 所有木材都适合用环氧树脂施工吗

多数实木（松木、橡木、胡桃木等）、复合板都可使用环氧树脂，但松软易吸潮的木材（如刨花板、密度板） 需先做防潮、封边处理，否则易出现环氧层鼓包；含大量油脂的木材（如松脂木）需先去除油脂，否则会影响环氧层附着。

2. 木材环氧树脂施工后多久可以正常使用

环氧树脂表面固化约需 24 小时，此时可轻触但不可受力；完全固化需 7 天，7 天后环氧层达到最佳物理性能，可正常使用，避免提前使用造成环氧层破损。

3. 户外木材用环氧树脂后，多久需要重新维护

户外木材环氧层做好 UV 防护和防潮密封后，一般 2-3 年需检查一次，若出现轻微黄变、失光，可重新涂刷 UV 耐候清漆；若出现划痕、破损，及时做修补处理，能有效延长整体使用寿命。

4. 环氧树脂可以填补木材的大缝隙吗

可以，木材的大缝隙可选用环氧填料（环氧树脂 + 石英粉 / 滑石粉）进行填补，填料能保证缝隙填充密实，固化后硬度高，与木材和表层环氧树脂结合牢固，不易脱落。

5. 木材环氧树脂层出现黄变还能继续使用吗

单纯黄变未出现开裂、起皮、变脆的环氧层，仍能起到防护木材的作用，仅影响外观；若黄变伴随变脆、开裂，说明环氧层已老化，需及时打磨修复，否则水分会渗入木材造成损坏。

6. 可以在旧的木材环氧层上重新涂刷新的环氧树脂吗

可以，先将旧环氧层表面用细砂纸打磨粗糙，去除灰尘、污渍，保证表面无起皮、脱落，然后直接涂刷新的环氧树脂即可，打磨后的表面能提升新旧环氧层的结合度。
