本文详细讲解玻璃钢胶衣从前期清洁打磨到后期抛光的完整修补流程，针对妊娠纹划痕等常见损伤给出专属处理方法，同时补充胶衣修复专业知识与各类常见问题解决方案，助力实现胶衣表面无色差光洁如新的修复效果。
胶衣修复的定义与难点
胶衣修复是玻璃钢制品表面修复的常见类型，仅针对表层胶衣层损伤处理，不涉及产品结构问题，操作流程相对简单，但核心难点在于修复后需实现无色差和完美光洁度，修复质量直接决定玻璃钢制品的外观效果，因此全程的细节处理至关重要。
胶衣树脂作为玻璃钢制品专用表层树脂，主要起到表面装饰和保护内部结构层不受外界介质侵蚀的作用，其修复的专业性也直接影响制品的整体使用寿命。
修复前的准备工作
清洁表面
打磨施工前，必须使用蘸有丙酮的无尘布全面擦拭损伤表面及周边区域，彻底去除表面的油脂、蜡质、灰尘等残留物。若未清洁干净，打磨过程中砂纸会将残留物压入胶衣层内部，导致后续修复层出现结合不牢、起泡、起皮等问题，严重影响修复效果。
打磨区域
表面清洁并晾干后，根据胶衣损伤的具体类型（妊娠纹 / 划痕）选择对应的打磨工具和方法，打磨前可先用美纹纸粘贴未受损区域，避免打磨过程中对完好表面造成划伤。
常见胶衣损伤的具体处理方法

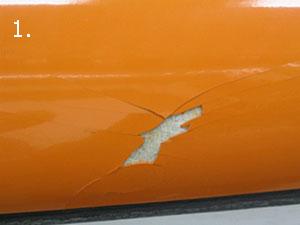

妊娠纹（Spyder 裂纹）处理
妊娠纹也叫蜘蛛网状裂纹，多因玻璃钢层压板过薄，受外力或环境影响产生，裂纹呈网状分布且易深入表层。

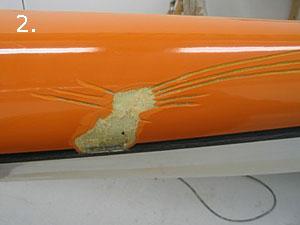

- 工具选择：使用 Drimel 研磨机搭配金刚石刀头进行打磨作业；
- 打磨标准：将裂纹处彻底打磨至原始玻璃纤维层，确保打磨后表面无任何黑线（裂纹残留）；
- 边缘处理：打磨槽的边缘需做斜切处理，斜切比例控制为 12-14 倍，这是玻璃钢复合修复工作的通用标准，可提升后续胶衣涂装的结合面积与牢固度。

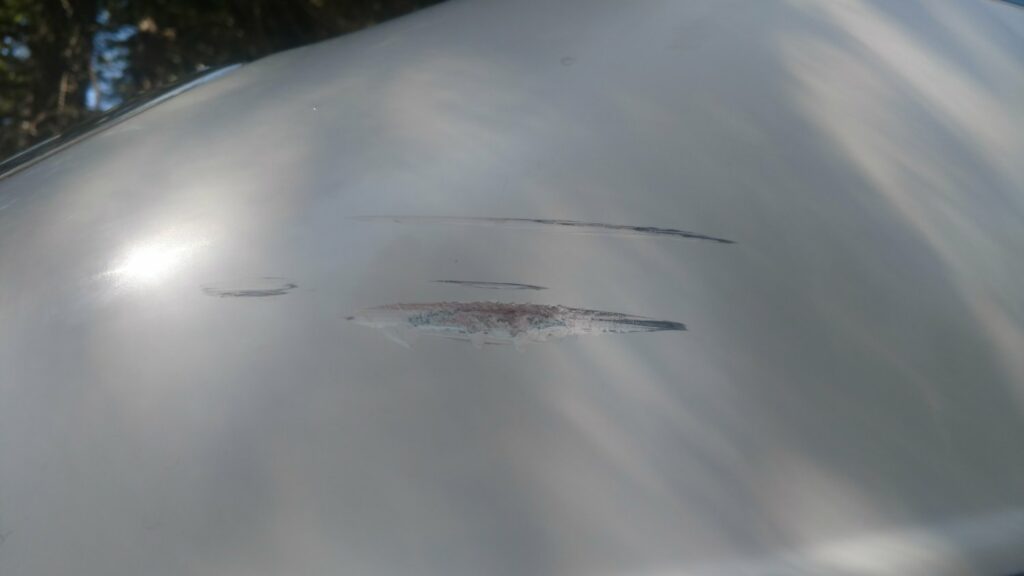

划痕处理
划痕为胶衣层线性损伤，深度较深的划痕会直接暴露内部玻璃纤维层，若不及时修复，玻璃纤维易吸水受潮，导致内部结构腐蚀老化。
- 工具选择：小面积浅 / 深划痕用 Drimel 磨床处理；大面积划痕则选用砂纸逐步打磨；
- 打磨标准：彻底打磨掉所有损坏的胶衣层，直至露出完好的基层，同时将划痕边缘做斜切处理，使损伤区域与完好区域形成平滑过渡，避免后续涂装出现台阶；
- 应急处理：若划痕发现后无法立即修复，可先用专用树脂封边，防止玻璃纤维吸水。
面漆 / 胶衣的涂装工艺
颜色匹配
颜色精准匹配是胶衣涂装的核心，直接决定修复后是否存在色差：
- 颜料选择：可直接采购与原胶衣标号一致的预混面漆，也可自行调色，自行调色时建议先在试板上小范围调试，确认颜色一致后再大面积使用；
- 色差微调：即使标号相同，不同批次的胶衣也可能存在轻微色差，可通过添加少量色浆逐步微调，深色胶衣修复时需格外注意，避免出现明暗差异。

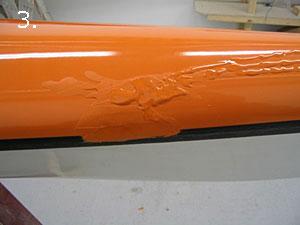

涂装操作
- 前期脱脂：涂装前再次用丙酮擦拭打磨区域，进行二次脱脂，确保表面无任何油脂、灰尘；
- 环境要求：选择无尘、无油污、通风良好的环境施工，环境温度控制在 20℃左右，湿度不宜过高，避免涂装后出现针孔、起泡；
- 涂装厚度：涂层面漆时，修复区域的胶衣层应高出周围完好表面 1-1.5 毫米，预留后续打磨余量，确保能完全填满打磨痕迹；
- 胶衣厚度：最终成型的胶衣层整体厚度控制在 0.3-0.5mm（400-500g/㎡），过厚易导致后期开裂、龟裂，过薄则无法起到有效保护作用。

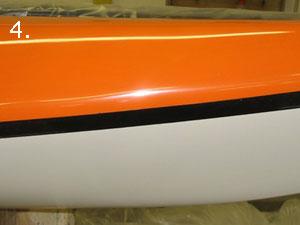

打磨与抛光的最后步骤
胶衣面漆完全固化后，进行逐级打磨和抛光作业，全程建议保持表面湿润，采用水磨方式，减少粉尘且打磨效果更细腻。
- 逐级打磨：从 320 号砂纸开始，依次更换 400 号、800 号、1000 号、2000 号砂纸，每更换一次砂纸，需将前一次的打磨痕迹彻底打磨消除，确保表面平整无台阶、无划痕；
- 周边保护：打磨过程中，始终保持未受损区域的胶带覆盖，避免砂纸划伤完好表面；
- 抛光作业：2000 号砂纸打磨完成后，用抛光机配合专用抛光蜡（如 K201、K202）进行抛光，直至修复区域的光洁度与原表面完全一致，完成整体修复。
胶衣修复专业补充知识
- 胶衣层作用：不仅是玻璃钢制品的 “表面装饰层”，更是 “防护层”，能有效隔绝水、油污、紫外线等外界介质，保护内部玻璃纤维层和树脂层不被腐蚀、老化；
- 核心材料选择：修复用胶衣树脂需选用与原制品匹配的不饱和聚酯树脂，搭配专用固化剂（如 KP-925H、KP-9），此类固化剂含水率低、固化密度高，可减少胶衣起泡、黄变概率；
- 原子灰使用：若损伤区域存在凹陷，可先用树脂原子灰填补，原子灰与固化剂按 100:2 的比例调和，涂抹后静置 12 小时完全固化，再进行后续打磨；
- 玻璃纤维补强：若划痕或裂纹深入玻璃纤维层，需在填补胶衣前，用树脂浸透玻璃纤维毡 / 布铺贴补强，树脂与玻璃纤维比例控制为 1:1，确保基层牢固。
胶衣修复常见问题及解决方案
修复后胶衣层开裂 / 龟裂
原因：胶衣层过厚（超过 0.5mm）、固化剂用量不当、树脂选择不匹配、胶衣层固化不完全；
解决方案：将开裂区域打磨至完好基层，重新涂装胶衣并严格控制厚度在 0.3-0.5mm，按照产品说明精准配比固化剂，确保胶衣完全固化后再进行后续操作。
修复区域出现气泡 / 针孔
原因：施工环境有灰尘、表面脱脂不彻底、胶衣涂装时混入空气、固化剂选用不当；
解决方案：凿去气泡 / 针孔处的胶衣层，将打磨区域磨成锥形状，重新清洁脱脂后涂装胶衣，涂装时缓慢操作，避免混入空气，选用适配的低温固化剂。
修复后出现明显色差 / 黄变
原因：胶衣颜色未精准匹配、固化剂含水率高、不同批次胶衣混用、长期暴晒且胶衣无抗紫外线性能；
解决方案：打磨掉色差区域胶衣，重新调色并在试板确认后涂装，选用低含水率固化剂，户外使用的玻璃钢制品需选用抗紫外线胶衣树脂。
胶衣层与基层结合不牢、起皮剥落
原因：表面清洁不彻底、打磨边缘未做斜切、胶衣涂装前基层已污染；
解决方案：剥离起皮的胶衣层，重新对基层进行清洁、脱脂、打磨，严格按标准处理打磨边缘，确保无污染物后再重新涂装。
胶衣表面光泽度差
原因：打磨未逐级进行、抛光蜡选择不当、胶衣固化不完全；
解决方案：从低标号砂纸开始重新逐级打磨至 2000 号，更换专用玻璃钢抛光蜡进行抛光，若胶衣未完全固化，需静置至完全固化后再操作。
修复后注意事项
- 固化养护：修复完成后，将制品放置在常温、通风环境中养护 24 小时以上，确保胶衣层完全固化，避免过早使用造成损伤；
- 日常防护：户外使用的玻璃钢制品，定期对胶衣表面进行清洁和打蜡，提升抗紫外线、抗腐蚀能力；
- 损伤预防：避免玻璃钢制品受到硬物撞击、尖锐物划伤，层压板过薄的制品可适当做表层补强，减少妊娠纹产生概率。
通过以上标准化的修复流程、专业的操作技巧和常见问题应对方法，玻璃钢胶衣损伤可实现高质量修复，不仅能恢复制品外观，更能有效延长其整体使用寿命。
