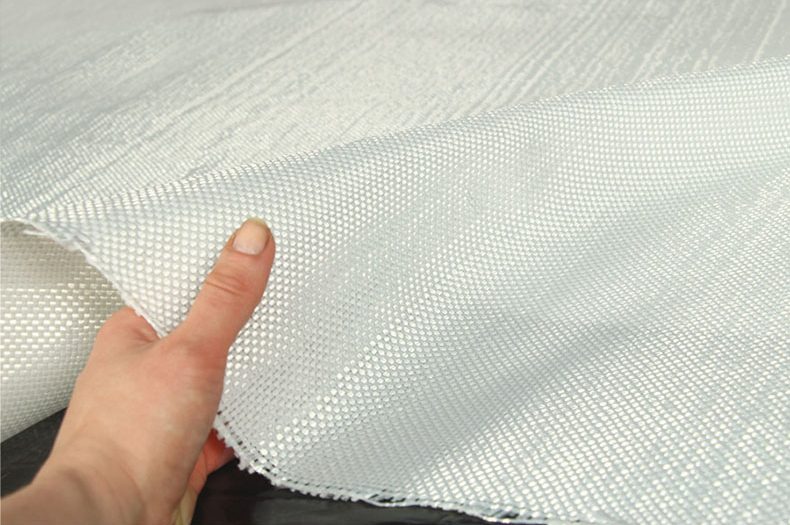

涤纶（聚酯纤维）是一种高韧性人造纤维，性能与芳纶纤维（如 Kevlar）相近但价格更低，核心优势是断裂延伸率优异、抗冲击性和耐磨性突出，广泛应用于对抗冲击要求高的复合材料制品（如皮划艇、救生筏等）。其可与玻璃纤维等联合使用，适配多种树脂体系和铺层工艺，是性价比极高的增强材料。
一、涤纶的核心特性与优势（对比芳纶 / 玻纤）
涤纶作为复合材料常用增强纤维，特性鲜明，尤其在抗冲击场景中优势显著，具体特性及与同类纤维的对比如下：
1. 核心特性
- 力学性能：抗冲击强度、耐磨性接近芳纶纤维，但拉伸强度略低于芳纶和碳纤维；断裂延伸率高（约 20-30%），受冲击时能通过形变吸收能量，减少制品破损；
- 化学稳定性：耐酸碱、耐有机溶剂腐蚀，不易老化，长期使用性能稳定；
- 兼容性强：可与聚酯、乙烯基、环氧树脂等几乎所有树脂体系适配，在环氧树脂中性能发挥最佳；
- 成本优势：价格仅为芳纶纤维的 1/3-1/5，远低于碳纤维，在对拉伸强度要求不极致的场景中，是高性价比选择。
2. 与芳纶、玻璃纤维的关键对比
表格
| 对比维度 | 涤纶（聚酯纤维） | 芳纶纤维（如 Kevlar） | 玻璃纤维 |
|---|---|---|---|
| 拉伸强度 | 中等（约 500-700MPa） | 高（约 3000MPa） | 中等（约 1500-2000MPa） |
| 断裂延伸率 | 高（20-30%） | 中等（2-4%） | 低（3-5%） |
| 抗冲击性 | 优异 | 优异 | 一般 |
| 耐磨性 | 良好 | 良好 | 中等 |
| 价格 | 低 | 高 | 最低 |
| 适配场景 | 抗冲击为主，性价比需求 | 高拉伸 + 抗冲击，高端场景 | 通用增强，低成本需求 |
二、涤纶的规范裁剪方法（避免毛边，保证精度）
涤纶的高耐磨性和延展性导致裁剪难度高于普通纤维，需选用适配工具并遵循 “初步裁剪 + 精细修整” 的流程，具体操作要点如下：
1. 裁剪前准备
- 工具选型：核心工具选用超声波切割机（最优，无毛刺、不抽丝）；无超声波设备时，可用美工刀 + 切割垫板（备用方案），辅助工具包括卷尺、记号笔、固定夹；
- 材料固定：将整卷涤纶平铺在平整的切割垫板上，用固定夹将四边夹紧，避免裁剪时材料移位、起皱，确保裁剪尺寸精准；
- 标记划线：用记号笔按设计尺寸清晰划线，线条宽度控制在 1mm 以内，避免标记过粗影响精度。
2. 分步骤裁剪操作
- 初步裁剪：
- 超声波切割机：调整功率至中低档（避免功率过高熔化纤维），沿标记线匀速切割，切割速度控制在 5-10cm / 秒，确保切口平整无毛刺；
- 美工刀裁剪：将涤纶折叠 1-2 层（增强厚度，便于切割），美工刀刀刃保持锋利，沿标记线垂直用力，一次性切断，避免反复拉锯导致毛边、抽丝；
- 精细修整：初步裁剪后，用美工刀轻轻修剪边缘多余的毛边、散丝，确保切口整齐；若毛边较多，可用 400 目砂纸轻磨切口（单向打磨，避免纤维散丝）。
3. 裁剪注意事项
- 避免高温切割：禁用火焰切割、高温热熔切割，会导致涤纶纤维熔化粘连，形成硬边，影响后续铺层贴合；
- 控制裁剪层数：单次裁剪层数不超过 3 层，层数过多会导致切割不彻底，边缘参差不齐；
- 方向标记：若涤纶有明显的经纬向差异（部分涤纶纤维定向排列），裁剪时需标记经纬方向，确保后续铺层按受力方向布置。
三、涤纶的复合材料应用方法（联合玻纤，优化性能）
涤纶在复合材料中多与玻璃纤维联合使用，核心是 “玻纤提供刚度和拉伸强度，涤纶提供抗冲击性和延展性”，适配多种铺层工艺，具体应用要点如下：
1. 常见应用场景
- 水上制品：皮划艇、独木舟、水上摩托车、救生筏、游艇外壳等，需抵御撞击和磨损；
- 防护制品：轻型防弹板、防爆容器、冲击吸收层，利用高断裂延伸率吸收冲击能量；
- 通用结构件：汽车保险杠、自行车配件、设备外壳等，需兼顾强度与抗冲击性。
2. 与玻璃纤维的联合铺层设计
- 铺层组合：采用 “玻纤层 + 涤纶层” 交替铺层，常规组合为 “玻纤布 / 短切毡→涤纶布→玻纤布 / 短切毡”，涤纶层通常铺设在受力冲击面（如船壳外层、防护制品表层）；
- 铺层比例：涤纶层厚度占总增强层厚度的 20-30% 即可，比例过高会降低制品刚度，比例过低则无法充分发挥抗冲击优势；
- 核心作用：当制品遭遇岩石撞击、碰撞时，涤纶层通过自身形变吸收能量，避免玻纤层脆性断裂，大幅降低破损概率。
3. 适配工艺与树脂选择
- 适配工艺：可用于手糊成型、真空袋成型、树脂导流、RTM（树脂传递模塑）等主流铺层工艺，操作与玻纤、芳纶纤维一致；
- 树脂选择：优先选用环氧树脂（与涤纶兼容性最佳，粘结力强，能最大化发挥涤纶的力学性能）；也可选用聚酯树脂、乙烯基树脂，适合低成本生产场景；
- 操作要点：
- 铺层前确保涤纶表面清洁，无油污、粉尘，提升与树脂的浸润效果；
- 树脂浸润时，用辊筒匀速压实，排出空气，避免干布、气泡（涤纶纤维间隙需充分填充树脂，否则影响抗冲击性）；
- 固化时按树脂要求控制温湿度，常温固化或低温加温固化均可，避免高温导致涤纶性能衰减。
四、使用涤纶的核心注意事项
- 避免单独作为主增强材料：涤纶的刚度和拉伸强度不足，单独使用无法满足结构件的承载要求，必须与玻纤、碳纤等联合使用；
- 铺层方向适配受力：若制品有明确受力方向（如船壳的长度方向），涤纶层需与受力方向一致，最大化发挥抗冲击效果；
- 控制树脂含胶量：含胶量控制在 45-55%，含胶量过低会导致纤维浸润不足，含胶量过高会降低制品抗冲击性和刚度；
- 储存条件：涤纶纤维需密封存放于阴凉干燥处，避免潮湿、阳光直射，防止纤维受潮发霉、老化脆化。
五、常见问题解答
- 涤纶可以单独用于复合材料制品吗？不建议单独作为主增强材料。涤纶的拉伸强度和刚度较低，单独使用会导致制品承重时变形过大，无法满足结构要求；仅可在非承重、纯防护场景（如表面缓冲层）单独使用，核心受力结构需与玻纤、碳纤联合。
- 涤纶与碳纤维联合使用，效果比与玻纤联合更好吗？需按需选择：与碳纤维联合时，制品的强度和刚度会更高（碳纤维拉伸强度远优于玻纤），但成本也大幅上升，适合高端、轻量化且抗冲击要求高的场景（如高端运动器材、航空航天辅件）；与玻纤联合性价比更高，适合普通民用制品，能满足大部分抗冲击需求。
- 手糊工艺中，涤纶铺层后树脂浸润困难，是什么原因？核心是树脂粘度偏高或铺层操作不当：① 选用低粘度树脂（如环氧改性树脂），提升浸润流动性；② 铺层前先在涤纶表面薄涂一层树脂，预浸润后再铺层；③ 用辊筒从中心向边缘匀速压实，排出纤维间隙中的空气，确保树脂充分渗透。
- 涤纶制品长期浸泡在水中，性能会下降吗？不会明显下降。涤纶耐水性优异，长期浸泡在水中不会吸水、发霉或降解，力学性能基本保持稳定，这也是其广泛应用于水上制品的核心原因；但需注意树脂的耐水性，若选用耐水性差的树脂（如普通聚酯树脂），长期浸泡可能导致树脂层老化，间接影响整体性能。
- 裁剪后的涤纶散丝严重，该如何处理？可采用 “封边处理”：① 用少量树脂（与制品所用树脂一致）稀释后，涂刷在涤纶切口边缘，让散丝被树脂固定，固化后形成整齐的封边；② 或用专用纤维封边剂涂抹切口，快速固化，防止散丝；裁剪时选用超声波切割机，能从根源减少散丝问题。
- 涤纶在环氧树脂和聚酯树脂中，性能差异大吗？差异较大。在环氧树脂中，涤纶的粘结力更强，纤维与树脂的界面结合更紧密，能充分发挥抗冲击性和拉伸性能；在聚酯树脂中，粘结力略低，性能发挥约为环氧树脂体系的 80-85%，但成本更低，适合对性能要求不极致的低成本生产。
