胶衣搅拌的注意事项

任何聚酯胶衣在使用前,应该先充分混合,以达到最好的均匀性,因为色浆及添加剂都存在沉淀的可能,确保在使用前10分混合并正确的搅拌。

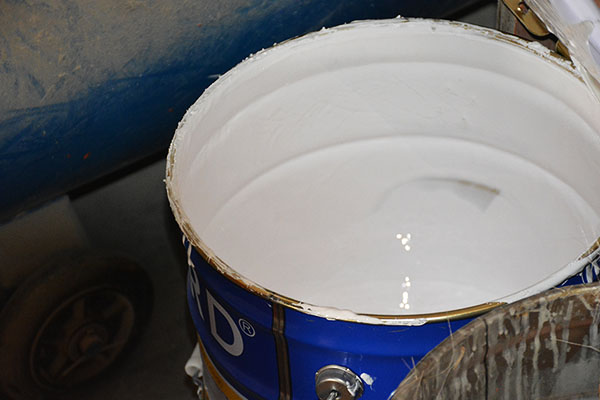

胶衣搅拌

胶衣搅拌过程中需要注意一下几点:

1.总是从容器壁沿一个方向搅拌胶衣,尽可能不造成漩涡。

2.不要过度混合。过度混合胶衣能破坏触变性,增加流挂性。过度混合也能导致苯乙烯消耗,其可能导致气孔的出现。

3.不要使用起泡器混合。起泡器是无效的且仅仅是水或油污染的潜在来源。

树脂搅拌

此外,客户存在把胶衣桶放倒在地面上来回滚动搅拌现象,显然这个方法是不可取的。值得说明的是,以上三点同样适用于聚酯树脂的搅拌。

版权声明:本文由用户自发贡献,仅供学习参考,不代表本站立场。发布用户:材料号,本文出处:https://www.frpyg.com/5196.html

(3)

相关文章

  • 手指盖能划伤胶衣正常吗?

    显然,正常情况下,玻璃钢胶衣不会出现被手指盖划出痕迹问题的。这大多是由于没完全固化引起的,一是固化剂比例过少,二是还没有完全干透引起的。当然,你还需要注意正确的促进剂匹配。

    2020年8月18日
  • 手糊玻璃钢外壳可以加温80度固化吗?

    对于一般手糊玻璃钢外壳来说,加温固化不建议超过60度,如上图,加温到80度后,胶衣颜色发生偏差。因为用于手糊玻璃钢部件外壳的聚酯胶衣,一般热变形温度与常规树脂基本差不多,在75-85度左右,所以加温到80度是不行的。同时,更快的固化速度会导致制品发脆等一些列问题。

    2020年2月12日
  • 胶衣固化后颜色有变化吗?

    客户咨询的问题,胶衣在喷涂固化以后颜色是否是一致的?实际喷出来后,感觉颜色有些偏差。 胶衣色差是一个常见问题,但有时并不代表一定是材料自身的问题。潜在问题来源还有几点,胶衣是否存在过期情况;使用之前是否已搅拌;是否是有自己加溶剂稀释胶衣的情况,用了什么稀释剂;固化剂量是否精准,用了哪款固化剂? 太多的因素,都可能来会导致您的实际目测的胶衣颜色在固化以后会有所...

    2022年5月16日
  • 胶衣树脂的保质期是多久?最好的储存方法是什么?

    通常聚酯树脂和胶衣的保质期为3个月。推荐的储存条件是使用原包装,在15°C至25°C之间的环境,避免阳光直射。

    2019年6月23日
  • 可以在模具内喷涂多种颜色胶衣吗?

    对于一些多色彩涂装的玻璃钢部件能否适合采用在模内直接喷涂胶衣方式的问题,是需要视具体情况而定的。 一般来说,高要求的多色部件,多是采用后喷涂方式。因为在模内直接喷涂会有些问题,一是多色喷涂麻烦,尤其是一些小的复杂的部件,装配时难免也会磕碰。二是一些小缺陷是无法避免,包含一些气孔和胶衣收缩印记等等,都需要二次修补的。 当然,假如部件比较简单,表面光洁要求也不高...

    2021年12月13日
  • 胶衣修补如何能避免色差?

    客户问,胶衣翻新修补如何避免色差?他担心色差问题。 这么说吧!你不用的担心了,绝对不会完全一样的,这和喷车漆道理是一样的。只能尽量减小,而不可能完全去除色差,即使用原来同样的胶衣也是不行的。因为,很多因素都影响了胶衣色差问题,如老化、固化条件不一致等等。 对于一些修补胶衣,只不过是商家忽悠客户的一个手段而已,太过局限,如果不露底的话,你可以试试,也许有效,但...

    2020年5月6日
  • 亚什兰GEX1000易打磨胶衣使用实践案例

    这是一个真实的亚什兰易打磨胶衣使用案例,改善了航模件玻璃钢外壳表面平整光洁度,提升了玻璃钢产品的综合竞争优势。 航模件一般都是用的环氧树脂和玻纤布复合而成,强度高,质量轻。很多的时候即使在光滑的模具上,依然因玻纤纹路和结构等因素,一样存在表面微小针孔缺胶等缺陷,虽然通过后喷漆有一定的遮盖,但是产品的光滑度也会非常理想。 亚什兰GEX1000易打磨胶衣是针对玻...

    2018年11月21日 案例分析
  • 胶衣发粘正常吗?如何解决呢?

    通常聚酯胶衣在作为第一层使用时,仍然会保持轻微的粘性,以便于后续树脂积层得到较好的交联,这是正常的;但是当胶衣在外部使用时(比如在产品表面上),发粘就会是一个问题和障碍,比如用胶衣修复模具或者用作为表面翻新涂层时。 为了解决发粘这个问题,可以使用蜡液添加到不饱和聚酯或乙烯基胶衣中(通常2-5%比例)。由石蜡与苯乙烯溶液配制而成的蜡液,在胶衣固化时会使石蜡受热...

    2019年11月30日

发表评论

登录后才能评论
