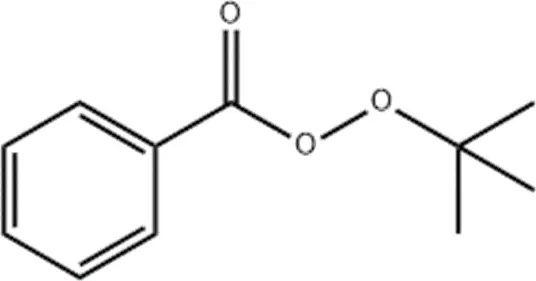

硕津P-20过氧化苯甲酸叔丁酯（TBPB）

本文详细介绍了硕津 Norox®P-20 过氧化苯甲酸叔丁酯的产品特性、固化测试数据、应用场景及包装运输要求，阐述了其作为不饱和树脂中高温引发剂的优势，同时对比了同类固化剂的性能差异，明确了该产品的储存、使用及替代价值。

一、产品基础说明

Norox®P-20（硕津 P-20）为促进后的过氧化苯甲酸叔丁酯（TBPB），是一款适用于含有钴促进剂不饱和树脂体系的高效中高温引发剂，在中高温环境下能高效产生自由基，是不饱和树脂固化体系中的常用关键助剂。

二、典型物理化学特性

特性指标	具体参数
活性氧含量	6.3-6.7%
形态	液体
颜色	无色或浅黄色
20°C 下比重	1.03g/cm³
闪点（SETA 闭口法）	60°C
自加速分解温度（SADT）	55°C
溶解性	可溶于醇类、酯类、醚类、酮类、烃类、氯化烃类、乙二醇；微溶于水
储存温度	0°C–25°C

专业补充：核心指标意义

活性氧含量：决定引发剂的反应活性，6.3-6.7% 的区间属于中高活性范围，能满足中高温下自由基的快速生成需求；
SADT（自加速分解温度）：55°C 为该产品的临界温度，当环境温度达到此值时，产品会发生自加速分解，释放热量甚至引发危险，因此储存和使用需严格控制温度；
闪点 60°C：属于易燃液体范畴，运输和操作过程中需做好防火防爆措施。

三、产品核心应用

Norox®P-20 作为中高温引发剂，核心应用于不饱和树脂、乙烯基树脂的固化体系，具体特点及适用场景如下：

替代优势：可直接代替过氧化异辛酸叔丁酯（TBPO），且无需冷藏，TBPO 则需冷藏保存，降低了储存和运输成本；
保存优化：室温下保存期较短，可在配方中添加抑制剂叔丁基邻苯二酚（TBC）延长保存期；
工作温度：有效工作温度为 60℃及以上，也可在室温条件下固化用钴或钴 / 胺预促的乙烯基树脂；
固化性能：与 Norox®MEKP-925H 相比，胶化时间相近，但固化速度更快，且固化过程无气泡产生，提升制品成型质量；
适用工艺：适合高温工艺，包括 RTM（树脂传递模塑）、人造大理石制作、聚酯混凝土生产、纤维缠绕等领域。

四、固化特性测试数据

测试 1：高温油浴下的固化性能

测试条件：树脂为浇铸邻苯树脂 + 0.09% 钴促进剂 (1%)+ 花岗岩填料（填料与树脂比例 4:1），添加 1.0% 固化剂（对树脂比例），100 克树脂样品，置于 100°C 油浴中测试

固化剂	胶化时间 (65°to 90°) 分钟	开始到放热峰时间 min	放热峰温度 °C
NOROX P-20	8.2	19.8	126
ANDONOX TLC-88	6.3	19.8	114
ANDONOX KP-9	4.8	17.5	111
ANDONOX RTM-12	4.3	17.0	115

测试 2：SPI 反应性测试

测试条件：树脂为浇铸邻苯树脂 + 0.6% 促进剂 (1%)，试管内 20g 树脂，添加 2.0% 固化剂，85°C 环境下测试

固化剂	胶化时间 (65°-90°) 分钟	开始到放热峰时间 (分钟)	放热峰温度 °C
NOROX P-20	2.1	9.7	191
NOROX TBPB	9.0	17.3	196
ANDONOX CH	7.4	21.2	149
ANDONOX RTM-12	0.5	6.3	180

测试结论

Norox®P-20 在两款测试中均展现出适中的胶化时间，放热峰温度处于较高水平，说明其固化反应释放热量充足，能保证树脂充分固化；
对比未促进的 TBPB，Norox®P-20 胶化时间大幅缩短，体现了促进后引发剂的高效性；
与同类 ANDONOX 系列产品相比，Norox®P-20 放热峰温度更高，固化反应更彻底，适合对制品固化度要求高的工艺。

五、包装运输与分类

包装规格：标准包装为 5kg 和 25kg 聚乙烯桶，25kg 规格可提供预先染色的产品，聚乙烯材质能有效避免产品与包装发生反应，保证储存稳定性；
运输要求：需按照危险化学品运输规范执行，具体可参考 Norox®P-20 材料安全数据表第 14 和 15 部分的运输描述；
产品分类：属于有机过氧化物类危险化学品，运输和储存需遵循对应品类的安全管理规定。

六、常见相关问题解答

1. Norox®P-20 为什么能替代 TBPO？

两者均为叔丁酯类过氧化引发剂，适用于不饱和树脂的中高温固化，Norox®P-20 为促进后的 TBPB，反应活性可匹配 TBPO，且无需冷藏，储存运输更便捷，同时通过添加 TBC 可优化室温保存期，综合使用性价比更高。

2. 储存 Norox®P-20 时需要注意哪些要点？

① 严格控制储存温度在 0-25°C，远离热源、明火，避免温度达到或超过 55°C 的自加速分解温度；② 储存环境保持干燥、通风，避免与水大量接触（产品微溶于水，大量水接触可能影响性能）；③ 单独存放，避免与钴促进剂等物质混存，防止提前发生反应；④ 开封后尽快使用，若需长期保存，可添加适量 TBC 抑制剂。
