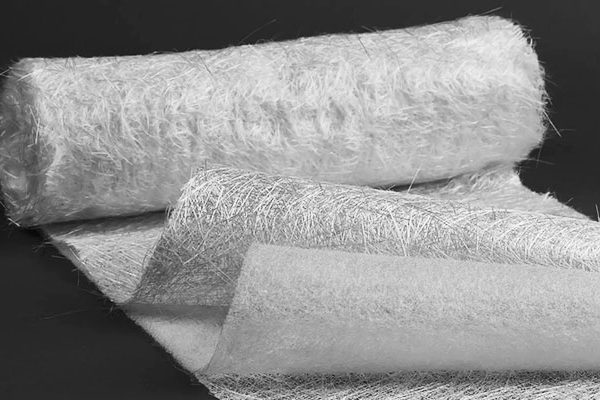

玻璃织物（也称为玻璃纤维织物）通常具有出色的剪切强度、热稳定性和电气性能，所有这些都使其适用于各行各业的复合材料应用。但是，它们也有多种配方可供选择，每种配方都提供略微不同的特性，使其适用于不同的用例。
S 玻璃是一种高性能玻璃纤维，与 E 玻璃的区别主要在于其较高的二氧化硅含量。S-玻璃通常包含具有以下机械性能的硅、铝和镁的氧化物：
- 密度：2.53 g/cm 3 (157.9 lb/ft 3 )
- 抗拉强度：4,600 MPa (670 ksi)
- 弹性模量：89 GPa (12,910 ksi)
- 伸长率：5.2
与 E 玻璃相比，S 玻璃纤维具有更高的拉伸强度和弹性模量以及大约 10% 的刚度。
其他关键特性包括出色的耐温性、良好的防潮性以及较长的疲劳和保质期。这些品质使其适用于要求苛刻的应用。例如，它通常用于航空航天工业中的货物衬垫、垫圈和其他内部部件 E 玻璃（也称为电子玻璃）是用于大多数玻璃纤维的标准玻璃成分。它由硅、铝、钙、镁和硼的氧化物制成。
它具有以下机械性能：
- 密度：2.54 g/cm 3 (158.6 lb/ft 3 )
- 抗拉强度：3,400 MPa (490 ksi)
- 弹性模量：72 GPa (10,440 ksi)
- 伸长率：4.7
与 S 玻璃相比，E 玻璃纤维更常用于纤维增强聚合物复合材料行业。它在性能和成本之间实现了良好的平衡，表现出出色的强度和刚度（尽管不如 S 玻璃）以及良好的耐化学品、防潮和耐热性。由于它是专为电气应用而开发的，因此其关键特性之一是其绝缘电力的能力。
除电子元件外，该材料的其他典型用途包括航空航天和其他工业设备部件（例如隔热罩）、船舶和其他娱乐设备（例如冲浪板）以及一般工业部件（例如遮阳篷、皮带和垫圈）。
